Detalhes do produto:
Lugar de origem: China
Marca: HongCe
Certificação: Calibration Certificate(cost additional)
Número do modelo: HC9908
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiatable
Detalhes da embalagem: madeira compensada
Tempo de entrega: 5days (no estoque)
Termos de pagamento: T/T.
Habilidade da fonte: 10 /month AJUSTADOS
Contato
Descrição de produto detalhada
padrão: IEC60884 IEC 60065 e etc. Braço da força: 0-200mm
Peso: 2.5N Torque: 0.25N.m e 0.4N.m
Plugue: tomada multifacetada (terno para a tomada do GB e das BS), tomada do UL, tomada europeia Configurar: a tomada pode ser substituível e personalizou
Realçar:

verificador do soquete

,

verificador bonde da tomada

Iec60884 soquete da cláusula 14.23.2 - verificador do torque da tomada





Informações sobre o produto

O verificador é conforma-se a IEC 60884-1 2013 cláusulas 14.23.2, cláusula 22,3 do IEC 60335-1, IEC60065 cláusula 15.4.1 e figura 11 e assim por diante.

É usado para testar a força da tensão da inserção. Um dispositivo fornecido com os pinos pretendidos ser introduzido em soquete-tomadas fixas não imporá a tensão imprópria nestas soquete-tomadas.



Cláusula padrão

O equipamento é introduzido em um soquete fixo – tomada que cumpre com este padrão, o soquete – tomada é girado sobre uma linha central horizontal com a linha central do soquete vivo – contatos em uma distância de 8mm atrás da cara do acoplamento do soquete – tomada e paralela a esta cara do acoplamento.

O torque adicional que tem que ser aplicado ao soquete – tomada a fim manter a cara do acoplamento no plano vertical não excederá 0.25Nm.



Estrutura

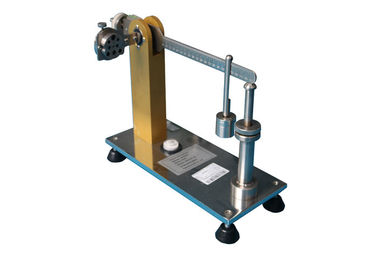

Iec60884 verificador do soquete da tomada do torque 0.25N.m da cláusula 14.23.2/máquina de testes do torque tomada de soquete 0

1 – peso de equilíbrio

2 – bolha de medição

3 – bolha nivelada

4 – peso de medição

5 – parafuso do regulamento da altura

6 – haste do apoio



Parâmetros:



peso 2.5N*1, 1N*1
Tomada UL plug*1, plug*1 europeu, plug*1 multifacetado
Conforma-se ao padrão IEC60884, VDE0620, IEC60598, IEC60065Fig11
Braço da força 0-200mm
A distância da superfície de contato e a linha central da superfície 8mm



Etapas da operação



  1. Põe o dispositivo sobre uma tabela nivelada, e ajuste o dispositivo a horizontal.

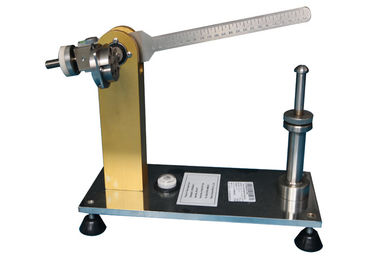

Iec60884 verificador do soquete da tomada do torque 0.25N.m da cláusula 14.23.2/máquina de testes do torque tomada de soquete 1

      2.Hang os 4 - o peso de medição no braço do equilíbrio, e ajusta os 5 – o parafuso regulamentar da altura, fazem o braço do equilíbrio em horizontal. Quando braço em horizontal, bolha do equilíbrio de ar de 2 – posição nivelada da bolha no centro.

      3.Remove os 4 - o peso de medição, ajusta o 1 – posição do peso de equilíbrio, mantêm o braço do equilíbrio na posição horizontal. E faça o braço do equilíbrio manter uma distância aproximadamente 1mm aos 6 - apoie a haste.



       4.Install a amostra do teste no dispositivo, apertam o parafuso. Agora o braço do equilíbrio acima.

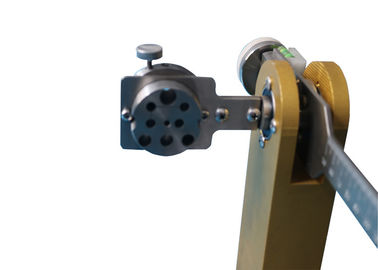

       Iec60884 verificador do soquete da tomada do torque 0.25N.m da cláusula 14.23.2/máquina de testes do torque tomada de soquete 2

       5.Hang os 4 - o peso de medição no equilíbrio arma-se. Ajuste a posição de 4 - o peso de medição, grava a posição onde faça o nível do braço do equilíbrio, bolha de ar de 2 – posição de medição da bolha no centro, braço do equilíbrio mantêm a distância de 1mm a 6 - apoie a haste. Diga a posição encontrada em 10.3cm.



       6. Torça a medida

      (1) o peso apropriado é pendurado na escala mais baixa.

      (2) movem o peso lentamente até que o braço do equilíbrio esteja em um estado horizontal.

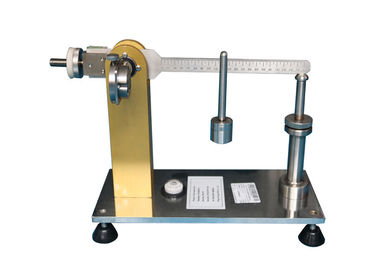

Iec60884 verificador do soquete da tomada do torque 0.25N.m da cláusula 14.23.2/máquina de testes do torque tomada de soquete 3

7. Torque da amostra aplicada ao soquete: Peso do valor de escala X

Por exemplo: Torque: 0.12mX2.5N=0.3Nm

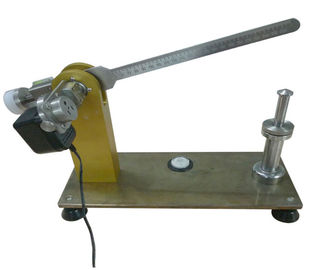

Iec60884 verificador do soquete da tomada do torque 0.25N.m da cláusula 14.23.2/máquina de testes do torque tomada de soquete 4
