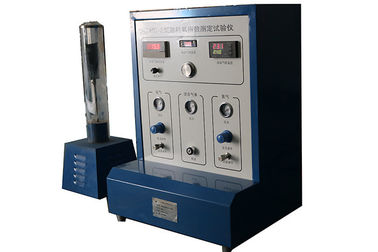

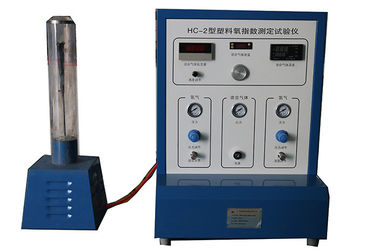

Equipamento de teste plástico ISO4589-1 do método de índice do oxigênio, máquina de testes ardente do comportamento

Máquina de testes ardente plástica do comportamento do equipamento de teste ISO4589-1 do método de índice do oxigênio

Padrão

É baseado na Plástico-determinação ISO4589-1 de comportamento ardente pelo oxigênio index-part1: Orientação e a Plástico-determinação ISO4589-1 de comportamento ardente pelo oxigênio index-part1: teste da Ambiental-temperatura.

Aplicação

O instrumento é apropriado para o teste da combustão do índice do oxigênio e o espécime que a espessura do espécime é menos de 10.5mm pode estar ereto e auto-apoiado no oxigênio e no fluxo misturado nitrogênio sob as condições de teste especificadas. O lugar do teste onde o índice de concentração mínimo do oxigênio exigido para a combustão da amostra é mantido. É igualmente aplicável à amostra com maior de 100kg/m material contínuo homogêneo de densidade aparente, material laminado ou material da espuma, e alguns materiais da espuma cuja a densidade aparente é menos de 100kg/m no oxigênio e o fluxo misturado nitrogênio sob condições de teste especificadas. O local de teste onde o índice de concentração mínimo do oxigênio exigido para a combustão da amostra é mantido.

 Parâmetro

A instalação

1.Users deve ler o padrão ISO4589-1 com cuidado, ser familiar com e dominar as exigências de vários índices do teste no padrão, compreender a composição do equipamento, e saber o equipamento cumpre as exigências dos parâmetros.

Neste teste, o ajuste do método da operação do operador e os parâmetros têm uma grande influência nos resultados da análise. O verificador deve ler o padrão com cuidado e operar-se restritamente de acordo com as exigências e as etapas do padrão a fim fazer o teste repetível.

Neste teste, o ajuste do método da operação do operador e os parâmetros têm uma grande influência nos resultados da análise. O verificador deve ler o padrão com cuidado e operar-se restritamente de acordo com as exigências e as etapas do padrão a fim fazer o teste repetível.

a caixa de controle 2.The do equipamento da amostra é colocada em uma tabela de funcionamento apropriada e o cilindro da combustão é colocado em uma caixa selada com um exaustor. Connecte o cilindro da combustão e o par termoelétrico na caixa de controle e a conexão do tubo bonde do aquecimento, a linha da conexão entre o refrigerador do semicondutor e a caixa de controle, conecta a fonte de alimentação da caixa de controle 220V.

o tubo 3.A de borracha é usado para conectar a extremidade de baixa pressão da válvula de escape de pressão no cilindro de oxigênio à relação na caixa de controle, e a conexão entre a extremidade de baixa pressão da válvula de escape de pressão no cilindro do nitrogênio e a relação na caixa de controle. Uma tubulação plástica com acessório aleatório 8MM é usada para conectar a relação rápida na caixa de controle e sob o cilindro da combustão.

4.Insert a cabeça do sensor de temperatura do par termoelétrico (fio do azul de aproximadamente 2MM no diâmetro) em um furo pequeno na placa de alumínio sob o cilindro.

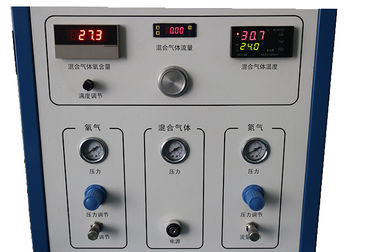

5.When a fonte de alimentação do equipamento é girado sobre, o sensor de temperatura, o aquecimento e o trabalho do sistema de refrigeração automaticamente, e a temperatura do ℃ ±2 ℃.It dos alcances 23 do cilindro da combustão pode girar o oxigênio no painel de controle e ajustar o botão da pressão do redutor de pressão do nitrogênio, e observa o calibre de pressão no painel para fazer o oxigênio no painel e no calibre de pressão 0.1MP do nitrogênio.

acessório aleatório a malha perfurada da placa 6.The e do metal é montada no cilindro da combustão. Aos grânulos de vidro humanos, instale a malha porosa do metal da placa da camada superior. De acordo com a amostra a ser testada, selecione o dispositivo bonde apropriado da amostra para ser instalado na haste do apoio a ser usada.

Determinação do caudal total de gás misturados

o padrão 7.The especifica que o caudal do gás misturado no cilindro da combustão é 40±2mm/s.

Fórmula para calcular o caudal total de gás misturados: Q=V.S

Na fórmula: Q: caudal V do gás da mistura: velocidade S do gás da mistura: área de seção do cilindro da combustão

O diâmetro do cilindro da combustão do equipamento é 80 milímetros.

Q=0.04 ² xπx0,04x60x1000=12.05±0.6L/MIN

(se o diâmetro do cilindro muda, o caudal total da mistura precisa de ser voltado a calcular)

o oxigênio 8.Adjust que ajusta o botão, faz o oxigênio fluir a 12.05L/MIN sob a pressão 0.1MP. O valor de indicação do medidor de fluxo maciço é 12,05. Quando a temperatura no termômetro é estável 23 no ℃ do ℃ ±2, o valor de indicação do medidor satisfeito de oxigênio deve ser ajustado a 99.8-99.9, que podem ser ajustados pela resistência variável pequena na tabela do índice de oxigênio com o abridor pequeno do acessório aleatório.

Desligando o oxigênio que ajusta o botão e que abre o nitrogênio que ajusta o botão, o caudal do nitrogênio pode alcançar 12,05 L/MIN sob a pressão 0.1MP, isto é, o valor de indicação do medidor de fluxo maciço é 12,05. Quando a temperatura no termômetro é estável 23 no ℃ do ℃ ±2, o valor do medidor satisfeito de oxigênio deve ser expressado como 0-0.1.

Exame

1. Prepare 15 ou mais amostras de acordo com o padrão.

Preparação da amostra

Preparação de amostras materiais Auto-apoiadas

Usando a faca aleatória do peso do anexo para cortar o auto apoie o material que as necessidades de ser testado em 15 partes ou em mais com a máquina de perfuração ou usam outros métodos para cortar 15 partes de material apoiado ou de mais do auto a ser usados.

Preparação de amostras materiais não-auto-apoiadas

Corte amostras de materiais não-auto-apoiados a 15 partes ou mais do espécime de 140x50mm por tesouras ou por outros métodos.

2. Selecione o dispositivo bonde apropriado do espécime de acordo com o padrão e instale-o ao quadro do apoio no cilindro da combustão.

3.Install o espécime, cobrem o tubo de vidro, e cobrem a extremidade superior da tampa do fluxo.

4. De acordo com o programa de teste, o gás da mistura com um caudal de 12 L/MIN, a pressão do oxigênio no painel de controle e a pressão do nitrogênio são 0,1 caudais de MP.The do oxigênio e o nitrogênio é determinado pelo índice conhecido e desconhecido do oxigênio da amostra.

Quando o índice do oxigênio do material está sabido e precisa de ser confirmado pela combustão e se o índice conhecido do oxigênio é 25, de acordo com o padrão, o comprimento da chama que espalha para baixo está gravado pelo cronômetro. Se o tempo de espalhamento não é bastante ou a chama está extinguida na maneira, o oxigênio deve ser aumentado, e o nitrogênio deve ser aumentado.

Quando o índice do oxigênio do material é desconhecido, é necessário começar com um índice do oxigênio de 18:

Tome o valor inicial do índice de oxigênio como 18,0, o caudal total do gás misturado é 12,05 L/MIN. observa o a temperatura do controlador no painel de controle se se está 23 no ℃ do ℃ ±2, a temperatura do gás da mistura é estável 23 ao ℃ do ℃ ±2, e a amostra é inflamada após 30 S. de acordo com o padrão, o comprimento da chama que espalha para baixo é gravada pelo cronômetro. Se o tempo de espalhamento não é bastante ou a chama está extinguida na maneira, o oxigênio deve ser aumentado, e o nitrogênio deve ser aumentado.

5.It é se a temperatura da indicação do termômetro no painel de controle está 23 no ℃ ±2 ℃.if que a temperatura é mais baixa de 23 ℃ observado do ℃ ±2, o botão do aquecimento deve ser aberto para aquecer o gás da mistura, de modo que o gás da mistura possa ser inflamado 23 no ℃ ±2 ℃.If a temperatura do gás da mistura é 23 ℃ do ℃ ±2, a amostra deva ser inflamado após 30 S.

6. Um bocal do dispositivo de ignição withф2mm é instalado (o tanque do butano será comprado pelo usuário). Ajuste a quantidade de gás na área do butano e inflame a chama do bocal de modo que o comprimento da chama seja 16 ±4 milímetro e o espécime seja inflamado de acordo com o método e o tempo prescritos pelo padrão.

7. Se o espécime não pode ser inflamado, aumentado o fluxo do oxigênio, ou reduzir o fluxo do nitrogênio ao mesmo tempo. Segundo as exigências do padrão, aumentando a concentração de oxigênio da mistura. Se o oxigênio está adicionado ou reduzido, a mesma quantidade de nitrogênio deve ser reduzida ou aumentado simultaneamente para assegurar-se de que o caudal total da mistura esteja mantido em 12,05 L/MIN.

8.Burning: Após a inflamação, o tempo da combustão foi gravado com cronômetro e o comprimento da combustão foi observado, e o desempenho da combustão de uma única amostra foi avaliado de acordo com o padrão.

9. Determine um aumento ou uma diminuição na concentração de oxigênio do gás misturado baseado em um único teste, e continue com o teste seguinte.

10. De acordo com as exigências e as etapas do padrão, termine o teste das amostras restantes, calcule o valor de K, e de acordo com o desvio padrão da amostra.

Diagrama esquemático bonde (imagem unida)
