Lugar de origem: | Made in China |
Marca: | HongCe |
Certificação: | CE, ROSH, FCC(cost additional) |
Número do modelo: | HJBD01 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiatable |
Detalhes da embalagem: | madeira compensada |
Tempo de entrega: | 3 meses |
Termos de pagamento: | L / C, T / T, Western Union |
workpiece: | Relé de potência | Gás de projétil luminoso: | hélio |
---|---|---|---|
Tipo da câmara de vácuo: | Tipo de Bell | Teste o ciclo: | 90s/5pcs |
Taxa da rejeção: | 1.0×10-9Pa.m3/sec | ||
Realçar: | detecção de escape do hélio,teste de impermeabilidade do hélio |

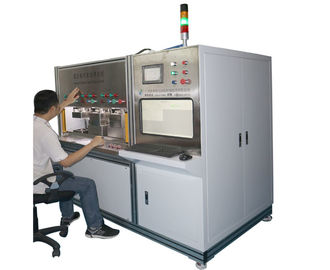

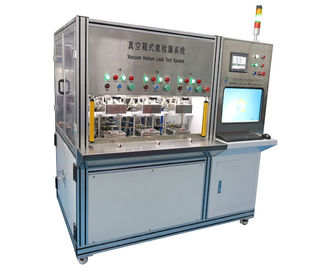

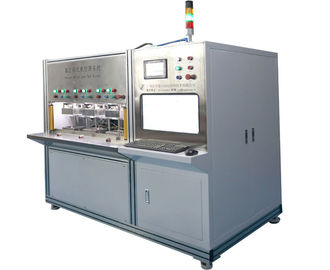

Sistema de detecção do escape do hélio da câmara de vácuo para o relé do poder dos veículos de New Energy
O equipamento tem 3 câmaras de vácuo que se operam em tandem, assim, simplesmente um operador pode correr o equipamento.

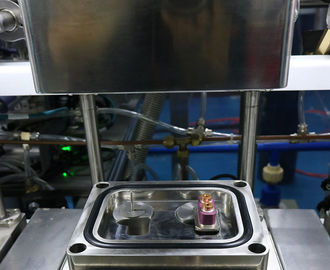

O workpiece é detectado automaticamente em uma câmara de vácuo. A câmara de vácuo adota uma estrutura em forma de sino e pode ser aberta e fechado automaticamente. O operador precisa somente de carregar e descarregar os workpieces, e a carga e o descarregamento são simples e convenientes.
Até 5 workpieces podem ser instalados no dispositivo bonde na câmara de vácuo em um momento. Se não há nenhuma necessidade de instalar 5 workpieces, os furos de montagem correspondentes do workpiece podem ser obstruídos com tomadas.
O detector de escape alemão de INFICON é usado para a inspeção, e a precisão máxima da detecção de escape pode alcançar 5 x 10-12 escapes brutos de Pa.m3/s. e os escapes finos podem ser identificados durante o processo da detecção, salvar o consumo do gás do hélio.
Adopt importou bombas de vácuo do tipo, para conseguir uma precisão da detecção de escape de 10-9 Pa.m3/segundos e o segundo ciclo da detecção 90, o sistema é equipado com uma bomba áspera, uma bomba fina, e uma bomba da detecção de escape. O vácuo do grupo da bomba do escape pode alcançar 10-6Pa. HongCe tem a experiência em sistemas de detecção automatizados do escape do hélio com 10 precisãode -10Pa.m3/sec.
A distância curto entre a válvula e o workpiece é suficiente para reduzir os custos de gastos de fabricação. A conexão entre o workpiece e o equipamento tem um filtro para impedir que os contaminadores no workpiece obstruam a válvula.
O sistema é controlado pelo PLC. E indique uma variedade de informação em 10" tela táctil da cor.
Com um computador, e com o workpiece bidimensional codifique o sistema do armazenamento da exploração & de informação: combinado por um leitor de código bidimensional da exploração e por um computador, leia os dados do workpiece, o código do produto, o tempo de detecção, o operador, a produção total, o bom rendimento, o rendimento não bom, etc. pelo código bidimensional, e possa exportar arquivos de EXCEL, o software tem uma variedade de modelos para encontrar as especificações e a memória do parâmetro. A operação é simples e conveniente.
Com proteção da segurança, funções de parada de emergência e de restauração.
O projeto do equipamento cumpre exigências ergonômicas.
Indicadores técnicos básicos:
Workpiece |
Relés automotivos bondes do poder (A superfície do produto a ser necessidades inspecionadas de ser limpado e secado.) |
Tipo da câmara de vácuo | Tipo de Bell |
Tamanho da câmara de vácuo | 140*450*140mm |
Quantidade de câmara de vácuo | 3 |
Quantidade de dispositivo bonde |
3 grupos, 1 grupo por cada câmara de vácuo Um a cinco produtos podem ser instalados em 1 grupo de dispositivos bondes em um momento, as posições vagas são obstruídos com tomadas Se somente uma parte do trabalho é instalada na câmara, os furos da instalação de outros quatro workpieces estão obstruídos com tomadas. A conexão entre o dispositivo bonde e o workpiece é rápida e automática. O dispositivo bonde precisa de ser substituído quando o produto é mudado (a troca dos dispositivos bondes precisa de ser terminada em 10 minutos) |
Gás para o teste de impermeabilidade fino | Hélio |
Pressão de gás para o teste de impermeabilidade fino | <0.7MPa, ajustável |
Recuperação do hélio | Nenhum (opcional) |
Teste o ciclo | 90s/5pcs (3 câmaras de vácuo trabalham o enlace, cada câmara contêm 5 PCes, cada 90 segundos para terminar em média 5 detecções da câmara, incluir a carga 20s & descarregamento do tempo) |
Taxa da rejeção | 1.0×10-9Pa.m 3/sec |
