workpiece: | compressor automotivo da C.A. | Ciclo de produção: | 30s/pc |
---|---|---|---|
Câmara de vácuo: | 2 conjuntos | Taxa da detecção de escape do hélio: | 2g/y |
Recuperação do hélio: | ≥98% | ||
Realçar: | detecção de escape do hélio,teste de impermeabilidade do hélio |

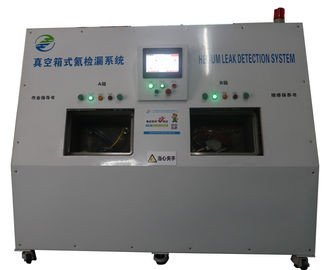

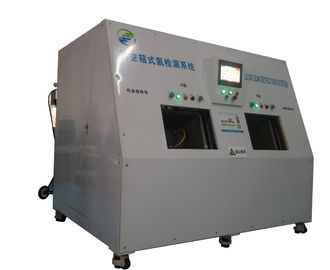

Equipamento automático do teste de impermeabilidade do hélio da câmara de vácuo para o compressor automotivo da C.A.
O sistema de detecção automático da câmara de vácuo do escape do hélio é apropriado para testes automotivos da hermeticidade do compressor do condicionamento de ar, mas também apropriado para testar o desempenho da selagem dos refrigeradores, os compressores do condicionamento de ar, para evitar o escapamento de materiais perigosos. Este sistema de teste está disponível para a detecção da produção em massa do fabricante applicated na linha de produção.
Princípio de funcionamento:
De acordo com o princípio básico de detecção de escape do hélio, com hélio como o gás de projétil luminoso, o hélio é enchido no workpiece na câmara de vácuo, e então o detector de escape do hélio pode exatamente e rapidamente julgar o escapamento do workpiece.
Característica:

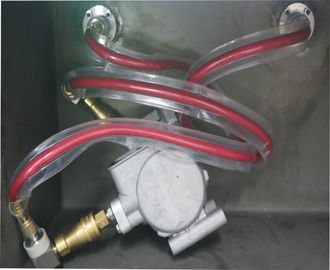

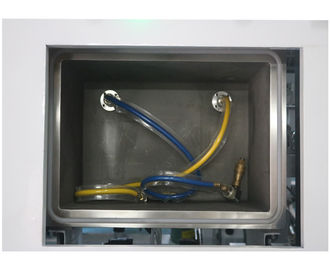

O operador conecta e sela a entrada de ar e o respiradouro do retorno da exaustão do workpiece pelo gabarito, a seguir carrega o workpiece na câmara de vácuo, e conecta então a junção do dispositivo bonde com a junção rápida dentro da câmara de vácuo. Depois que a porta da câmara de vácuo é fechada, o sistema terminará o processo inteiro de escape e teste de força bruto, vácuo, enchimento do hélio, teste de impermeabilidade fino e recuperação do hélio. O ciclo do teste é rápido, e a precisão da detecção de escape é alta.
Parâmetros técnicos:
Workpiece | Compressor automotivo do condicionamento de ar |
Dimensão do Workpiece | L*W*H=215mm*1211.7mm*155.2mm |
Volume interno do Workpiece | 0.7L |
Parâmetros da entrada de ar do Workpiece | 2pcs; diâmetro do retorno 18,3 da entrada de ar, respiradouro diameter15.480da exaustão-0,05 milímetros |
Câmara de vácuo | 2 |
Gás de projétil luminoso | Hélio |
Pressão de gás para o teste de impermeabilidade fino | 1,5 Mpa (ajustável descendente) |
Pressão de gás para o teste de impermeabilidade bruto | 2,5 Mpa (ajustável descendente) |
Taxa da detecção de escape do hélio | 2g/y |
Teste o ciclo | 2 câmaras de vácuo trabalham ligado, um workpiece é terminado em 30s médio (que inclui a carga e que descarrega o tempo) |
Dispositivo bonde do Workpiece | GRUPO 4 |
Carregamento & descarregamento | Manual |
Recuperação do hélio | Sim, recuperação rate≥98% |
Carta de processo da operação:
