Meio - equipamento de testes da bateria da onda de seno 300kgf com exposição do banco do teste de choque da vibração/LCD

Meio - equipamento de testes da bateria da onda de seno 300kgf com exposição do banco do teste de choque da vibração/LCD

  • Meio - equipamento de testes da bateria da onda de seno 300kgf com exposição do banco do teste de choque da vibração/LCD
  • Meio - equipamento de testes da bateria da onda de seno 300kgf com exposição do banco do teste de choque da vibração/LCD
  • Meio - equipamento de testes da bateria da onda de seno 300kgf com exposição do banco do teste de choque da vibração/LCD
  • Meio - equipamento de testes da bateria da onda de seno 300kgf com exposição do banco do teste de choque da vibração/LCD
Meio - equipamento de testes da bateria da onda de seno 300kgf com exposição do banco do teste de choque da vibração/LCD
Detalhes do produto:
Lugar de origem: China
Marca: HongCe
Certificação: Calibration certificate (cost additional)
Número do modelo: HB6204
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiation
Detalhes da embalagem: madeira compensada
Tempo de entrega: 45 dias
Termos de pagamento: T/T.
Habilidade da fonte: 10 /month AJUSTADOS
Contato
Descrição de produto detalhada
Força avaliado do seno: 300kgf Força avaliado de choque: 600kgf
Gama de frequências: 5~4000Hz Deslocamento de choque: 25.4mm
Aceleração máxima: 981m/s2 Massa de elementos moventes: 3 kg
Realçar:

Máquina de teste da bateria

,

Câmara do teste da bateria

O LCD indica o equipamento de teste da bateria da onda 300kgf do Metade-seno do banco do teste de choque da vibração





Padrão



IEC62133 cláusula 7.2.2, IEC60086-4 cláusula 6.4.3, IEC 60086-1, GB/T 31241-2014 e etc.



Aplicações



O teste de vibração pode ser usado para encontrar a falha adiantada da bateria, simula a avaliação da condição real e o teste de força estrutural. O produto tem uma vasta gama de aplicações, de área de aplicação larga, e de resultados da análise significativos e seguros. É uma vibração bateria-específica ideal para fabricantes da bateria, serviços de inspeção da qualidade e institutos de pesquisa. Equipamento de teste. É apropriado para testar vários tipos de únicas pilhas e a bateria embala como o níquel de carregamento do tesouro, do íon do lítio, do hidrogênio do níquel, do cádmio do níquel, o acidificado ao chumbo, e do metal do hidruro.

O teste de vibração pode igualmente ser usado para testes de fadiga dos produtos para avaliar a vida do produto.



Parâmetros

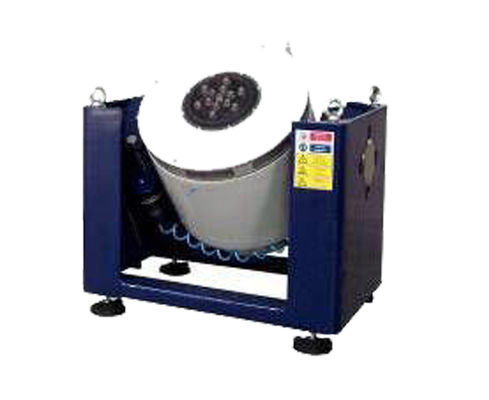

Sistema de vibração
Força avaliado do seno

300kgf

Força aleatória avaliado

300kgf

Força avaliado de choque

600kgf

Escala de frequência 5~4000Hz
Máximo Deslocamento 25.4mm
Deslocamento de choque

25.4mm

Máximo Velocidade

2m/s

Máximo Aceleração

981m/s2

Diâmetro da armadura

Φ150mm

Primeira frequência da ressonância

2900Hz

Máximo Excêntrico Torsão

>196N×m

Massa de elementos moventes

3kg

Ponto de conexão da carga 13 pontos de conexão
Tamanho do parafuso do banco (padrão)

M8

Disposição do parafuso do banco

(diâmetro, quadrado)

Φ60mm 6 partes, Φ120mm 6 partes
Frequência axial do isolamento de vibração <3Hz
Máximo Carga

120kg

Escapamento magnético <3mT (≤1mT opcional para a exigência especial)

Dimensão (uncrated) (L×W×H)

764mm×530mm×660mm

Peso

490kg

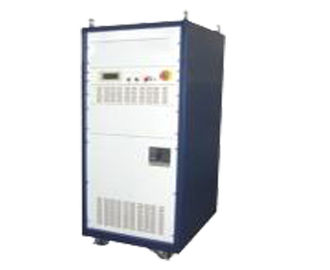

Amplificador de potência

Poder

3kVA

Relação de relação sinal-ruído >65dB
Tipo do amplificador Amplificador de potência DE LIGAR/DESLIGAR de Digitas
Exposição do amplificador de potência

Com dispositivos perfeitos do alarme e de proteção para a exposição do LCD sobre a corrente, sobre a tensão, bench a temperatura etc. E tensão, proteção atual para o seno, RMS aleatório

Módulo de lógica do amplificador de potência O painel de controle principal do amplificador adota o controle do processador central, com função da auto-inspeção.
Amplificador com função de memória da falha

Com falha memorize a função, disponível para verificar facilmente a razão da falha. E tempo inteiro dos testes, verificação do tempo dos testes da última vez disponível

Proteção de sistema

As funções incluem: sobre a tensão, sob a tensão, fase do defeito, falha da lógica, proteção do módulo de poder, temperatura do módulo de poder, sobre a corrente, sobre a tensão, souce do poder, deslocamento do banco, temperatura do banco, proteção de circuito da conexão externo. Toda a falha ocorre, output fechado. Entrementes com alarme.

Amplificador

Adote a tecnologia do módulo do efeito de campo do transistor do MOSFET, módulo de lógica com amostra do tempo real do microprocessador do processador central, proteção, exposição do LCD, tempo de funcionamento do registro, estados da falha, saída máxima, cumprida com as exigências do CE; Amplificador de potência com IGBTmodule.
Tensão avaliado da saída

120Vrms

Eficiência do amplificador

>92%

Dimensão (uncrated) (L×W×H)

550mm×680mm×1455mm

Peso (Uncrated)

230kg

Ventilador

Poder

0.75kW

Fluxo de ar

0.18m3/s

Pressão de ar

0.015kgf/cm2



Informações sobre o produto

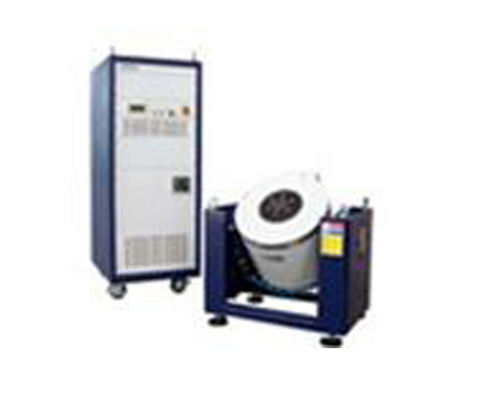

Consistem no sistema de vibração, controlador da vibração e outros acessórios .please referem a informação das peças como abaixo:



Introdução do sistema:



estrutura magnética do circuito 1.Double para assegurar a intensidade de campo magnético alta & para reduzir o escapamento do fluxo;

A estrutura degaussing especial pode reduzir o escapamento do fluxo abaixo de 1 mt

 mola 2.U-type, rolos e rolamento linear para a resistência forte de deflexionar a carga

a mola 3.Air é usada para o isolamento de vibração; Trabalho do sistema de vibração firmemente mesmo com carga pesada;

nenhuma fundação do special da necessidade

os dispositivos 4.Protection são fornecidos para sobre-térmica, a sobrecarga, sobrecarga, sobretensão, e

sobre-deslocamento do verificador da vibração; Dispositivos de proteção bondes da rede para a sobretensão,

sob-tensão, faltando a fase; Conduza o poder, atual-limitando, macio-início, temperatura excessiva,

curto-atual, proteção da falha do módulo

5.Able para terminar o seno, aleatório, testes ambientais do impacto

o sistema 6.This exige a flutuação da tensão, ≤±10%

o sistema 7.This exige aterrar a resistência, ≤4Ω

confiança 8.High, especialmente apropriada para a operação velho

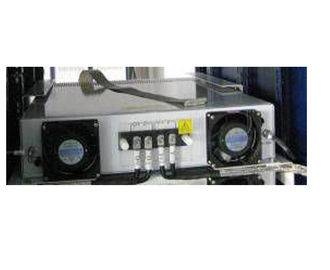

Tipo introdução do interruptor de Digitas do amplificador:

Este sistema adota a tecnologia da modulação de largura de pulso do seno do amplificador de potência digital. Seu trabalho

o princípio é: usando o poder de alta frequência do interruptor do efeito de campo do MOSFET, através do circuito digital amplificar e restaurar o sinal de baixa voltagem que entrou pelo controlador, então a saída o sinal original à vibração

circuito movente da bobina do verificador, e movimento da tabela de extensão do verificador da vibração da movimentação. A peça principal do amplificador de potência digital: o controle dianteiro, módulo do amplificador de potência, circuito de proteção, a peça do poder e armário bonde.



Tipo características do interruptor de Digitas do amplificador:



manutenção 1.Easy: Caixa permutável do módulo de poder, design compacto, espaço de salvamento, fácil a

manutenção.

exposição 2.LCD:

O módulo de lógica adota o processador da microplaqueta do processador central do microcomputador, função da exposição do LCD; Pode ser mostrado

vários dados de sistema em detalhe (o poder amplifica o valor verdadeiro do RMS da saída, com dados adicionais

exposição) e do estado e da falha da operação julgamento. Com controlo a distância, medição remota, remota

função de uma comunicação, relação amigável, operação fácil.



Tipo função do interruptor de Digitas da proteção do amplificador:



O amplificador de potência estabelece a proteção da sobretensão da rede elétrica, sob-tensão da rede elétrica, poder

falta da grade da fase, falha da lógica, módulo de poder, módulo da temperatura do poder, sobrecarga da saída, saída

sobretensão, poder de condução, o deslocamento da tabela, temperatura da tabela, etc. Toda a falha ocorre, fecha

para baixo saída, com alarme do som e da iluminação ao mesmo tempo. Exceto a proteção acima, igualmente tem pobres

O valor do RMS a proteção, e a emergência param a proteção.

Eficiência de conversão alta (mais altamente de 92%), e frequência alta do íon do converso



Tabela horizontal do deslizamento:



Com a tabela horizontal do deslizamento, o verificador eletrodinâmico da vibração capaz para X, Y, testes experimentais do sentido de Z. E podem combinar o sistema de teste da umidade da temperatura fazem os testes ambientais combinados. Com turbocompressor - a barra de rolo ou o sistema da rotação da roda chain, uma pessoa podem facilmente girar o banco da vibração e conectá-lo à tabela horizontal. Adote a limitação mecânica da posição para assegurar a conexão entre o sistema de vibração e a tabela horizontal do deslizamento. Multi tabela do deslizamento do tamanho disponível, de 300mm×300mm (para o sistema de vibração pequeno) à grande tabela do deslizamento do teste 2m×2m do espécime. Limitação diferente do rolamento capaz de executar a operação diferente e de cumprir exigências diferentes. A espessura e o tamanho da tabela do deslizamento influenciarão o desempenho do sistema da vibração, e afetam a frequência alta da limitação, usuário podem personalizá-la.



Características do controlador de Digitas



O controlador da vibração é o projeto o mais atrasado pela empresa do ucon que adota a arquitetura de sistema distribuído avançada internacional, e seu núcleo é o processador de alta velocidade flutuante de 32 bits da série TMS320 a mais atrasada da empresa do SI. O relatório de teste é gerado automaticamente em Microsoft Word. Durante ou depois dos testes, o relatório de teste pode ser editado, e então ser gerado automaticamente ou manualmente.



Padrão do hardware



Entrada

(1) 2 canais

definição (de 2): 24 conversões analógicas-numéricas do bocado (CAD)

(3) impedância entrada: 220 k Ω

(4) amplificador incorporado da carga e fonte constante-atual do ICP, a tensão & aceleração do ICP

o sensor pode diretamente ser conectado

sinal (de 5) à relação de ruído: >100dB



Saída

Quantidade do canal: 1 saída do canal

Definição: conversão 24-bit numérico-analógica (DAC)

Índice do software de controle



Índice aleatório do desempenho:



Modo de controle: PSD

Definição: Máximo 320000 linhas

Escala de frequência: DC~4800Hz

Alcance dinâmico do controle: 85dB

Precisão de controle: ±1dB,

Tempo do circuito fechado: tipicamente 100ms



SENO



Modo de controle: controlo sinusoidal da forma de onda

Escala de frequência: 1~5000Hz,

Escala do controle dinâmico: 95dB

Tempo do circuito fechado: 10ms;

Precisão de controle: ±1dB; Velocidade 1octave/min da varredura, valor 50 de Q

Definição da frequência: 0,001%

Velocidade da varredura: varredura linear 0 a 6000hz/s; varredura logarítmica 0 ~ 100 outubro/minutos

Distorção da onda: <0>



CHOQUE



Modo de controle: Controle limitado dos muitos tempos ou da onda;

Modo de choque: onda do metade-seno;

Escala de frequência: DC~22000Hz;

Quadro: Tempo da duração de Max.32K: 0.5-3000ms

Modo da compensação: pre-pulso, após-pulso, pre/pulso

Desempenho do controle: alcance dinâmico mais altamente do que 90dB
