IEC60335-1 máquina de testes da resistência da força da abrasão da cláusula 21,2 com movido a motor deslizante

IEC60335-1 máquina de testes da resistência da força da abrasão da cláusula 21,2

Informações sobre o produto:

O dispositivo é usado para verificar a força da abrasão de placas de circuito impresso ou das partes acessíveis de isolamento dos aparelhos eletrodomésticos. Conforma-se à exigência padrão IEC60950 da cláusula 2.10.8.4 e IEC60335-1 a cláusula 21,2.

Este dispositivo adota um pino aço temperado para riscar. A extremidade do pino é formulário de um cone que tem um ângulo de 40°, sua ponta da ponta sendo arredondado e lustrado, com um raio de 0,25 milímetros de ± 0,02 milímetros. Os riscos são feitos tirando o pino ao longo da superfície em uma perpendicular do plano às bordas do condutor a uma velocidade do ± 5 mm/s. de 20 mm/s. O pino é carregado assim que a força exercida ao longo de sua linha central é o ± 0,5 N. de 10 N.

Os riscos serão pelo menos 5 milímetros distante e pelo menos 5 milímetros da borda do espécime.

Os riscos são feitos através de cinco pares de peças de condução e das separações de intervenção nos pontos onde as separações serão sujeitas ao inclinação potencial máximo durante os testes.

Parâmetros técnicos:

1. Tensão de entrada: 230V/50Hz;
2. sistema de controlo: PLC + tela táctil;
3. modo da movimentação: movido a motor deslizante;
4. riscando a velocidade:: 0-25mm/s ajustável;

5. Tempos dos testes: 0-9999times, podem ser pré-ajustados;
6. riscando a distância: Ajustável
7. tabela de funcionamento: 360° rotatable;
8. riscando a pressão: 10N±0.5N, pode ser equipada com o peso de 20N para alcançar a pressão de risco de 30N±0.5N;
9. raio do Pin do aço: 0.25±0.02mm

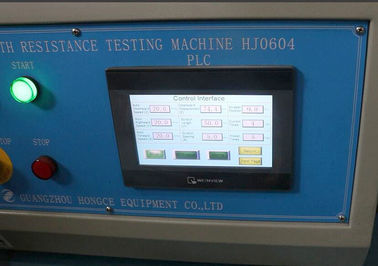

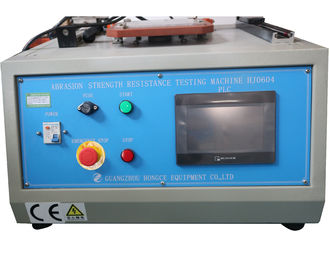

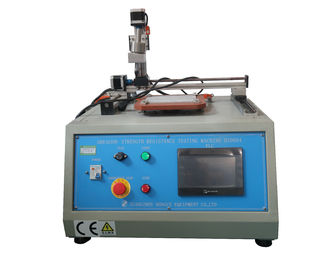

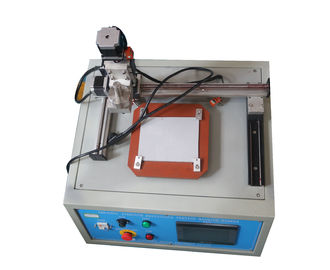

Imagem para a referência:
