Detalhes do produto:
Condições de Pagamento e Envio:
|
modelo: | HJ0608A | Dobrando o ângulo: | 0-360° esquerdo; 0-360° direito. Pode ser pré-ajustado |
---|---|---|---|
Dobrando a velocidade: | 0~60 RPM, podem ser pré-ajustados | Controle: | Controle programável do PLC |
Movimentação: | servo motor | Operação: | Operação inteligente do tela táctil |
Realçar: | verificador do dispositivo bonde,verificador portátil do dispositivo |

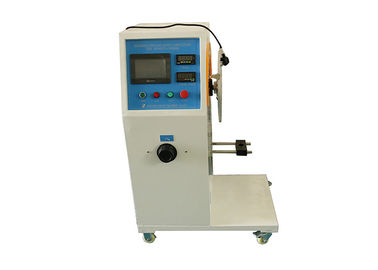

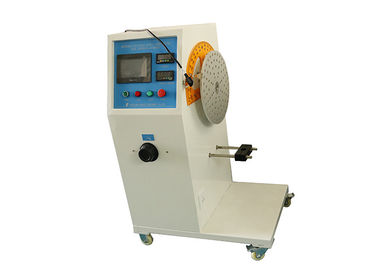

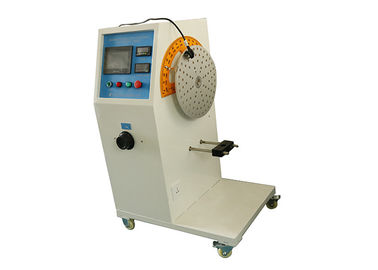

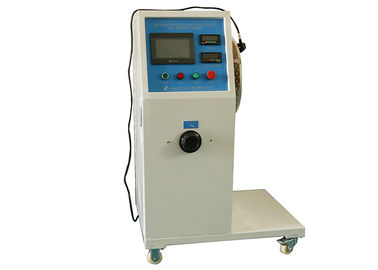

Cabo do controle do PLC IEC60335 que dobra a máquina da única estação do ° do teste 0-360 para o aparelho eletrodoméstico
Introdução de produto
O cabo da fonte do aparelho eletrodoméstico que dobra o instrumento do teste é special projetado e fabricado de acordo com IEC60335-1, GB4706-1, IEC60335-2-14, GB4706-30 a cláusula 23,3 e 25,14 e etc., é usado para verificar o desempenho (de dobra) de dobramento da resistência do cabo de alimentação dos aparelhos eletrodomésticos pequenos (tais como o potenciômetro do café/ferro bonde) e das lâmpadas, também aplicáveis para ver se há o cabo de alimentação que dobra o verificador da resistência das tomadas e dos soquetes.
O dispositivo do teste adota ao controle bonde do PLC, sistema inteligente da operação do tela táctil de uma cor de 7 polegadas; servo motor que controla o ângulo do teste, instrumento digital da elevada precisão, conversão de frequência digital do elevado desempenho, regulamento preciso da velocidade, seis temporizadores da memória do número, braçadeira combinada multifuncional, calibre center da rotação, ângulo de dobra ajustável, 4kw potência de saída. Teste as épocas (máximo de 999999 vezes), velocidade do teste, e os ângulos do teste podem ser pré-ajustados; tem a função de detecção da corrente elétrica. Este dispositivo pode cumprir as exigências do teste da maioria de dispositivos bondes do agregado familiar pequeno, a escala aplicável é extensamente.
Parâmetros técnicos
Nome do artigo | Parâmetros |
Dobrando o ângulo | 0-360° esquerdo; 0-360° direito. Pode ser pré-ajustado |
Dobrando a velocidade | Dobrando a velocidade 0~60 RPM, pode ser pré-ajustado |
Teste épocas | 0~999999 vezes, podem ser pré-ajustadas e indicado |
Poder | 110V 60Hz |
Controle | Controle programável do PLC |
Movimentação | Servo motor |
Operação | Operação inteligente do tela táctil |
Configuração | o transformador 0~4KW, testa a exposição atual |
Carregamento | Máximo 10kg |
Estação de teste | 1 estação |
Dispositivo bonde do espécime | Dispositivos bondes universais, com o calibre center da rotação |
Pesos da carga | 5N*1,10N*1 |
Padrões | IEC 60335-1, IEC 60335-2-14, GB4706.1, GB2099 |
Descrição padrão
23,3 partes diferentes de um dispositivo que possa se mover relativo a se no uso normal ou durante a manutenção do usuário não cause o esforço impróprio às conexões elétricas e aos condutores internos, incluindo aquelas que fornecem a continuidade do enterramento. Os tubos metálicos flexíveis não causarão dano à isolação dos condutores contidos dentro deles. as molas da Aberto-bobina não serão usadas para proteger a fiação. Se uma mola enrolado, as voltas de que o toque um outro, é usado com esta finalidade, haverá um forro de isolamento adequado além do que a isolação dos condutores.
A NOTA 1 a bainha de um cabo flexível que cumpre com o IEC 60227 ou o IEC 60245 é considerada como um forro de isolamento adequado.
A conformidade é verificada pela inspeção e pelo seguinte teste.
Se dobrar ocorre no uso normal, o dispositivo está colocado na posição normal do uso e fornecido na tensão avaliado e operado sob a operação normal.
A parte móvel é movida para trás e para a frente, de modo que o condutor seja dobrado com o ângulo o maior permitido pela construção, a taxa de dobramento sendo 30 pelo minuto.
o número de flexings é
− 10 000, porque condutores dobrados durante o uso normal;
− 100, porque condutores dobrados durante a manutenção do usuário.
O dobramento da NOTA 2 A é um movimento, para trás ou para a frente.
O dispositivo não será danificado até ao ponto em que a conformidade com este padrão é danificada e será cabida para um uso mais adicional. Em particular, a fiação e suas conexões suportarão o teste de força bonde de 16,3, a tensão do teste que está sendo reduzida a 1 000 V e aplicada entre as peças vivas e as peças de metal acessíveis somente.
25,14 os dispositivos forneceram com um cabo da fonte que forem movidos quando na operação serão
construído de modo que o cabo da fonte seja protegido adequadamente contra excessivo dobrando onde entra no dispositivo.
NOTA 1 que isto não se aplica aos dispositivos com os carretéis automáticos do cabo que são testados por 22,16 pelo contrário.
A conformidade é verificada pelo seguinte teste que é realizado em um instrumento que tem um membro de oscilação segundo as indicações de figura 8.
A parte do dispositivo que inclui a abertura da entrada é fixada ao membro de oscilação de modo que, quando o cabo da fonte está no meio de seu curso, a linha central do cabo onde entra
o protetor ou a entrada do cabo são vertical e passam com a linha central da oscilação. A linha central principal da seção de cabos lisos estará paralela à linha central da oscilação.
O cabo é carregado de modo que a força aplicada seja
– 10 N, para os cabos que têm uma área de seção transversal nominal que excede 0,75 milímetros de ²;
– 5 N, para outros cabos.
A distância X, segundo as indicações de figura 8, entre a linha central da oscilação e o ponto onde
o cabo ou o protetor do cabo entram no dispositivo, são ajustados de modo que quando o membro de oscilação se move sobre sua série completa, o cabo e a carga faz o movimento lateral mínimo.
O membro de oscilação é movido com um ângulo de 90° (45° em ambos os lados do vertical), o número de flexings para o tipo acessórios de Z que são 20 000 e para outros acessórios 10 000. A taxa de dobramento é 60 pelo minuto.
O dobramento da NOTA 2 A é um movimento de 90°.
O cabo e suas peças associadas estão girados com um ângulo de 90° após a metade do número de flexings, a menos que um cabo liso for cabido.
Durante o teste, os condutores são fornecidos na tensão avaliado e carregados com a corrente avaliado do dispositivo.
A corrente da NOTA 3 não é passada através do condutor do enterramento.
O teste não resultará dentro
– procurar um caminho mais curto entre os condutores;
– uma ruptura de mais de 10% das costas de algum condutor;
– separação do condutor de seu terminal;
– afrouxamento de algum protetor do cabo;
– dano ao cabo ou ao protetor do cabo que poderiam danificar a conformidade com este padrão;
– costas quebradas que perfuram a isolação e que tornam-se acessíveis.
NOTE 4 condutores incluem condutores do enterramento.
A NOTA 5 A procura um caminho mais curto entre condutores do cabo está considerada para ocorrer se a corrente excede um igual do valor
duas vezes à corrente avaliado do dispositivo.
