Detalhes do produto:
Condições de Pagamento e Envio:
|
MODELO: | HC9914D | estação: | 4 estações de funcionamento |
---|---|---|---|
poder: | AC220V | controlador: | Controle do PLC |
Curso do forro: | 0-100mm, pré-ajuste | Gire o ângulo: | 0-360°, pré-ajuste |
Realçar: | Soquete da tomada do interruptor do IEC 60884,Soquete da tomada do interruptor do PLC,4 estações comutam o soquete da tomada |

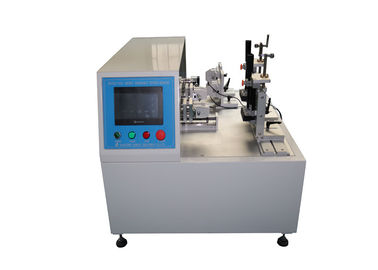

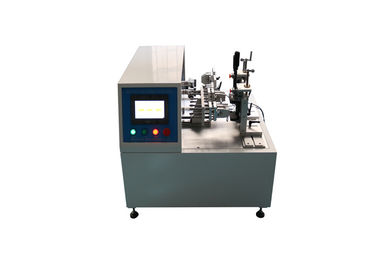

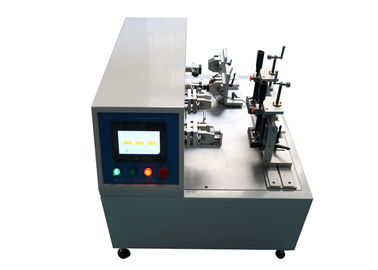

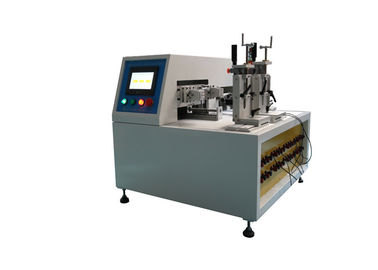

As estações do controle 4 do PLC da vida da operação normal do soquete da tomada do interruptor IEC60884 testam a máquina
Introdução de produto
A máquina do teste é projetada e fabricada de acordo com IEC60884-1clause 20 e 21 o figo 16, IEC60669-1 e etc. É aplicável para os interruptores que quebram o teste de vida da capacidade e da operação normal do agregado familiar e as instalações elétricas fixas similares, também apropriados para testes de vida da capacidade de quebra das tomadas e dos soquetes e da operação normal do agregado familiar e das finalidades similares. O equipamento de teste simula os interruptores, as tomadas e os soquetes, contatos rotação velho do fusível, inserção e retira ações, para avaliar se os interruptores, as tomadas e os soquetes, contatos do fusível podem suportar o uso normal de dano mecânico e de dano elétrico da fadiga, e se os pontos de contato têm o fenômeno da adesão, fenômenos fechados ou desligados a longo prazo, para examinar se as amostras do teste são gastas excessivo ou têm outras consequências prejudiciais. É equipamento de teste especial para o teste de resistência elétrico dos interruptores e dos tomada-soquetes.
O equipamento de teste pode fazer testes de resistência para interruptores do botão, interruptores de balancim, tomadas e soquetes. Acoplado com o teste de carga externo do processo da lata do banco de carga (resistive, indutivo e capacitivo), tem um sistema de controlo correspondente. Note por favor que o banco de carga externo deve ser preparado pelo usuário.
A máquina do teste é feita do quadro de alumínio, placa de aço inoxidável do selo, conduzida pelo servo motor e pelo parafuso da bola, com o tela táctil de uma cor de 7 polegadas, o sistema de controlo do PLC de Mitsubishi, relação humanizada da operação e indicação digital poderosa. Os tempos do teste, tempo atual da condução, velocidade do teste, curso do teste podem ser pré-ajustados. Tem a função atual elétrica da exposição que pode mostrar a corrente da condução da amostra. A máquina inteira do teste tem 2 estações de funcionamento, cada estação pode processar interruptores e tomadas e os soquetes lineares synchronously. Quando há continuamente de ligar/desligar comutado devido à adesão ou à falha, alarmará e gravará o número apropriado de experiências, e alarma-se quando os tempos do teste alcançam o valor pré-ajustado. A máquina do teste parará automaticamente quando um alarme ocorre.
Parâmetros técnicos
Nome de parâmetros | Dados do parâmetro | Observação |
Poder | AC220V, 50Hz | |
Estação de trabalho |
2 estações do forro; 2 estações de gerencio. |
|
Relação da operação | tela táctil 7-inch | |
Modo da movimentação | Servo motor | |
Sistema de controlo | PLC de Mitsubishi | |
Tempos do teste | 0~999999 vezes, podem ser pré-ajustadas | |
Tempo da condução | 0~999.9s, pode ser pré-ajustado | |
Tempo da ruptura | 0~999.9s, pode ser pré-ajustado | |
Curso do teste | Linear: 0 ~ 100mm, ajustável | |
Velocidade do teste |
15 vezes pelo minuto 7,5 vezes pelo minuto 30 vezes pelo minuto |
|
Ambiente de teste |
Pressão atmosférica 80 ~ 106kpa; Temperatura ambiental 5~ 40℃; Humidade relativa (20~ 90) %RH; Lugar do uso: nenhuma agitação violenta, nenhuma vibração, nenhuma interferência eletromagnética, nenhuma poeira, nenhum gás explosivo ou corrosivo, boa dissipação de calor |
|
Dimensões | L*W*H=1300mmx800mmx600mm | |
Peso | 180KGS |
Precauções
1. Os operadores devem com cuidado ler as instruções antes de usar este equipamento, compreendem o uso da segurança elétrica, e fazem as precauções de segurança correspondentes; não continua o teste antes de confirmar lá é nenhum problema escondido da segurança.
2. A tensão é os 1,1 tempos da tensão avaliado da amostra, e a corrente elétrica é 1,25 vezes da corrente avaliado da amostra. Escolha por favor a tensão e os valores atuais de acordo com as exigências dos padrões relacionados, ou as amostras do teste serão danificadas e os acidentes pessoais da segurança serão causados.
3. Os fios das amostras do teste que são conectadas à carga devem ser adaptar-se à corrente avaliado permitida das amostras do teste.
4. Após ter pressionado o botão de parada da emergência, deve ser restaurado pelo direito que torce o botão, a seguir a imprensa "RESET", se não, o equipamento de teste não funcionará nem não correrá equivocadamente.
5. Quando o dispositivo falha, desligue por favor o poder e para reiniciar então.
6. Quando o teste de carga do processo, dever restritamente seguir as instruções para conectar o circuito, assim como pagar a atenção à segurança.
7. Cada os dispositivos elétricos e as braçadeiras exigem a lubrificação e a manutenção regulares.
