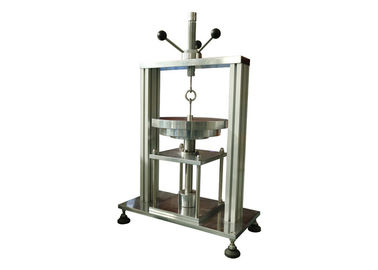

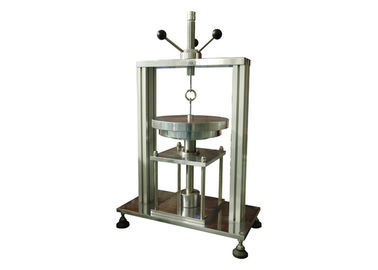

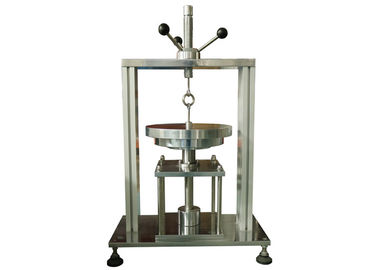

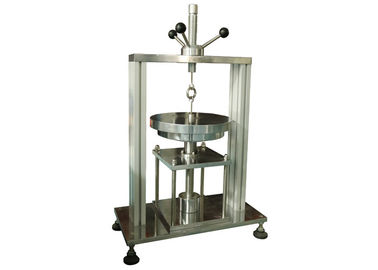

instrumento do teste de compressão 300N para a tomada ou o soquete - tomada IEC60884-1 da figura 8 operação manual

Instrumento do teste para o teste de compressão para a tomada ou a Soquete-tomada IEC60884-1 da figura 8 operação manual

Padrão:

Tomadas e soquete-tomadas do IEC 60884-1 ‘para o agregado familiar e finalidades similares – parte 1: Cláusula 10,1 das exigências gerais’, cláusula 24,5 e figura 8.

Cada espécime da tomada ou da soquete-tomada portátil é pressionado então entre duas superfícies planas com uma força de 150 N para o minuto 5, segundo as indicações de figura 8. O espécime é verificado o minuto 15 após a remoção do instrumento do teste, e não mostrará tal deformação como conduziria à alteração imprópria daquelas dimensões mostradas nas folhas padrão relevantes que asseguram a segurança.

Força mecânica:

Os espécimes são sujeitados a um teste de compressão segundo as indicações de figura 8, a temperatura do prato de pressão, da base e dos espécimes ser (23 ± 2) °C e a força aplicou ser 300 N.

Os espécimes são colocados primeiramente em posição a), segundo as indicações de figura 8, e a força é aplicada para 1 mínimo. São colocados então em posição b), segundo as indicações de figura 8, e sujeitados outra vez à força para 1 mínimo.

Os espécimes são removidos do instrumento do teste e após o minuto 15 não mostrarão nenhum dano no sentido deste padrão.

Aplicação:

É uso para o teste os acessórios, caixas da montagem de superfície, as glândulas e as saias parafusadas terão a força mecânica adequada para suportar os esforços impostos durante a instalação e o uso.

Amostra do teste:

tomada e soquete.

Parâmetros:
