Detalhes do produto:
Condições de Pagamento e Envio:
|
| Ciclo do teste: | 192 ciclos | Corrente do teste: | C.A. 1-99.9A |
|---|---|---|---|
| Escala da queda de tensão: | 0-199.9mv | Fonte de alimentação: | Customizável |
| Realçar: | Dispositivo do teste de esforços do IEC 60884-1,Dispositivo do teste de 192 esforços dos ciclos |
||

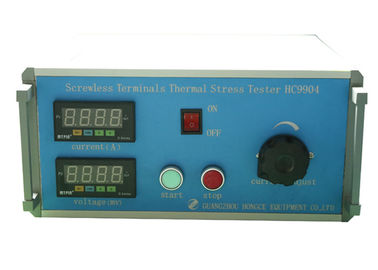

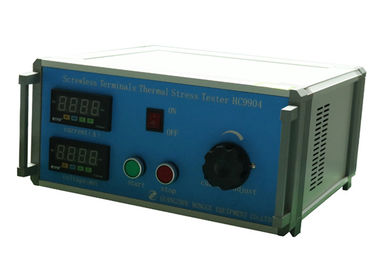

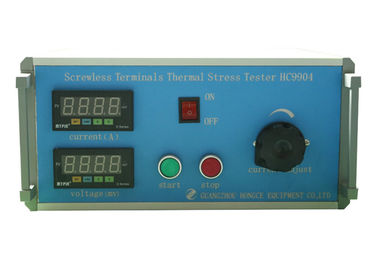

O dispositivo do teste de esforços elétricos e térmicos de IEC60884-1 para terminais Stepless de Screwless ajusta a corrente da carga
Padrão:
Tomadas e soquete-tomadas do IEC 60884-1 ‘para o agregado familiar e finalidades similares – parte 1: Cláusula 12.3.11 das exigências gerais’.
A conformidade é verificada pelos seguintes testes a) e b), que são realizados em cinco terminais screwless das soquete-tomadas que não foram usadas para nenhum outro teste.
Ambos os testes são realizados com os condutores de cobre novos.
a) O teste é realizado que carrega os terminais screwless para 1 h com uma corrente alternada como especificado na tabela 10 e que conecta condutores contínuos rígidos 1 m por muito tempo que tem a área de seção transversal nominal como especificado na mesma tabela.
O teste é realizado em cada unidade de aperto.
Tabela 10 – teste atual para a verificação de esforços elétricos e térmicos no uso normal para terminais screwless
|
Corrente avaliado |
Corrente do teste |
Área de seção transversal nominal do condutor milímetro2 |
| 10 | 15,7 | 1,5 |
| 16 | 22 | 2,5 |
Durante o teste a corrente não é passada através da soquete-tomada, mas somente através dos terminais.
Imediatamente depois deste período, a queda de tensão através de cada terminal screwless é medida com fluxo atual avaliado.
Em nenhum caso a tensão queda para exceder 15 milivolt.
As medidas são feitas através de cada terminal screwless e tão próximo como possível ao lugar do contato.
Se a conexão traseira do terminal não é acessível, os espécimes podem adequadamente ser preparados pelo fabricante; será tomado para não afetar o comportamento dos terminais.
Será tomado para assegurar-se de que, durante o período do teste, incluindo as medidas, os condutores e os dispositivos da medida não estejam movidos visivelmente.
b) Os terminais screwless já sujeitados à determinação da queda de tensão especificada no teste precedente a) são testados como segue.
Durante o teste, um igual atual ao valor atual do teste dado na tabela 10 é passado.
O arranjo inteiro do teste, incluindo os condutores, não será movido até que as medidas da queda de tensão estejam terminadas.
Os terminais são sujeitados a 192 ciclos da temperatura, cada ciclo que tem uma duração de aproximadamente 1 h e realizados como segue:
– os fluxos atuais para o minuto aproximadamente 30;
– por um período mais adicional do minuto aproximadamente 30 nenhuns fluxos atuais.
A queda de tensão em cada terminal screwless é determinada como prescrito para o teste da) após cada 24 ciclos da temperatura e após os 192 ciclos da temperatura foram terminados.
Em nenhum caso a tensão queda para exceder 22,5 milivolt ou duas vezes o valor medido após o 24o ciclo, qualquer é o menor.
Após este teste uma inspeção pela visão normal ou corrigida sem ampliação adicional não mostrará nenhuma mudança que danifica evidentemente um uso mais adicional tal como quebras, deformações ou The Like.
Além, o teste de força mecânico de acordo com 12.3.10 é repetido e todos os espécimes suportarão este teste.
Aplicação:
É uso para o teste que os terminais screwless suportarão os esforços elétricos e térmicos que ocorrem no uso normal.
Amostra do teste:
Terminais de Screwless
Parâmetros:
| Nome de parâmetros | Dados do parâmetro |
| Fonte entrada | AC120V±10%, 60Hz (customizáveis) |
| Ciclos do teste | 192 ciclos, fluxo atual para 30min, nenhum fluxo atual para 30min |
| Corrente do teste | C.A. 1~99.9A± (3%±1A) |
| Medida da queda de tensão | 0~199.9± (3%±1mv) |
