| Lugar de origem: | China |
| Marca: | HongCe |
| Certificação: | Calibration certificate(cost additional) |
| Número do modelo: | HC9916 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Madeira compensada |
| Tempo de entrega: | 20 days |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | grupo 30 pelo mês |
| Teste a tomada: | Personalizado | Teste a tomada: | Aço temperado |
|---|---|---|---|
| Test weight: | Superposition | Operating method: | By manual |
| Realçar: | verificador do soquete bonde,verificador bonde da tomada |
||

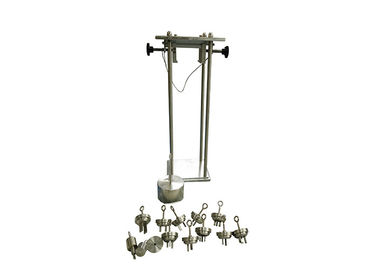

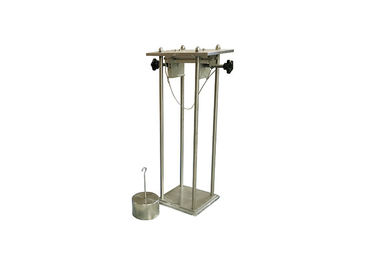

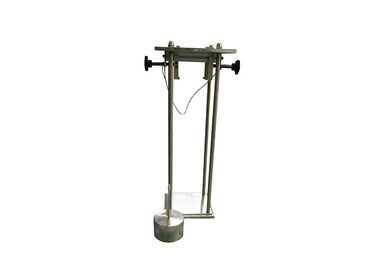

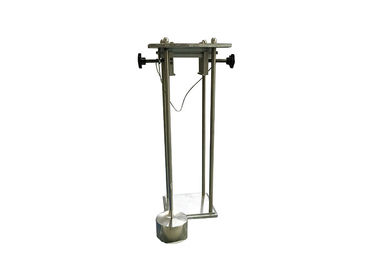

Verificador do soquete da tomada para a força da verificação necessária retirar a tomada para a operação manual de IEC60884-1 Figure18
Padrão:
Tomadas e soquete-tomadas do IEC 60884-1 ‘para o agregado familiar e finalidades similares – parte 1: Cláusula 22,1 das exigências gerais’
Aplicação:
É usada para testar se a força máxima de puxar a tomada do soquete e a força mínima de puxar o único pino da tomada do arbusto da tomada estão na escala do padrão exigido. O sistema de aperto é fácil de operar.
Amostra do teste:
Agregado familiar ou soquetes similares da finalidade.
Características:
Os giros da placa da parte superior acima de uma posição horizontal a uma orientação vertical e ao dispositivo de aperto podem ser girados na placa superior. Estas características permitem que o dispositivo estabeleça-se em muitas configurações diferentes para cumprir exigências padrão diferentes. As tomadas e os pesos padrão são fornecidos para executar testes nos soquetes avaliados até 16A.
Os calibres de Pin e os pesos apropriados para testar a força mínima da retirada são vendidos separadamente. A dimensão exigida do calibre de pino precisa de ser especificada pelo cliente.
Teste as tomadas feitas de aço temperado com a aspereza que não excede 0.8mm.
Cubra pivôs da placa de horizontal ao vertical.
Parâmetros:
| Teste a tomada | Feito de aço temperado, as tomadas do teste e os pinos devem ser feitos de acordo com exigências da tomada e do soquete do país específico. |
| Pesos | Um grupo. A superposição pode ser 100N conseguido, a força aplicada por um peso adicionado de 1/10 de força do teste |
| Método da operação | Pelo manual |
Força máxima e mínima da retirada para tomadas e soquete-tomadas:
| Valor avaliado | Número de polos | Puxando a força (N) | ||
| A medida máxima do calibre do pino multipole da tomada | A medida mínima do calibre do único pino da tomada | A medida máxima do calibre do único pino da tomada | ||
| ≤10A | 2 | 40 | 1,5 | 17 |
| 3 | 50 | |||
| >10A~16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| Mais de 3 | 70 | |||
| >16A~32A | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| Mais de 3 | 100 | |||
Método do teste:
Antes que o primeiro uso, usuário dever ser familiar com os padrões relevantes para mais eficaz e apropriado usando o instrumento do teste e terminando o teste.
1. Verificação da força máxima da retirada
a) A soquete-tomada é fixada à placa de montagem A de um instrumento segundo as indicações de figura 18, de modo que os machados dos soquete-contatos sejam verticais e os furos da entrada para os pinos da cara da tomada para baixo. Faça a tomada do teste com os pinos máximos do tamanho introduzidos em e retirados da soquete-tomada dez vezes.
b) A tomada do teste é introduzida no soquete, pendura o peso na tomada do teste.
2. Verificação da força mínima da retirada
a) Selecione o calibre de pino do teste: Deve selecionar a tomada mínima apropriada fixam.
b) Use o agente desengraxando para cancelar a graxa da tomada. Como: éter do tricloroetileno ou de petróleo (as medidas de defesa necessárias devem ser precisadas).
c) A soquete-tomada é fixada ao dispositivo mostrado em figura 18. O calibre de pino do teste é introduzido delicadamente na luva da inserção, faz os machados dos soquete-contatos é vertical e os furos da entrada para os pinos da cara da tomada para baixo.
3. Avaliação da qualificação
1. Aplicação da força máxima da retirada: A tomada é separada do soquete, julgado como qualificado.
2. Aplicação da força mínima da retirada: O calibre não cairá do conjunto do contato dentro de 30 s, a seguir julgado como qualificado.
