Lugar de origem: | China |
Marca: | HongCe |
Certificação: | Calibration certificate(cost additional) |
Número do modelo: | CT-1 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | madeira compensada |
Tempo de entrega: | 20 dias |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | grupo 30 pelo mês |
Tensão dos testes de saída do elétrodo: | AC40-50V | Ambiente da temperatura: | 0-40 |
---|---|---|---|
Teste a amostra: | Mostrando o contato com as peças relevantes | Conforma-se ao padrão: | IEC60990 |
Realçar: | verificador do iec,Equipamento de análise laboratorial |

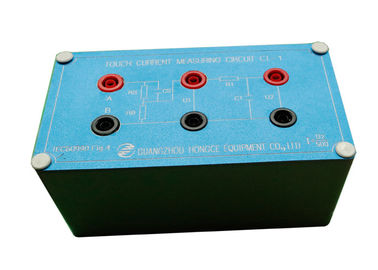

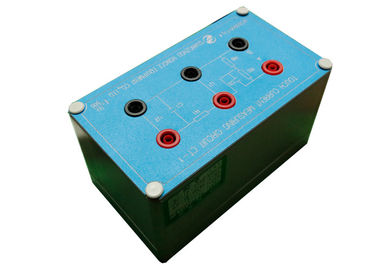

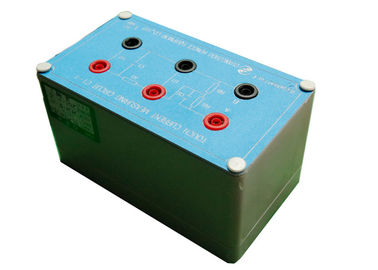

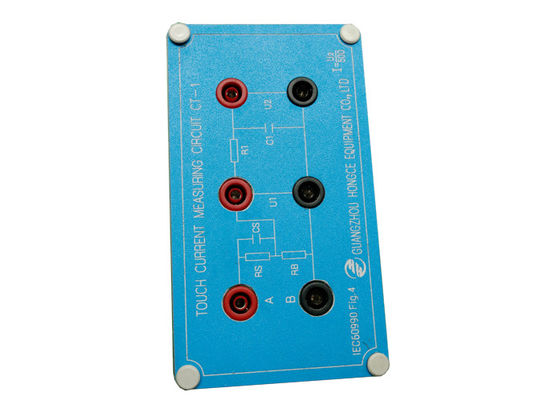

Figura fácil 4 rede atual da operação IEC60990 do teste do toque para o condutor protetor da percepção ou da reação
Padrão:
IEC60990 figura 4 toque atual e o método da medida da corrente protetora do condutor
Aplicação:
Esta rede é conveniente de usar-se e fácil de operar, e o interruptor da fonte de alimentação é feito separadamente, que pode resolver os defeitos da capacidade da fonte de alimentação da máquina precedente e pode testar os produtos mais poderosos.
RS | 1500Ω |
R1 | 10000Ω |
RB | 500Ω |
C1 | 0.022μF |
CS | 0.22μF |
Amostra do teste:
corrente mesuring do toque da rede tornada mais pesada (corrente sensorial ou corrente da reação)
Preparação antes do teste
Os seguintes instrumentos são preparados bem antes de testar.
um grupo de osciloscópio.
um grupo de 1times ou de ponta de prova da tensão de 10 vezes.
Um grupo de fonte de alimentação (a tensão ou a frequência podem ser ajustadas ou variável ao teste exigido.).
Teste métodos
1. Ajuste a fonte de alimentação à tensão e a frequência que o teste exigiu, e obstrui então o terminal da entrada do interruptor de teste atual do contato na fonte de alimentação. (por favor não eletrifique quando a rede não é conectada.)
2. Introduza a amostra no terminal de saída do interruptor de teste atual do contato.
3. Conecte o porto B do interruptor de teste atual do contato com o porto B da rede atual dos testes do contato.
4. Conecte o porto A da rede atual do teste do contato ao lugar onde a corrente do contato é exigida. Como conecte o porto A à saída ou ao escudo do adaptador quando o adaptador de rede é testado.
5. A ponta de prova do osciloscópio é apertada nos terminais U1 ou U2 de acordo com as exigências do teste.
6. Conecte a fonte de alimentação, põe o interruptor “N” ao posição de functionamento, põe a fase positiva à posição da fase positiva, comute a linha “G” ao posição de functionamento, verifique se a amostra testada esteja no trabalho pela eletricidade normal e esteja lá uma forma de onda no osciloscópio.
7. De acordo com as exigências padrão depois que a amostra está trabalhando, no modo diferente “de fase positiva”, o “reverso”, de “linha N em”, de “linha N fora de”, de “linha G fora de”, a “linha G” em e assim por diante, leu a tensão U1 e U2 diretamente usando o osciloscópio, a corrente do contato é igual ao valor máximo de U2 e então de partilha 500.
Anúncios
Durante o teste, é necessário pagar a atenção à segurança porque você pode tocar em alguns terminais.
De acordo com exigências padrão de GB/T 12113 e de IEC 60990, a fonte de alimentação deve estar no isolamento, e o fio zero de linha e à terra deve ser conectado junto. (a maneira simples está a se existe tensão na linha zero e no fio à terra, se a tensão ultrapassa 2V, tal como o poder 220V, a tensão diferente entre a linha zero e o fio à terra mais do que 100V, a linha zero e o fio à terra devem ser conectados.)
Ao testar, pague por favor a atenção à polaridade da fonte de alimentação. A linha de fogo deve ser conectada ao L extremidade do interruptor de teste atual do contato. Se a conexão é errada, há um perigo de choque elétrico.
Conecte o osciloscópio, teste a amostra, a seguir conecte o poder após a linha do b-terminal, e não conecte a linha do teste quando o poder é conectado.
