| Lugar de origem: | China |
| Marca: | HongCe |
| Certificação: | Calibration certificate(cost additional) |
| Número do modelo: | HC9903 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | madeira compensada |
| Tempo de entrega: | 20 dias |
| Termos de pagamento: | L / C, T / T |
| Habilidade da fonte: | grupo 30 pelo mês |
| Pesos: | 0,3, 0,4, 0,7, 0,9, 1.4kg | Teste a altura: | 260, 280, 300, 320mm |
|---|---|---|---|
| Diâmetro do furo da virola: | 6,5, 9,5, 13, 14.5mm | teste épocas: | 0~9999 |
| Diâmetro da rotação: | 75mm | Teste a taxa: | 10±2 RPM |
| Realçar: | verificador do soquete bonde,verificador bonde da tomada |
||

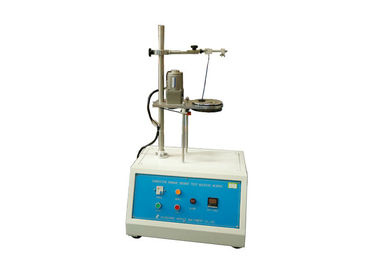

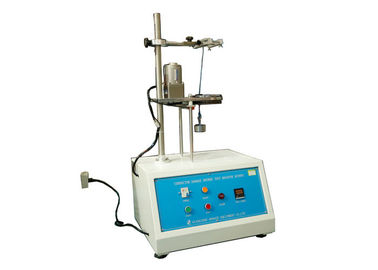

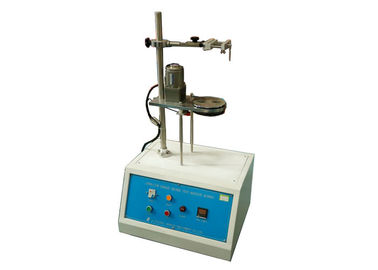

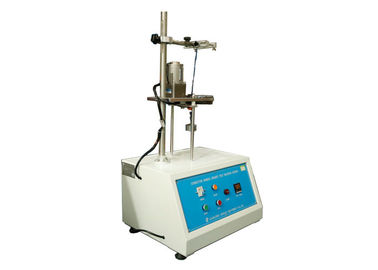

A figura 11 dispositivo de teste da taxa IEC60884 do teste de 10±2 RPM para verificar dano aos condutores escolhe a estação de funcionamento
Padrão:
Tomadas e soquete-tomadas do IEC 60884-1 ‘para o agregado familiar e finalidades similares – parte 1: Cláusula 12.2.2, 12.3.10 e figura 11 das exigências gerais’
Aplicação:
É uso verificar se os terminais com parafuso e os terminais screwless enlatem ursos a força do mecanismo sob a operação normal. Principalmente uso julgar se o projeto e a estrutura do parafuso que apertam terminais cumprem a exigência da braçadeira os condutores sem dano excessivo.
Amostra do teste:
Terminais de parafuso e terminais screwless
Parâmetros:
| Modelo | HC9903 |
| Teste a taxa | 10±2 RPM |
| Diâmetro da rotação | 75mm |
| Teste épocas | 0~9999 |
| Pesos | 0,3, 0,4, 0,7, 0,9, 1.4kg |
| Teste a altura | 260, 280, 300, 320mm |
| Diâmetro do furo da virola | 6,5, 9,5, 13, 14.5mm |
| Padrões | IEC60884-1, IEC60669-1 |
Teste normal
1. Ajuste da escala: Destrave a porca fixa da posição da escala, ajuste o dispositivo bonde à altura exigida para o teste e fixe-o.
2. Centre o ajuste: use o martelo do fio para encontrar o centro da plataforma giratória. Aqui nós precisamos de corresponder à forma da amostra, de modo que o terminal principal-para fora da amostra seja alinhamento.
3. A instalação da amostra.
3.1. Os terminais da conexão são conectados aos fios correspondentes, e à braçadeira e fixam os dispositivos bondes após a instalação.
3.2. O fio está completamente à bucha correspondente e instala o contrapeso correspondente.
3.3. Tabela da comparação do peso, da altura e da bucha como abaixo:
| Área de seção transversal nominal do condutor (² do milímetro) | Diâmetro do furo da bucha (milímetro) | Altura (milímetro) | Massa para o condutor (quilograma) |
| 0,5 | 6,5 | 260 | 0,3 |
| 0,75 | 6,5 | 260 | 0,4 |
| 1,0 | 6,5 | 260 | 0,4 |
| 1,5 | 6,5 | 260 | 0,4 |
| 2,5 | 9,5 | 280 | 0,7 |
| 4,0 | 9,5 | 280 | 0,9 |
| 6,0 | 9,5 | 280 | 1,4 |
| 10,0 | 9,5 | 280 | 2,0 |
| 16,0 | 13,0 | 300 | 2,9 |
|
|||
4. Etapas normais do teste:
4.1. Pré-ajuste o】 do tempo do teste do 【de acordo com exigências padrão, pressione-o 4.2. Pressione o botão do】 do começo do 【, os começos do dispositivo para correr, a plataforma giratória gerenciem a uma taxa de 10r/min., após o alcance ao】 do tempo do teste do 【, à parada automática do teste e com alerta sadio. 4.3. Pressione o botão de restauração amarelo para remover o alerta da voz. Depois que o teste é terminado, o interruptor do interruptor deve ser puxado para baixo e eliminado a fonte de alimentação. 4.4. Conclusão: Durante o teste, o condutor nem deslizará fora da unidade nem da ruptura de aperto perto da unidade de aperto, nem o condutor será danificado de modo que torná-la inadequada para um uso mais adicional.
