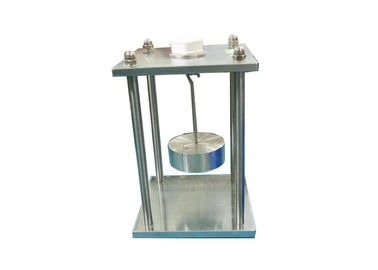

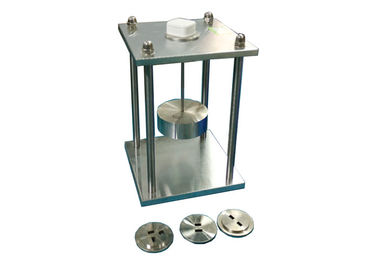

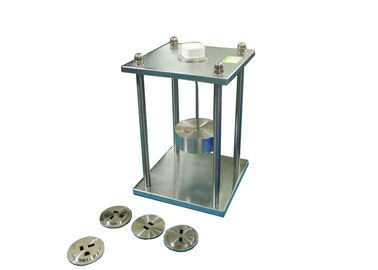

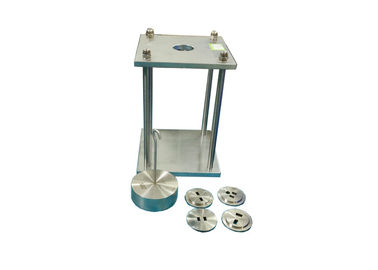

Dispositivo do teste do IEC 60884,1 para verificar a fixação dos pinos no corpo do Pin da tomada da única estação da tomada

Dispositivo do teste do IEC 60884,1 para verificar a fixação dos pinos no corpo do Pin da tomada da única estação da tomada

  • Dispositivo do teste do IEC 60884,1 para verificar a fixação dos pinos no corpo do Pin da tomada da única estação da tomada
  • Dispositivo do teste do IEC 60884,1 para verificar a fixação dos pinos no corpo do Pin da tomada da única estação da tomada
  • Dispositivo do teste do IEC 60884,1 para verificar a fixação dos pinos no corpo do Pin da tomada da única estação da tomada
  • Dispositivo do teste do IEC 60884,1 para verificar a fixação dos pinos no corpo do Pin da tomada da única estação da tomada
Dispositivo do teste do IEC 60884,1 para verificar a fixação dos pinos no corpo do Pin da tomada da única estação da tomada
Detalhes do produto:
Lugar de origem: China
Marca: HongCe
Certificação: Calibration certificate(cost additional)
Número do modelo: HC9928
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: madeira compensada
Tempo de entrega: 20 dias
Termos de pagamento: L / C, T / T
Habilidade da fonte: grupo 30 pelo mês
Contato
Descrição de produto detalhada
Materiais: Aço Inoxidável Estação: 1 estação
Unidade da braçadeira: Unidade da braçadeira do pino da tomada padrão: IEC60884.1, VDE0620
Pesos: 4N, 20N, 30N, 50N Calibres: Personalizável
Realçar:

verificador do soquete bonde

,

verificador bonde da tomada

Dispositivo do teste do IEC 60884,1 para verificar a fixação dos pinos no corpo do Pin da tomada da única estação da tomada





Padrão:

Tomadas e soquete-tomadas do IEC 60884-1 ‘para o agregado familiar e finalidades similares – parte 1: Cláusula 24,10 das exigências gerais’, figura 30



Descrição padrão:

A tomada é colocada em uma placa de aço rígida fornecida com os furos apropriados para os pinos da tomada como mostrado como um exemplo em figura 30.



As distâncias entre os centros dos furos (por exemplo, d1 e d2) serão as mesmas que as distâncias entre os centros do círculo limitado em torno da área de seção transversal de cada pino na folha padrão da tomada.



Cada furo terá um diâmetro igual àquele do círculo limitado em torno da área de seção transversal do pino mais (6 ± 0,5) o milímetro.



A tomada é posicionada sobre a placa de aço de tal maneira que os centros dos círculos que limitam os pinos coincidem com os centros dos furos.

Uma tração P igual à força máxima da retirada como dada na tabela 16, é aplicada, sem empurrões, para 1 minuto em cada pino por sua vez, na direção da linha central longitudinal do pino.



A tração é aplicada dentro de um armário do aquecimento em uma temperatura (70 ± 2) do °C, 1 h depois que a tomada foi colocada no armário do aquecimento.



Após o teste, a tomada é permitida refrigerar para baixo à temperatura ambiental e verificar-se-á que nenhum pino esteve deslocado no corpo da tomada por mais de 1 milímetro.



Amostra do teste: Tomada, pino



Parâmetros:



Estação de teste 1 estação
Teste o peso 50N*1, 20N*2, 30N*1, 4N*1
Calibres forneça o calibre de tomada 6A, calibre de tomada 10A, calibre de tomada 16, um cada
Soquete A placa do soquete deve ser feita de acordo com exigências da tomada e do soquete do país específico.



Aplicação:

É usada testando a consistência da tomada e do pino da tomada. A tomada é colocada em uma placa de aço rígida fornecida com os furos apropriados para os pinos da tomada. A distância entre os centros dos furos será a mesma que as distâncias entre os centros do círculo limitado em torno da área de seção transversal de cada pino na folha padrão da tomada.



Teste o método

1. Antes que primeiro uso, usuário se o familiar com os padrões relevantes para mais eficaz e apropriado usando o instrumento do teste e terminando o teste.



2. A tomada é posicionada sobre a placa de aço de tal maneira que os centros dos círculos que limitam os pinos coincidem com os centros dos furos. Introduza então a tomada do teste no soquete na direção da linha central longitudinal do pino. Após o esse, a tomada é colocada no armário do aquecimento com °C da temperatura (70 ± 2), 1 h após, uma força da tração é aplicada dentro de um armário do aquecimento



3. Escolha o dispositivo bonde de aperto de acordo com a forma da tomada, e faça-o é conectado firmemente com a tomada (se assegure de que não afrouxe quando exerça uma força da tração)



4. Escolha o peso da força da tração de acordo com a força máxima da retirada como dado na tabela 16 (pode ser conseguido pela superposição), o peso é enganchado no anel da braçadeira, punho com cuidado, e não produzem a tensão explosiva.

Dispositivo do teste do IEC 60884,1 para verificar a fixação dos pinos no corpo do Pin da tomada da única estação da tomada 0



5. A força é aplicada em cada pino da tomada para 1 minuto, após o teste, a tomada é reservada refrigerar para baixo à temperatura ambiental e verificar-se-á que o deslocamento de nenhum pino da tomada no corpo da tomada não deve excesso 1 milímetro.



6. A atenção do pagamento à limpeza do dispositivo e à manutenção dos soquetes após o teste é terminada.



Opinião da imagem

Dispositivo do teste do IEC 60884,1 para verificar a fixação dos pinos no corpo do Pin da tomada da única estação da tomada 1Dispositivo do teste do IEC 60884,1 para verificar a fixação dos pinos no corpo do Pin da tomada da única estação da tomada 2
