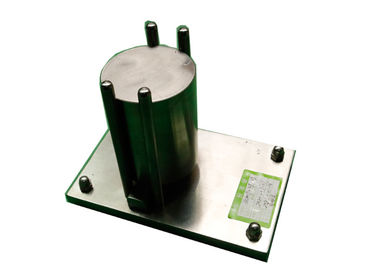

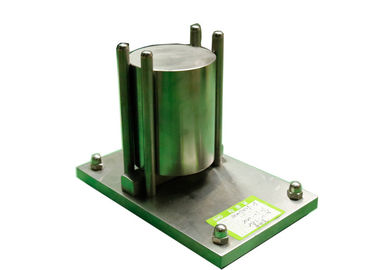

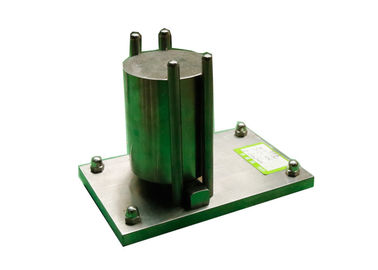

Equipamento de teste do laboratório da compressão da resistência térmica com IEC60884-1 figura 38

Equipamento de teste do laboratório da compressão da resistência térmica com IEC60884-1 figura 38

Padrão:

Tomadas e soquete-tomadas do IEC 60884-1 ‘para o agregado familiar e finalidades similares – parte 1: Cláusula 24,19 das exigências gerais’ e figura 38

Descrição padrão:

As saias de soquete-tomadas portáteis são sujeitadas a um teste de compressão em uma temperatura ambiental (25 ± 5) do °C em um instrumento similar àquele mostrado em figura 38.

O instrumento compreende duas maxilas de aço, tendo uma cara cilíndrica do raio de 25 milímetros, uma largura de 15 milímetros e um comprimento de 50 milímetros. O comprimento de 50 milímetros pode ser aumentado, segundo o tamanho do acessório a ser testado.

Os cantos são arredondados com um raio de 2,5 milímetros.

Os espécimes são apertados de tal maneira que a cara dianteira das maxilas coincide com a cara dianteira da saia.

A força aplicou-se através das maxilas é (20 ± 2) N.

Após 1 minuto, e quando as saias estiverem ainda sob a pressão, as dimensões cumprirão com a folha padrão apropriada.

O teste é repetido com o espécime girou 90°.

Aplicação:

É usado para testar as propriedades pressão-resistentes dos acessórios elétricos e caixa da montagem sob a circunstância do aquecimento. Este equipamento de teste deve ser posto no uso com a caixa de aquecimento.

Característica:

Este dispositivo compreende duas maxilas de aço, tendo uma cara cilíndrica do raio de 25 milímetros, uma largura de 15 milímetros e um comprimento de 50 milímetros. O comprimento de 50 milímetros pode ser aumentado, segundo o tamanho do acessório a ser testado. Os cantos são arredondados com um raio de 2,5 milímetros. O espécime é apertado entre as maxilas de tal maneira que estas pressionam contra ele na área onde é prendido no uso normal, a linha central das maxilas que coincidem tão quase como possível com o centro desta área. A força aplicou-se através das maxilas é 20 N. O teste ocorre em um armário de aquecimento em uma temperatura (80±2) de °C.

Parâmetros:

1. Peso: 20N (que inclui as placas de pressão moventes)

2. Tamanho da placa de pressão: comprimento: 50mm, largura: 15mm, cara cilíndrica: o raio é 25mm, os cantos é arredondado com um raio de 2,5 milímetros.

3. O interior da distância dos guias: 50mm×15.4mm

4. Material: 304 de aço inoxidável

Método do teste:

1. Antes do primeiro uso, usuário se o familiar com os padrões relevantes para mais eficaz e apropriado usando o instrumento do teste e terminando o teste.

2. De acordo com as exigências padrão para o pré-tratamento da amostra antes de usar.

3. A placa de pressão (pequena) é colocada entre os guias (lado estreito), cara cilíndrica é ascendente, o espécime é colocado horizontalmente na placa de pressão, então lugar a placa de pressão (grande) no espécime e a cara cilíndrica é descendente, pôs finalmente o peso sobre a placa de pressão (grande), tempo do teste é 1 hora.

Atenção:

O espécime é apertado entre as placas de pressão de tal maneira que estas pressionam contra ele nesta área onde é prendido no uso normal, a linha central das placas que coincidem tão quase como possível com o centro desta área.
