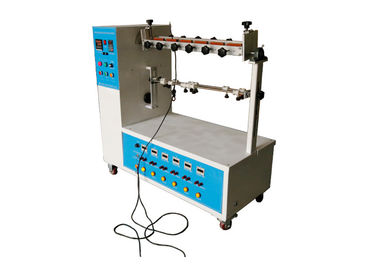

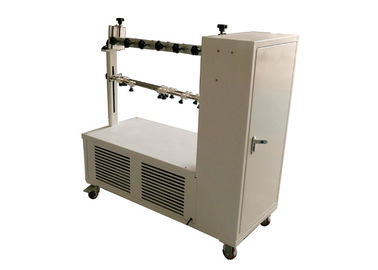

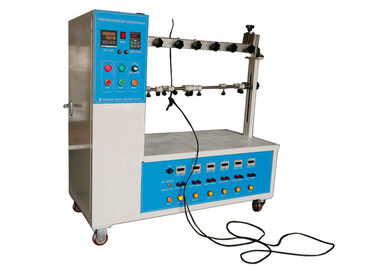

Figura 21 instrumento do teste da flexibilidade do cabo 999999 da tomada

Figura 21 instrumento do teste da flexibilidade do cabo 999999 da tomada

Figura 21 instrumento do teste da flexibilidade do cabo 999999 da tomada
Figure 21 Plug Cord 999999 Flexibility Test Apparatus
Figura 21 instrumento do teste da flexibilidade do cabo 999999 da tomada
Detalhes do produto:
Lugar de origem: CHINA
Marca: HongCe
Certificação: Calibration certificate(cost additional)
Número do modelo: HC9919
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiation
Detalhes da embalagem: madeira compensada
Tempo de entrega: 30 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10 grupos pelo mês
Contato
Descrição de produto detalhada
Estações de teste: 6 estações tempos de dobramento: 1-999999 (ajustável).
Dobrando a taxa: 10~60 RPM (ajustáveis) Pesos: 10N/20N*6
Realçar:

Figura 21 instrumento do teste da flexibilidade

,

6 instrumentos do teste da flexibilidade das estações

Figura 21 instrumento do IEC 60884-1 do teste da flexibilidade do cabo da tomada com controle do botão de 6 estações



Padrão:

Tomadas e soquete-tomadas do IEC 60884-1 ‘para o agregado familiar e finalidades similares – parte 1: Cláusula 23,4 das exigências gerais’, figura 21



Descrição padrão:

As tomadas de Non-rewirable e as soquete-tomadas portáteis non-rewirable serão projetadas de tal maneira que o cabo flexível é protegido contra excessivo se dobrando aonde entra no acessório.



Os protetores forneceram serão do material de isolamento e serão fixados com esta finalidade em uma maneira segura.



A conformidade é verificada pela inspeção e por um teste de dobramento feito por meio de um instrumento segundo as indicações de figura 21.



O teste é feito em espécimes novos.

O espécime é fixado ao membro de oscilação do instrumento de modo que, quando está no meio de seu curso, a linha central do cabo flexível, onde incorpora o espécime, seja vertical e passe com a linha central da oscilação.



Os espécimes com cabos lisos são montados de modo que a linha central principal da seção esteja paralela à linha central da oscilação.



O acessório será fixado no instrumento do teste da seguinte forma:

– tomadas: pelos pinos;

– soquete-tomadas portáteis: em uma distância de 4 milímetros a 5 milímetros na direção do cabo flexível, da cara do acoplamento; uma tomada do teste que tem as dimensões máximas será introduzida na soquete-tomada portátil durante o teste.



O acessório é, pela variação da distância entre a parte de fixação do membro de oscilação e a linha central da oscilação, posicionou de modo que o cabo flexível fizesse o movimento lateral mínimo quando o membro de oscilação do instrumento do teste é movido sobre seu curso completo.



O cabo flexível é carregado com um maciço tais que a força aplicada é

– 20 N para acessórios com os cabos flexíveis que têm uma área de seção transversal nominal que excede 0,75 milímetros 2;

– 10 N para outros acessórios.



Um igual atual à corrente avaliado do acessório ou à seguinte corrente, qualquer é o mais baixo, é passado através dos condutores:

– 16 A para acessórios com os cabos flexíveis que têm de 0,75 milímetros uma área de seção transversal nominal maiores2;

– 10 A para acessórios com os cabos flexíveis que têm uma área de seção transversal nominal de 0,75 milímetros2;

– 2,5 A para acessórios com os cabos flexíveis que têm uma área de seção transversal nominal menos de 0,75 milímetros2.



A tensão entre os condutores é igual à tensão avaliado do espécime.



O membro de oscilação é movido com um ângulo de 90° (45° em ambos os lados do vertical), o número de flexings que são 10 000 e a taxa de dobrar 60/min.



Os espécimes com cabos flexíveis da seção circular são girados com 90° no membro de oscilação após 5 000 flexings; os espécimes com cabos flexíveis lisos são dobrados somente em uma perpendicular do sentido ao plano que contém os machados dos condutores.



Durante o teste de dobramento, haverá

– nenhuma interrupção da corrente,

– nenhum procurar um caminho mais curto entre condutores.



Após o teste, o protetor, eventualmente, não terá separado do corpo e a isolação do cabo flexível não mostrará nenhum sinal da abrasão ou do desgaste; as costas quebradas dos condutores não terão perfurado a isolação tanto quanto para tornar-se acessíveis.



Aplicação:

Este dispositivo é usado para o teste as propriedades de dobramento de tomadas non-rewirable (terminais) e as soquete-tomadas portáteis non-rewirable, verificam a força de fadiga do cabo distribuidor de corrente e do revestimento.



Amostra do teste:



Tomadas de Non-rewirable e soquete-tomadas portáteis non-rewirable



Característica:

A velocidade que reduz controlos do motor a estrutura de bloco aluída do deslizamento para fazer o movimento reciprocando, os ângulos de dobramento esquerdos e direitos é ajustada pela escala manual, e o modelo automático do tela táctil do ajuste do ângulo pode ser personalizado.

O verificador parada programada automática quando os tempos pré-ajustados do teste terminaram.



Parâmetros:

Fonte de alimentação AC220V, 60Hz
Números de estações de teste 6, com 6 grupos de braçadeiras
Números de tempos de dobramento 1-999999 (ajustável). Com 6 contadores independentes corresponder a cada estação, e lá é um contador geral
Taxa de dobramento 10~60 RPM (ajustáveis)
Dobrando ângulos Ângulo do giro de cada lado para 45°, 60°, 90°
Prove fios de conexão 6 PCS
Pesos 10N/20N*6 (o peso de UL113g e de 284g)
Quebrando a indicação Exposição do indicador
Dimensões L*W*H=870mm *610mm* 820mm



Teoria mecânica

O bloco aluído na caixa de engrenagens da redução é conduzido pelo motor elétrico para fazer a ação reciprocando.



Figura 21 instrumento do teste da flexibilidade do cabo 999999 da tomada 0
