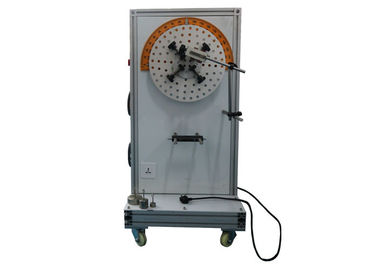

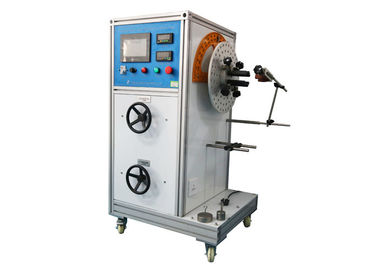

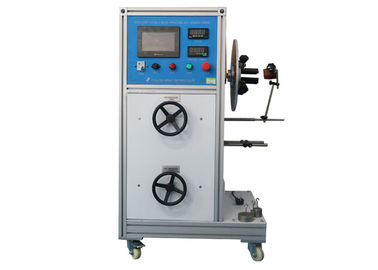

IEC60335-1 figura 8 instrumento da única estação para o controle de dobramento do PLC do teste do aparelho eletrodoméstico

IEC60335-1 figura 8 instrumento da única estação para o controle de dobramento do PLC do teste do aparelho eletrodoméstico

Padrão:

Agregado familiar do IEC 60335-1 e dispositivos elétricos similares – segurança – parte 1: Cláusula 23,3 das exigências gerais, cláusula 25,14 e figura 8, agregado familiar do IEC 60335-2-23 e dispositivos elétricos similares - segurança - parte 2-23: Exigências particulares para dispositivos para a cláusula 11,101 da pele ou dos cuidados capilares


Descrição padrão:
Cláusula 23,3 do IEC 60335-1:
Partes diferentes de um dispositivo que possa se mover relativo a se no uso normal ou durante a manutenção do usuário não cause o esforço impróprio às conexões elétricas e aos condutores internos, incluindo aquelas que fornecem enterrando a continuidade. Os tubos metálicos flexíveis não causarão dano à isolação dos condutores contidos dentro deles. as molas da Aberto-bobina não serão usadas para proteger a fiação. Se uma mola enrolado, as voltas de que o toque um outro, é usado com esta finalidade, haverá um forro de isolamento adequado além do que a isolação dos condutores.

A conformidade é verificada pela inspeção e pelo seguinte teste.

Se dobrar ocorre no uso normal, o dispositivo está colocado na posição normal do uso e fornecido na tensão avaliado e operado sob a operação normal.

A parte móvel é movida para trás e para a frente, de modo que o condutor seja dobrado com o ângulo o maior permitido pela construção, a taxa de dobramento sendo 30 pelo minuto. O número de flexings é
−10 000, para os condutores dobrados durante o uso normal;
−100, para os condutores dobrados durante a manutenção do usuário.

O dispositivo não será danificado até ao ponto em que a conformidade com este padrão é danificada e será cabida para um uso mais adicional. Em particular, a fiação e suas conexões suportarão o teste de força elétrico de 16,3, a tensão do teste que está sendo reduzida a 1 000 V e
aplicado entre as peças vivas e as peças de metal acessíveis somente. Além, não mais de 10% das costas de todo o condutor da fiação interna entre a parte principal do dispositivo e a parte móvel quebrar-se-ão. Contudo, se as redes elétricas públicas que consomem não mais de 15 W, então não mais de 30% da fiação das costas se quebrarão.


Cláusula 25,14 do IEC 60335-1:
Os dispositivos forneceram com um cabo da fonte e que for movido quando na operação será construído de modo que o cabo da fonte seja protegido adequadamente contra excessivo dobrando onde entra no dispositivo.

A conformidade é verificada pelo seguinte teste que é realizado em um instrumento que tem um membro de oscilação segundo as indicações de figura 8.

A parte do dispositivo que inclui a abertura da entrada é fixada ao membro de oscilação de modo que, quando o cabo da fonte está no meio de seu curso, a linha central do cabo onde entra no protetor ou na entrada do cabo é vertical e passa com a linha central da oscilação. A linha central principal da seção de cabos lisos estará paralela à linha central da oscilação.

O cabo é carregado de modo que a força aplicada seja
– 10 N, para os cabos que têm uma área de seção transversal nominal que excede 0,75 milímetros de ²;
– 5 N, para outros cabos.

A distância X, segundo as indicações de figura 8, entre a linha central da oscilação e o ponto onde o cabo ou o protetor do cabo entram no dispositivo, for ajustada de modo que quando os movimentos de oscilação do membro sobre sua série completa, o cabo e para carregar para fazer o movimento lateral mínimo.

O membro de oscilação é movido com um ângulo de 90° (45° em ambos os lados do vertical), o número de flexings para o tipo acessórios de Z que são 20 000 e para outros acessórios 10 000. A taxa de dobramento é 60 pelo minuto.

O cabo e suas peças associadas estão girados com um ângulo de 90° após a metade do número de flexings, a menos que um cabo liso for cabido.

Durante o teste, os condutores são fornecidos na tensão avaliado e carregados com a corrente avaliado do dispositivo. A corrente não é passada através do maestro de enterramento.

O teste não resultará dentro
– procurar um caminho mais curto entre os condutores, tais que a corrente excede um igual do valor duas vezes à corrente avaliado do dispositivo;
– uma ruptura de mais de 10% das costas de algum condutor;
– separação do condutor de seu terminal;
– afrouxamento de algum protetor do cabo;
– dano ao cabo ou ao protetor do cabo que poderiam danificar a conformidade com este padrão;
– costas quebradas que perfuram a isolação e que tornam-se acessíveis.

Cláusula 11,101 do IEC 60335-2-23:

Os dispositivos que incorporam uma conexão do giro são posicionados com sua linha central principal horizontal, o cabo da fonte que pendura verticalmente. Uma força da tração de 1 N é aplicada ao cabo da fonte.

O dispositivo é fornecido na tensão avaliado, a corrente que é 1,25 vezes a corrente avaliado.

O dispositivo é girado sobre sua linha central principal a uma taxa de aproximadamente 50 r/min, o sentido da rotação que está sendo invertida cada 20 revoluções. O teste é realizado para 1 500 revoluções.

A elevação da temperatura dos contatos de deslizamento não excederá 65 K.

Cláusula 25,101 do IEC 60335-2-23:

As conexões do giro serão adequadas para o uso normal do dispositivo.

A conformidade é verificada pelo seguinte teste.

O dispositivo é operado sob as circunstâncias especificadas em 11,101, o número de revoluções que estão sendo aumentadas a 20 000.

Após este teste, a conexão do giro e o cabo da fonte serão cabidos para um uso mais adicional. As peças vivas não se terão tornado acessíveis e o dispositivo suportará o teste de força elétrico de 16,3.

Aplicação:
Usa-se para certificar-se do cabo da fonte dos aparelhos eletrodomésticos pequenos (tais como o potenciômetro do café/ferro elétrico) e de lâmpadas esteja protegido adequadamente contra excessivo dobrando onde entra no dispositivo.

Amostra do teste:
 Aparelhos eletrodomésticos pequenos, tais como o potenciômetro do café, o ferro elétrico, o torradeira, os luminaires e etc.

Parâmetros:


Guangzhou Hongce fornece um conjunto completo de equipamento de teste para os aparelhos eletrodomésticos (IEC60335), nós pode fornecer soluções e o equipamento correspondentes para vários padrões e exigências de cliente, e fornece pedidos do equipamento para o planeamento e a construção do laboratório.
Clique por favor o equipamento list.pdf da série da relação IEC60335 para obter aos grupos inteiros de IEC a lista do equipamento de testes de 60335 séries.
