Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Teste a ponta de prova B do dedo | Material: | Plástico + de aço inoxidável |
---|---|---|---|
Cor: | Branco | Uso: | equipamento de teste do iec |
Garantia: | 1 ano | Prazo de execução: | Dentro muito do curto período de tempo |
Padrões: | IEC60529-1 | Força: | 10N, 20N, 30N |
Realçar: | Ponta de prova do dedo do teste do IEC 60529-1,ponta de prova do dedo do teste 30N,ponta de prova do dedo do teste 10N |

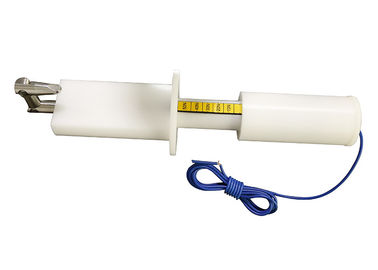

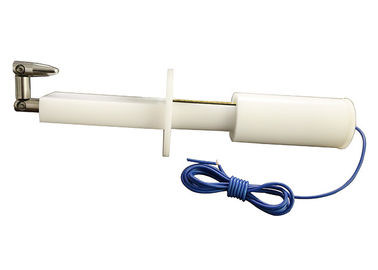

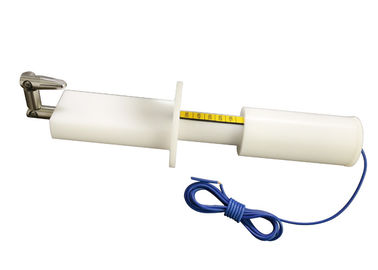

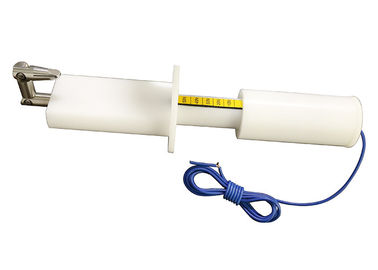

Ponta de prova B do dedo do teste da ponta de prova do dedo do teste IEC60529-1 com força de 10N, 20N, 30N
Padrão: Figura 2 do IEC 61032, IEC60950 figura 2A, IEC60884, IEC60335, UL507, e UL1278 figura 8,4.
Aplicação: Esta ponta de prova é pretendida verificar a proteção básica contra o acesso às peças perigosas. É usada igualmente para verificar a proteção contra o acesso com um dedo.
Amostra do teste: Peças vivas do cerco facilmente acessível ou peças mecânicas.
Característica: Esta ponta de prova do dedo do teste consiste no dito, no dedo, na base e no punho isolado que simula as características da mão humana. Tem duas junções móveis, que podem ser curvadas em 90°. Customizável: puder ser usada para o teste de choque anti-elétrico quando equipada com as tomadas de banana e o conector pluggable do amphenol na extremidade do punho, ou usada para o teste da proteção do cerco quando furo rosqueado aberto de M6 na extremidade do punho (conectado com o dinamômetro da tração e do impulso).
Parâmetros (milímetro):
Modelo | HT-I02 | HT-I02A | HT-I02B | HT-I02T |
Nome | Dedo padrão do teste | Dedo circular do teste do defletor | Grande dedo do teste do defletor | Dedo padrão do teste com força |
1 comum | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
2 comum | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
Comprimento do dedo | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
Ponta do dedo a confundir | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
Cilíndrico | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
Esférico | R4±0.05 | R4±0.05 | R4±0.05 | R4±0.05 |
Ponta do dedo que corta o ângulo chanfrado | ′de 37o 0 -10 | ′de 37o 0 -10 | ′de 37o 0 -10 | ′de 37o 0 -10 |
Atarraxamento da ponta do dedo | ′ de 14 o 0 -10 | ′ de 14 o 0 -10 | ′ de 14 o 0 -10 | ′ de 14 o 0 -10 |
Diâmetro do dedo do teste | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
Diâmetro de A-A Section | Ф50 | Ф50 | ---- | Ф50 |
Largura de A-A Section | 20±0.2 | ---- | ---- | 20±0.2 |
Diâmetro do defletor | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
Espessura do defletor | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
Força | ---- | ---- | ---- | Com força de 10N, 20N, 30N |
Padrão aplicado | IEC61032-1 | IEC60335-1 | IEC60335-2-14 | IEC60529-1 |
