Detalhes do produto:
Condições de Pagamento e Envio:
|
| Garantia: | 1 ano | Uso: | Teste da proteção do ingresso da água |
|---|---|---|---|
| Padrão: | IEC60529 | Aplicação: | Para o teste de IP2X |
| Diâmetro do defletor: | Ф75±0.2 | Comprimento do dedo: | 80±0.2 |
| Ponta do dedo que corta o ângulo chanfrado: | 37° | Atarraxamento da ponta do dedo: | 14° |
| Realçar: | Equipamento de teste da proteção do ingresso de IP2X,Equipamento de teste da proteção do ingresso da água |
||
Ponta de prova B do dedo do teste do equipamento de teste da proteção do ingresso de IEC60529 IP2X
Padrão: Figura 2 do IEC 61032, IEC60950 figura 2A, IEC60884, IEC60335, UL507, e UL1278 figura 8,4.
Descrição padrão:
IEC60529
Condições 12,3 da aceitação
A proteção é satisfatória se o afastamento adequado é mantido entre a ponta de prova do acesso e as peças perigosas.
Para o teste do primeiro numeral característico 1, a ponta de prova do acesso diâmetro de 50 milímetros não passará completamente com a abertura.
Para o teste do primeiro numeral característico 2, o dedo articulado do teste pode penetrar a um seu comprimento de 80 milímetros, mas a cara da parada ( 50 milímetros de 20 milímetros) não passará com a abertura. Partindo da posição reta, ambas as junções do dedo do teste serão dobradas sucessivamente com
dobre de até 90° no que diz respeito à linha central da seção adjacente do dedo e será colocado em cada posição possível.
Veja o anexo A para um esclarecimento mais adicional. Equipamento de teste da proteção do ingresso
Condições 15,3 da aceitação
A proteção é satisfatória se o afastamento adequado é mantido entre a ponta de prova do acesso e as peças perigosas.
No caso do teste para a letra adicional B, o dedo articulado do teste pode penetrar a um seu comprimento de 80 milímetros, mas a cara da parada (∅ 50 milímetros de × 20 milímetros) não passará com a abertura. Equipamento de teste da proteção do ingresso
Partindo da posição reta, ambas as junções do dedo do teste sucessivamente serão dobradas com um ângulo de até 90° no que diz respeito à linha central da seção adjacente do dedo e colocadas em cada posição possível.
Em caso dos testes para as letras adicionais C e D, a ponta de prova do acesso pode penetrar a seu comprimento completo, mas a cara da parada não penetrará inteiramente com a abertura. Veja o anexo A para um esclarecimento mais adicional. Equipamento de teste da proteção do ingresso
As condições para a verificação do afastamento adequado são idênticas com as aquelas dadas em 12.3.1, em 12.3.2 e em 12.3.3.
Aplicação: Esta ponta de prova é pretendida verificar a proteção básica contra o acesso às peças perigosas. É usada igualmente para verificar a proteção contra o acesso com um dedo.
Amostra do teste: Peças vivas do cerco facilmente acessível ou peças mecânicas.

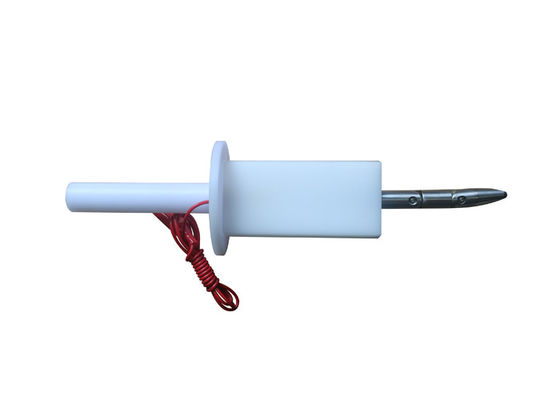

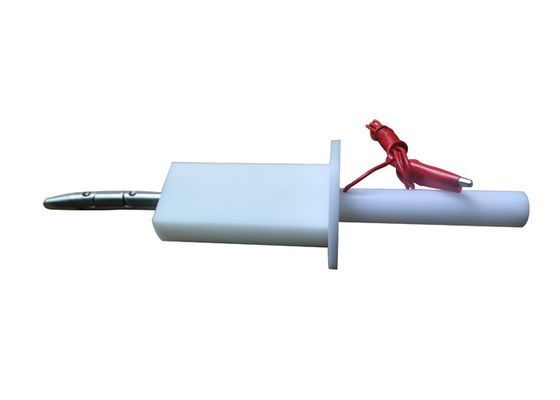

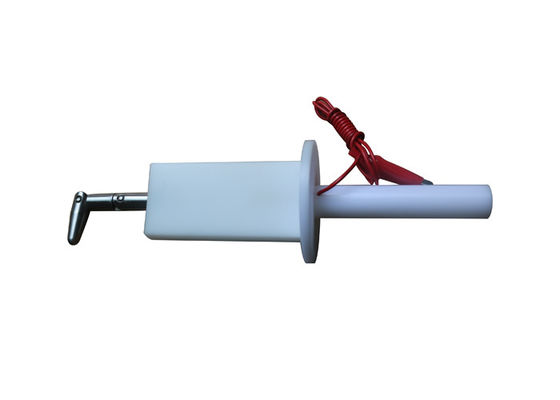

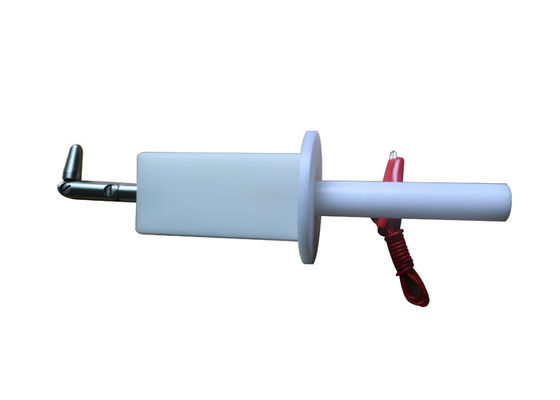

Característica: Esta ponta de prova do dedo do teste consiste no dito, no dedo, na base e no punho isolado que simula as características da mão humana. Tem duas junções móveis, que podem ser curvadas em 90°. Customizável: puder ser usada para o teste de choque anti-elétrico quando equipada com as tomadas de banana e o conector pluggable do amphenol na extremidade do punho, ou usada para o teste da proteção do cerco quando furo rosqueado aberto de M6 na extremidade do punho (conectado com o dinamômetro da tração e do impulso).
Parâmetros (milímetro):
| Modelo | HT-I02 |
| Nome | Dedo padrão do teste |
| 1 comum | 30±0.2 |
| 2 comum | 60±0.2 |
| Comprimento do dedo | 80±0.2 |
| Ponta do dedo a confundir | 180±0.2 |
| Cilíndrico | R2±0.05 |
| Esférico | R4±0.05 |
| Ponta do dedo que corta o ângulo chanfrado | ′de 37o 0 -10 |
| Atarraxamento da ponta do dedo | ′ de 14 o 0 -10 |
| Diâmetro do dedo do teste | Ф12 0 -0,05 |
| Diâmetro de A-A Section | Ф50 |
| Largura de A-A Section | 20±0.2 |
| Diâmetro do defletor | Ф75±0.2 |
| Espessura do defletor | 5±0.5 |
| Força | ---- |
| Padrão aplicado | IEC61032-1 |
