Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Verificador da resistência da porta do refrigerador | Fonte de alimentação: | 220V 50Hz |
---|---|---|---|
Padrão: | IEC 60335-2-24, IEC 62552 | Aplicação: | teste da porta do refrigerador |
Conduza o modo: | Movimentação do servo motor | Ângulo próximo aberto revolvendo da porta: | 0-90°, pode ser pré-ajustado |
Distância da abertura da porta da gaveta: | 0-100mm, pode ser pré-ajustado | Garantia: | 1 ano |
Realçar: | Verificador da resistência da porta do refrigerador do PLC,verificador da resistência da porta do refrigerador 360°/S |
0-360°/verificador integrado inteligente da resistência da porta do refrigerador do controle PLC de s
Projeto do teste:
Cláusula 22,112 do IEC 60335-2-24
Portas e tampas dos compartimentos no equipamento de teste dos dispositivos
22,11 2 as portas e as tampas dos compartimentos nos dispositivos com um espaço livre serão capazes da abertura do para dentro.
A conformidade é verificada pelo seguinte teste.
O dispositivo vazio é desligado da fonte, colocado em um apoio horizontal e nivelado de acordo com as instruções para a instalação, com os rodízios e os rolos, eventualmente, orientados, ajustados ou obstruídos para impedir que o dispositivo se mova. Os fechamentos, eventualmente, em portas ou em tampas são deixados destravados.
As portas e as tampas são fechados por um período de 15 mínimos.
Uma força é aplicada então a um ponto, equivalente a um ponto interno acessível, de cada porta ou tampa apropriada do dispositivo, no ponto médio da borda o mais distante da linha central da dobradiça na perpendicular do sentido ao plano da tampa ou da porta.
A força será aplicada em uma taxa que não excede 15 N/s e a tampa ou a porta abrirão antes que a força exceda 70 N.
Cláusula 11,2 do IEC 62552, cláusula 11,3
Teste de resistência para portas, tampas e gavetas
11,2 portas externos e tampas
11.2.1 condições de teste/preparação
A temperatura ambiental estará entre +16 °C e +32 °C.
O dispositivo refrigerando será desligado.
A porta
11.2.2 sequência de abertura (veja figura 4)
O movimento da porta será controlado de um ângulo de 0° a um ângulo da abertura entre 5° e 15°, seguido por uma livre circulação da porta, o movimento controlado que é aproximadamente sinusoidal. A abertura da porta ocorrerá no primeiro trimestre do período do ciclo.
11.2.3 sequência de fechamento (veja figura 4)
O movimento da porta será controlado do ângulo da abertura de 45° a um ângulo entre 40° e 35°, seguida pela livre circulação da porta e do seu fechamento como no uso normal.
O número de ciclos pelo minuto será 10 a 25.
– Para compartimentos com um °C interno do − 6 da temperatura T W, umas portas externos e umas tampas suportará 100 000 que abrem e operações de fechamento sem deterioração que poderia ser prejudicial à tensão do ar da porta ou da tampa.
– Para compartimentos com um °C interno do − 6 da temperatura T u, umas portas externos e umas tampas suportará 30 000 que abrem e operações de fechamento sem deterioração que poderia ser prejudicial à hermeticidade da porta ou da tampa.
A conformidade será verificada após o procedimento usando o teste de acordo com a cláusula 9.
11,3 gavetas externos
11.3.1 condições de teste/preparação
A temperatura ambiental estará entre +16 °C e +32 °C.
O dispositivo refrigerando será desligado.
Todas as cestas, prateleiras e recipientes serão carregados de acordo com a cláusula 12.
11.3.2 sequência de abertura (veja figura 5)
As gavetas serão retiradas dentro de 15 milímetros a 20 milímetros de sua posição inteiramente aberta.
11.3.3 sequência de fechamento (veja figura 5)
As gavetas serão fechados como no uso normal de dentro de 15 milímetros a 20 milímetros de sua posição inteiramente aberta.
O número de ciclos pelo minuto estará entre 5 e 10.
– Para compartimentos com um °C interno do − 6 da temperatura T W,
1) as únicas gavetas suportarão 100 000, e
2) as gavetas múltiplas cada um suportarão 50 000,
operações de abertura e de fechamento sem a deterioração que poderia ser prejudicial à hermeticidade da selagem da gaveta.
– Para compartimentos com um °C interno do − 6 da temperatura T u, cada gaveta suportará 30 000 que abrem e operações de fechamento sem deterioração que poderia ser prejudicial à hermeticidade da selagem da gaveta.
A conformidade será verificada após o procedimento usando o teste de acordo com a cláusula 9.
Parâmetros técnicos:
Ambiente da escala, do uso, do princípio, da estrutura e do uso do espécime | |
Amostras e limitações | Dispositivos refrigerando (refrigerador) |
Finalidades de teste | É usado para testes de vida da resistência dos bloqueios ou os guias para portas do refrigerador ou as gavetas para verificar a confiança dos bloqueios; igualmente usou-se para ajudar a outros testes para a abertura repetida da porta e operações de fechamento, tais como o teste de degelo e o teste de impermeabilidade do líquido refrigerante |
Princípio do teste | O motor conduz o manipulador, conduzindo a porta ou a tampa sugada pelo otário do vácuo para reciprocar em alguma velocidade, para verificar a confiança do dispositivo de bloqueio. |
Estrutura |
O equipamento é dividido em um armário de controle elétrico (que incluem o regulador de tensão da carga), em um quadro e em um braço do robô. |
Ambiente da operação |
Fonte de alimentação: AC220V±10%/50-60Hz, poder: 6KW |
Desempenho | |
Estação de teste |
Posição da ação da porta giratória |
Método de controle elétrico | Controle integrado inteligente do PLC, operação da relação do toque da humano-máquina de 7 polegadas |
Modo da movimentação | Movimentação do servo motor |
Amostra que aperta o método | Otário do vácuo |
Velocidade aberta/próxima da porta |
Ação da porta giratória: 0-360°/s (1.5m/s), pode ser pré-ajustado |
Ângulo próximo aberto revolvendo da porta | 0-90°, pode ser pré-ajustado |
Distância da abertura da porta da gaveta | 0-100mm, pode ser pré-ajustado |
Tempos do teste | 0-999999 vezes, podem ser pré-ajustadas |
Tensão da carga | 0-250V, ajustável |
Artigo do teste e processo Crafting |
1. Teste de resistência do dispositivo do bloqueio da porta do refrigerador Processo: O otário do vácuo automático suga a porta---- Abra a porta a um ângulo pré-ajustado em uma velocidade pré-ajustada (45°)---- perto a porta na velocidade pré-ajustada---- Repetidamente aberto e para fechar a porta até alcances os tempos do teste 2. Teste de resistência da porta da gaveta do refrigerador |
Dispositivo de proteção da segurança | |
Poder | Proteção do escapamento, sobrecarga e para procurar um caminho mais curto a proteção |
Motor | A sobrecarga, procura um caminho mais curto a proteção |

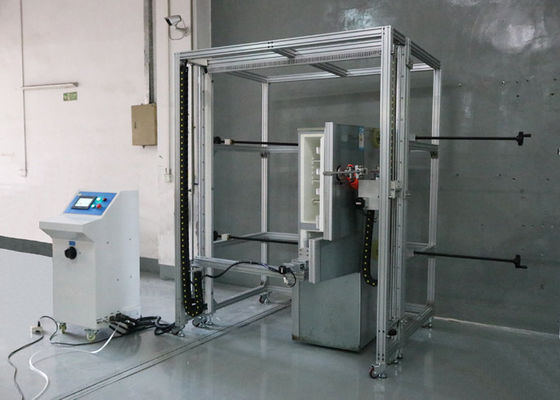

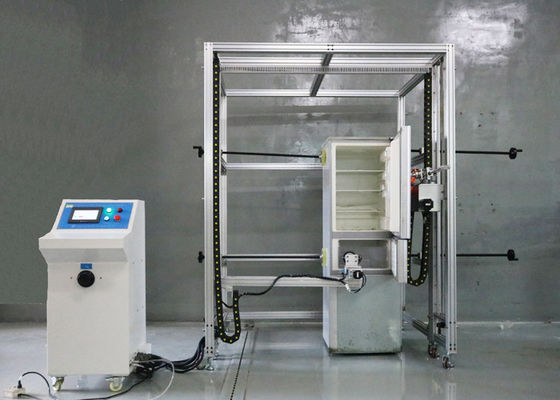

Opinião da imagem:
