dispositivo do teste de imersão da pressão do equipamento de teste da proteção do ingresso de 100L IEC60529 IPX8

Dispositivo 100L do teste de imersão da pressão do equipamento de teste da proteção do ingresso de IEC60529 IPX8

Descrição geral: Teste para o segundo numeral característico 8: assunto contínuo da imersão ao acordo

A menos que houver um padrão relevante do produto, as condições de teste são sujeitas ao acordo entre o fabricante e o usuário, mas serão mais severas do que IPX7 e tomarão em consideração a condição que o cerco estará imergido continuamente no uso real.

Após o teste de acordo com as exigências apropriadas acima, o cerco será inspecionado para o ingresso da água.
É a responsabilidade do comitê técnico relevante especificar a quantidade de água que pode ser permitida incorporar o cerco e os detalhes de um teste de força dielétrica, se existerem.
Geralmente, se alguma água entrou, não deve:
– seja suficiente para interferir com o funcionamento correto do equipamento ou para danificar a segurança;
– depósito nas peças da isolação onde poderia conduzir ao seguimento ao longo das distâncias de dispersão;
– alcance as peças vivas ou os enrolamentos não projetaram operar-se quando molhados;
– acumule perto da extremidade de cabo ou entre no cabo se algum.
Se o cerco é fornecido com os dreno-furos, deve ser provado pela inspeção que nenhuma água que entrar não acumula e que drena afastado sem fazer nenhum dano ao equipamento.
Para cercos sem dreno-furos, o padrão relevante do produto especificará as condições da aceitação se a água pode acumular para alcançar as peças vivas.

Padrão: Grau IEC60529 de proteção fornecido por cercos (código do IP) do IPX8, IEC60884-1, IEC60335-1, IEC60598-1.

Aplicação: É usada para os testes de IPX8. Sob o dispositivo com a categoria da proteção do escudo (código do IP) baseada principalmente para que produtos eletrônicos e elétricos, a iluminação exterior, o armário elétrico, o equipamento de comunicação, o equipamento de mergulho e outros produtos simulem o ambiente da água para testar o desempenho protetor de produtos do IP. O resultado da análise é usado para determinar se as exigências estão cumpridas, para fornecer o projeto, o desenvolvimento, a otimização e a inspeção à saída da fábrica do produto.

Princípio dos testes: A pressão de ar é aplicada fazer o ar comprimido gerar a pressão no corpo da água, para simular o ambiente correspondente da profundidade de água.                                      Equipamento de teste da proteção do ingresso

Características:

1. Aplicável ao teste de avaliação IPX8 impermeável do produto.

2. O corpo do tanque é feito de 304 material de aço inoxidável, secundário-arco total que solda, bom rolamento da elevada precisão da pressão.

3. A parte externa é uma estrutura quadrada, soldada pela placa de aço inoxidável, projeto fácil de usar: método chanfrado de 45 °, operação do botão; a altura da tampa é moderado, fácil de operar.                                                Equipamento de teste da proteção do ingresso

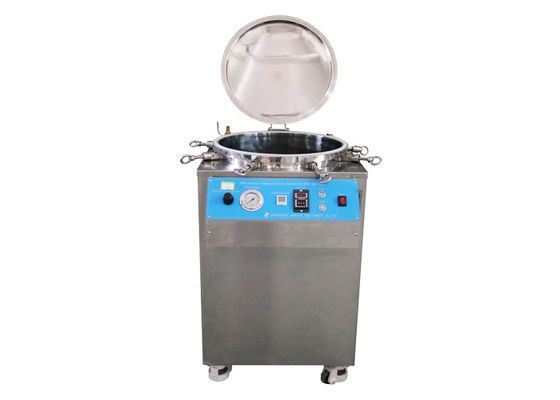

4. A tampa transparente completa da flange, conveniente testar a água na amostra, vidro moderado grosso de 20mm é durável.

5. A tampa superior do equipamento é fixada com 8 grupos de parafusos do anel (barras de aço auxiliares da distribuição).

6. O equipamento é equipado com uma válvula de segurança. Depois que a pressão avaliado é excedida, a pressão está liberada automaticamente impedir que o operador se opere impropriamente e a pressão ajustada é demasiado alta.

7. Os componentes do controle eletrônico usando tipos importados (como: LG, Panasonic, Omron, etc.); componentes pneumáticos usando o AirTac original de Taiwan, para assegurar a estabilidade do uso do equipamento e da vida útil.                                            Equipamento de teste da proteção do ingresso

8. O tempo do teste pode ser ajustado a: 0-999 minutos. Quando o tempo do teste é alcançado, a pressão pode automaticamente ser parada, e o ar dentro do tanque pode automaticamente ser drenado. O verificador pode abrir a tampa da lata e remover a amostra do teste.

9. Exposição da pressão: O calibre de pressão digital é usado para controlo automàtica a pressão de teste dentro do tanque.

10. A base do equipamento é equipada com os 4 rodízios móveis do freio para o movimento e a fixação fáceis.

Parâmetros:

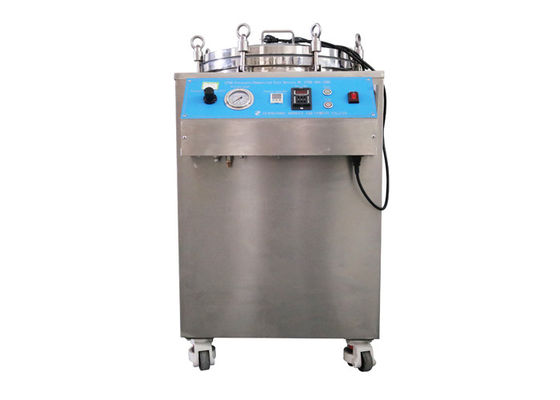

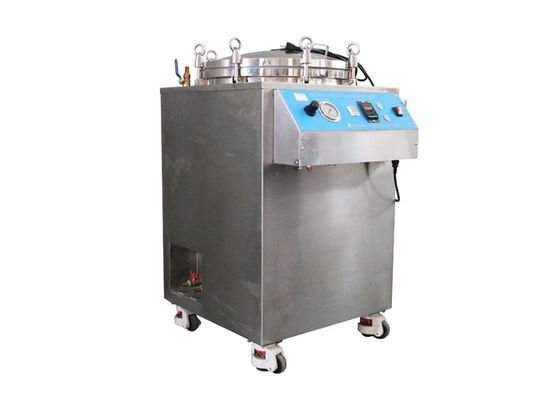

Opinião da imagem:
