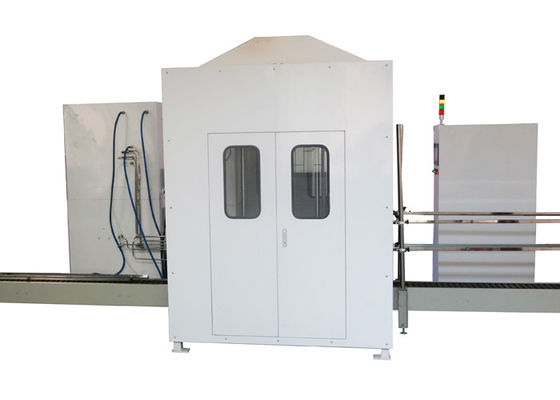

- Na linha máquina de soldadura automática automática da máquina de soldadura da chama

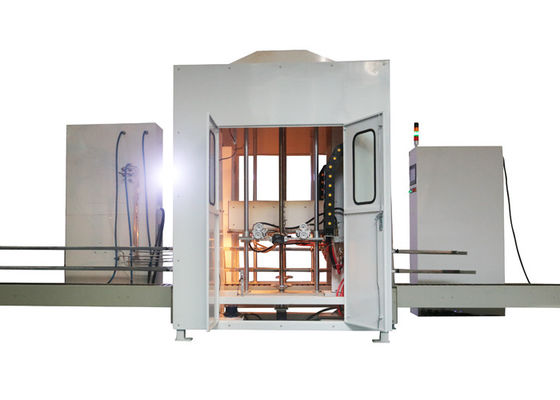

- Na linha máquina de soldadura automática automática da máquina de soldadura da chama

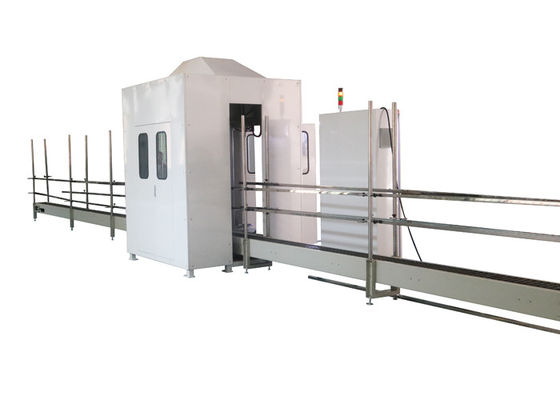

- Na linha máquina de soldadura automática automática da máquina de soldadura da chama
video
- Na linha máquina de soldadura automática automática da máquina de soldadura da chama
Detalhes do produto:
Lugar de origem: China
Marca: HongCe
Certificação: calibration certificate (cost additional)
Número do modelo: HJ088
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiatable
Detalhes da embalagem: madeira compensada
Tempo de entrega: 60 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 1 /month ajustado
Contato
Descrição de produto detalhada
Nome do produto: - Na linha máquina de soldadura da chama automática Cor: Branco
Garantia: 1 ano Uso: Máquina de soldadura
Pressão do oxigênio: ≥5bar Pressão do nitrogênio: 3 ~ 7bar
Tipo de gás: LPG/NG Linha velocidade de transportar a linha: Velocidade de solda: 1-3m/min
Realçar:

Na linha máquina de soldadura automática da chama

,

máquina de soldadura automática da chama 3m/min

- Na linha máquina de soldadura automática automática da máquina de soldadura da chama



Informações sobre o produto:

A soldadura automática da chama, igualmente conhecida como a soldadura da arma da fileira, adota geralmente o multi modo do aquecimento da chama do bocal ou do túnel da chama. Com o modo linear da rotação da transmissão ou do worktable do workpiece, a conversão do conjunto que posiciona, pré-aquecendo e aquecendo-se, transportando o fluxo da solda, refrigerar, a desmontagem e os outros processos pode ser realizada. De acordo com as necessidades, o pré-aquecimento múltiplo e as estações de aquecimento podem ser ajustados para aquecer o workpiece nas seções. A fim assegurar a temperatura uniforme na área comum, a tocha de solda e a posição do aquecimento do workpiece sobre cada posição devem razoavelmente ser configuradas. Caso necessário, o balanço da tocha de solda ou a rotação do workpiece podem ser usados para realizar o aquecimento uniforme da junção soldada.

O equipamento de soldadura da chama automática é composto do sistema mecânico, do sistema de controlo automático e do sistema de solda. Não importa o que o tipo do equipamento é usado, os seguintes fatores devem ser considerados para o equipamento de soldadura da chama automática:

Conjunto e carga do workpiece; solda e fluxo do pré-ajuste; modo de aquecimento; refrigerar e descarregar das peças soldadas.

A chama automática que solda é amplamente utilizada, como o evaporador no refrigerador livre da geada, o evaporador e o condensador no condicionador de ar. A maioria deles são estrutura da aleta composta do tubo de cobre e aleta de alumínio. Para a conexão de grandes e cotovelos de cobre em forma de u pequenos, a maioria deles são equipados com os anéis pré-fabricados da solda e soldados pela máquina de soldadura da chama automática. O gás do acetileno, o gás de petróleo liquefeito ou o gás do propano podem ser usados como o gás combustível da máquina de soldadura da chama automática, e o gás do propano é o melhor. Ao mesmo tempo, o borato trimethyl é introduzido no gás como o agente protetor de soldadura da emenda para impedir a oxidação e melhorar a aparência.

Princípio de equipamento:

Com a automatização do processo de soldadura, a linha velocidade e a chama da linha do transporte são controladas eficazmente para realizar o controle eficaz do tempo de solda; ao mesmo tempo, o controle eficaz do fluxo do gás faz a temperatura de solda e a formação da associação da solda seja controlada bem para assegurar a estabilidade e a consistência da qualidade de solda.

Use exigências

1. Fonte de alimentação: 3 fio 380VAC da fase 5; 220V monofásico, 50Hz, escala de flutuação ±10% da tensão.

2. Pressão de água refrigerando: 2 ~ 6bar

3. Pressão de ar comprimido: 5 ~ 8bar

4. Pressão de gás: gás natural: >1.2bar; LPG: >0.6bar

5. Pressão do oxigênio: ≥5bar.

6. Pressão do nitrogênio: 3 ~ 7bar.

7. Temperatura ambiental: 0 ℃ do ℃~ 40, humidade relativa: 30 ~ RH de 98%.

Índice técnico do equipamento:

1. Especificação: soldadura automática do U-tubo curto do permutador de calor, 1-3 fileiras dos produtos. Quando a altura da superfície da corrente da correia transportadora é 400mm, o equipamento pode adaptar-se à altura do produto de 200 ~ 1400mm;

A altura da correia transportadora está a uma h-altura (unidade: 600 milímetros).

2.Production linha velocidade:

Especificação do tubo pequeno Ф 7 de U: a linha velocidade de duas fileiras dos produtos não será menos de 3,0 m/minuto; a linha velocidade de 3 fileiras dos produtos não será menos de 2,5 m/mínima.

3. Exigências do Workpiece: superfície limpa do workpiece, nenhuma camada óbvia do óxido, especificação uniforme, posição uniforme do anel;

4. Efeito de solda: a solda flui uniformemente, a associação derretida está completa, e não há nenhuma soldadura falsa e nenhuma camada enegrecida do óxido. Sob a condição da produção em massa, a taxa qualificada de junção da solda > 98% (à exceção dos defeitos de solda causados por defeitos de qualidade da solda, da solda que formam defeitos, da limpeza pobre da solda, da grande flutuação da pressão da fonte do gás, etc.)

Estrutura principal

A parte principal

1. Tamanho de corpo da máquina da soldadura: 1750 (L) x 1650 milímetros (W);

2. Pré-aqueça o pelotão: há dois grupos, um em cada lado.

3. Arma de solda: há dois grupos, um para cada lado.

O número de bocais para zarabatanas pré-aquecendo e de solda é 30/30.

4. Modo refrigerando do Workpiece: refrigerar de ar;

5. Capa do fumo: φ 350 do tamanho da conexão; (o cliente é responsável para o projeto e a instalação do sistema de exaustão)

6. Sistema de refrigeração da água: a ferramenta de solda é protegida refrigerando a água de circulação para prolongar a vida útil do bocal e para pará-la automaticamente sem água.

7. Modo da selagem do equipamento: totalmente incluido.

Parâmetro:

Parâmetros técnicos do equipamento
Comprimento da linha do transporte Segmento anterior segmento médio segmento traseiro
6000 1750 7250
Largura da placa de corrente >120mm
Linha velocidade de transportar a linha Velocidade de solda: 1-3m/min
Tipo de gás LPG/NG
Modo de selagem de anfitrião de solda Totalmente fechado
Dimensões básicas do equipamento (para a referência única)

tamanho principal da máquina: 1750mm x1650mm x2500mm

gás/armário elétrico: 1200mm x400mm x2000mm



- Na linha máquina de soldadura automática automática da máquina de soldadura da chama 0

- Na linha máquina de soldadura automática automática da máquina de soldadura da chama 1
