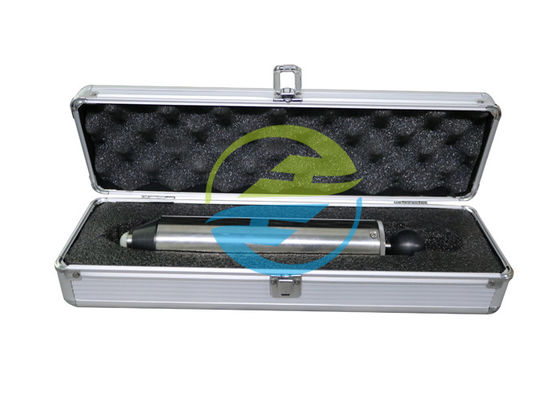

Máquina de testes do impacto do IEC 60068-2-75 - martelo operado mola do impacto 1J

Máquina de testes do impacto do IEC 60068-2-75 - martelo operado mola do impacto 1J

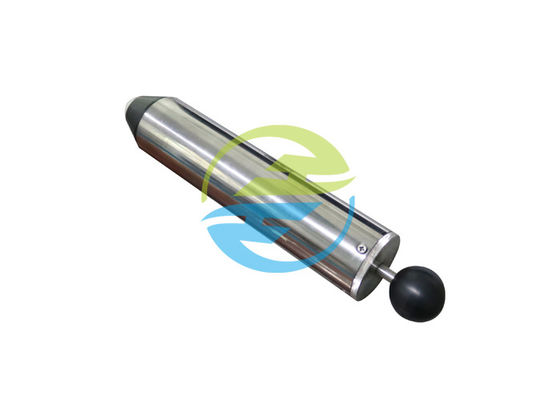

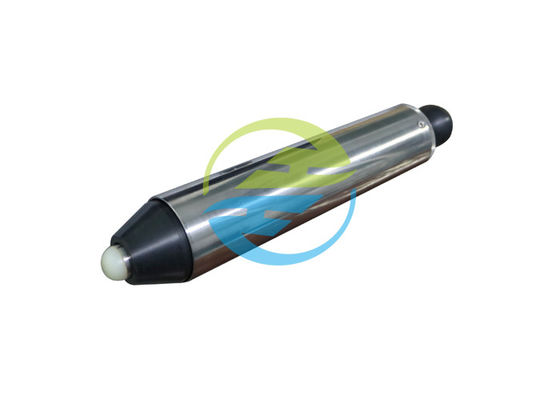

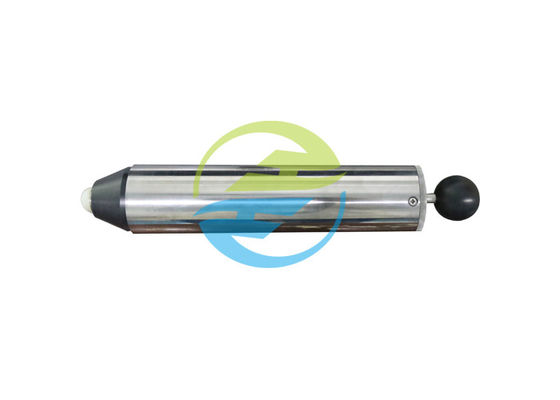

Exemplo do instrumento do teste do martelo da mola
A figura E.1 mostra um exemplo de um instrumento do teste do martelo da mola que cumpre com a cláusula 5, para as energias que não excedem 1 J. A massa do conjunto do corpo é o ± 1250 de g 10 G. A cabeça de martelo é fixada ao eixo do martelo de tal maneira que a distância de sua ponta ao plano do impacto (o plano do truncamento do cone), quando o elemento impressionante está no ponto da liberação, tem aproximadamente o valor mostrado para a compressão da mola na tabela E.1.                     Máquina de testes do impacto

O cone tem uma massa de aproximadamente 60 g e a mola do cone é tal que exerce uma força de aproximadamente 5 N quando as maxilas da liberação estão no ponto de liberar o elemento impressionante. As molas do mecanismo de liberação são ajustadas de modo que exerçam apenas a suficiente pressão manter as maxilas da liberação na posição contratada.                                                                                          Máquina de testes do impacto
O instrumento está armado puxando o botão de armamento até que as maxilas da liberação contratem com o sulco no eixo do martelo. O cone da liberação do instrumento do teste é empurrado contra as posições prescritas sobre o espécime, perpendicular à superfície do espécime. A pressão está aumentada lentamente de modo que o cone mova relativo ao corpo do instrumento até que esteja em contato com as barras da liberação, que se movem então para operar o mecanismo de liberação e para permitir que o martelo golpeie o espécime.

                                                                           Máquina de testes do impacto

Padrão: Teste Ehb do IEC 60068-2-63, do IEC 60068-2-75, IEC 60335-1, IEC 60598-1, IEC 60950, e IEC 60065

Aplicação: Este dispositivo é pretendido testar a resistência de impacto para descascar, o braço, o punho, o botão, luzes indicadoras e máscaras de funcionamento do dispositivo elétrico para o agregado familiar ou a finalidade similar, verificar o desempenho da segurança e a força do produto.

Amostra do teste: Shell, braço de funcionamento, punho, botão, luzes indicadoras e máscaras

Característica:

1. O martelo do impacto é composto de três porções:

A. Shell. Inclui o alojamento, o guia do elemento do impacto e o mecanismo de liberação, e as peças fixadas nestas peças.

Elemento de B. Impacto. Incluindo o martelo, a cauda do martelo e o punho de incêndio.

Cone de C. Liberação.

2. Princípio de funcionamento

O martelo gera a energia do impacto pela massa e pelo movimento do elemento do impacto. Ao puxar o punho de funcionamento, a parada da garra da liberação no ponto da liberação do elemento do impacto, a mola do martelo está pressionada, quando a quantidade da compressão é diferente, a mola liberará a energia diferente. Para o multi martelo do impacto da energia, gire a tampa de extremidade para selecionar a energia correspondente do impacto. A energia do impacto foi calibrada na facilidade da calibração antes da entrega.                              Máquina de testes do impacto

Parâmetros:
