A ponta de prova de UL1278 UL507 para o filme revestiu o fio 19,1 milímetros para verificar a acessibilidade de Live Parts

Ponta de prova de UL1278 UL507 para fio Filme-revestido 19,1 milímetros para verificar a acessibilidade de Live Parts

Descrição UL1278 na cláusula 8.1~8.5:

Acessibilidade 8 de Live Parts

8,1 uma peça elétrica de um calefator assim será encontrada ou encerrada que a proteção contra o contato involuntário com as peças vivas uninsulated estará fornecida, salvo que esta exigência não se aplica a um elemento visivelmente de incandescência do aberto-fio e às conexões imediatamente junto ao elemento. Veja que 3,1, 8,2, 32,7 e 32,1 4. tampões isolados da escova do motor não exigem cercos adicionais.

8,2 a exigência em 8,1 não se aplica à bainha de um elemento metal-folheado isolado em um calefator que tem a disposição para aterrar o cerco, embora tal bainha seja considerada ser uma parte viva desencapada quando os afastamentos estão sendo medidos.

8,3 em determinar se uma abertura em um cerco é aceitável, a consideração deve ser dada a:

a) A proximidade das peças vivas uninsulated (como determinado aplicando 8,1, 8,2, 8,4, 8,5, e 8,1 5 e

b) A possibilidade da emissão de isolação ardente, do metal derretido, e de materiais similares com a abertura (como determinado aplicando 7,3 – 7,6.)                   Ponta de prova do dedo do teste

8,4 para reduzir a probabilidade do contato involuntário que pode envolver um risco de choque elétrico de uma parte viva uninsulated ou de um fio filme-revestido, uma abertura em um cerco cumprirá com o (a) ou o (b).

a) Para uma abertura que tenha uma dimensão menor (veja 8,8) menos de 1 polegada (25,4 milímetros), tal parte ou fio não serão contactados pela ponta de prova ilustraram em figura 8,3.

b) Para uma abertura que tenha uma dimensão menor de 1 polegada ou mais, tal parte ou fio serão espaçados da abertura como especificado na tabela 8,1.                                                                                                      Ponta de prova do dedo do teste

Exceção: Um cerco integral de um motor não precisa de cumprir com estas exigências se cumpre com as exigências em 8,5.

8,5 no que diz respeito a uma parte ou a um fio como mencionado em 8,4, em um cerco integral de um motor como mencionado na exceção a 8,4:

a) Uma abertura que tenha uma dimensão menor (considera que 8,8) menos de 3/4 de polegada (1 9,1 milímetros) é aceitável se:

1 ) o fio Filme-revestido não pode ser contactado pela ponta de prova ilustrou em figura 8,2;

2) Em um motor diretamente acessível (veja 8,9), uma parte viva uninsulated não pode ser contactada pela ponta de prova ilustrou em figura 8,4; ou

3) Em um motor indiretamente acessível (veja 8,9), uma parte viva uninsulated não pode ser contactada pela ponta de prova ilustrou em figura 8,1.

b) Uma abertura que tenha uma dimensão menor de 3/4 de polegada (1 5,1 milímetros) ou mais são aceitável se uma peça ou um fio são espaçados da abertura como especificado na tabela 8,1.                           Ponta de prova do dedo do teste

Padrão: UL398 figo 8,2 (PA170B), UL507 (PA170D), UL749 figo 2, UL982 figo 58,6 e UL1278 figo 8,2 (PA140A).

Aplicação: É usada para os testes de linhas de revestimento do esmalte (isto é, transformadores e indutores).

Amostra do teste: Transformadores e indutores.

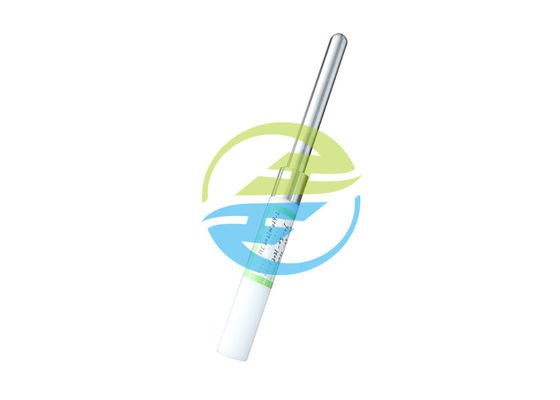

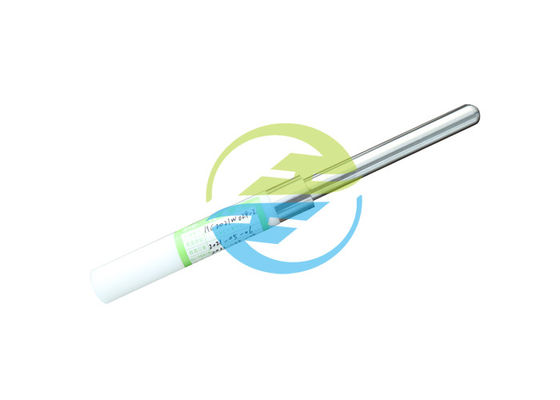

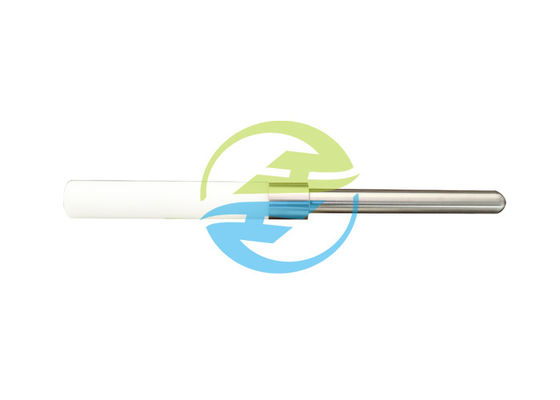

Característica: O punho + a ponta de prova de nylon, é fabricada de acordo com a figura padrão.                                          Ponta de prova do dedo do teste
