dispositivo do teste da câmara de poeira 3000L para verificar a proteção contra a poeira

câmara de poeira 3000L - dispositivo do teste para verificar a proteção contra a poeira

A câmara do teste da areia e da poeira é projetada e fabricada de acordo com IEC60529-2001 < Degrees="" of="" protection="" provided="" by="" enclosure=""> o figo 2, IEC60068-2-68 e etc. Simula artificialmente o ambiente da poeira para testar a capacidade da poeira-prova das amostras do teste.

O dispositivo do teste é apropriado para a areia dos produtos elétricos e o teste da poeira de primeiros 5 e 6 numerais característicos (IP5X e IP6X).    Equipamento de teste da proteção do ingresso

A câmara pode fornecer um fluxo não-laminar do ar verticalmente de circulação poeira-carregado, pode ser cronometrada controlado; também para ser equipado com uma bomba de vácuo que possa limpar a amostra do teste, o volume da exaustão e a pressão podem ser ajustados; além, a câmara interna é configurada com um dispositivo de controle da temperatura do fluxo de ar, para assegurar-se de que o teste esteja sob circunstâncias ambientais padrão.           Equipamento de teste da proteção do ingresso

De acordo com as exigências padrão, esta câmara do teste usa o ambiente simulado artificial da poeira para testar a capacidade da poeira-prova da amostra. As exigências detalhadas e os critérios da qualificação devem ser de acordo com IEC60529-2001, IEC60068-2-68 ou padrões do produto.

                                                           Equipamento de teste da proteção do ingresso

Parâmetros principais:

1. Tamanho de trabalho (milímetro): 1500*2000*1000 (D*W*H)
2. Princípios de projeto básico: Um funil cônico é projetado. Há porto da coleção de poeira e porto da extração de poeira na parte inferior. Um fã de circulação da turbina de alta pressão é instalado no porto da sução da poeira para enviar a poeira extraída à parte superior da câmara interna, e a poeira é fundida então para baixo verticalmente da parte superior, para começar o ciclo.
3. Material interno: Placa de aço inoxidável de SUS304B
4. Material externo: Pulverização A3 eletrostática
5. grande janela de observação no meio da porta
6. O projeto original do canal de ar assegura a concentração de fluxo de ar laminar na caixa
7. Estrutura básica: caixa do pré-tratamento, caixa do teste, porto da sução, caixa de coleta da poeira, dispositivo de sopro de circulação da poeira, sistema do vácuo, tanque de armazenamento da poeira, válvula de fluxo, sistema de aquecimento, lâmina do recuo, plataforma giratória da amostra, rede protetora da tomada, tubulação do retorno da poeira do medidor da concentração, etc.
8. A concentração da areia e de poeira na câmara e na tubulação é ³ de 2kg/m
9. Velocidade do fluxo de ar: ≤2m/s (ajustável)
10. Dosagem da areia do teste (ou o talco): 2kg ~ 4kg/³ de m
11. Sistema de controlo inteligente do PLC e do tela táctil                            Equipamento de teste da proteção do ingresso
12. Sensor do teste PT100
13. Instrumento sobre a função da proteção da temperatura
14. Proteção da perda da fase da fonte de alimentação
15. Interruptor do escapamento
16. Fonte de alimentação: AC380 V, 60 hertz, 3.5KW
17. Porta: porta de vidro moderada
18. Bomba de vácuo 60~600L/H
19. Válvula de regulamento da pressão, bocal da sução e pressão regulando o grupo de três partes
20. Controlador: controlador programável (este controlador tem as seguintes funções do ajuste arbitrário)

1. Tempo de sopro da poeira (parada, sopro) m/s, ajustável
2. Período de ciclo: arbitrariamente ajustável
3. Tempo do teste do pré-ajuste: 0s ~ 9999m59s, ajustável                                         Equipamento de teste da proteção do ingresso
4. Poder sobre: fora-em-fora

21. peneira Quadrado-engrenada: o diâmetro de fio nominal é 50μm, largura nominal de uma diferença entre fios é 75μm
22. Ventilador: todo o fã centrífugo plástico

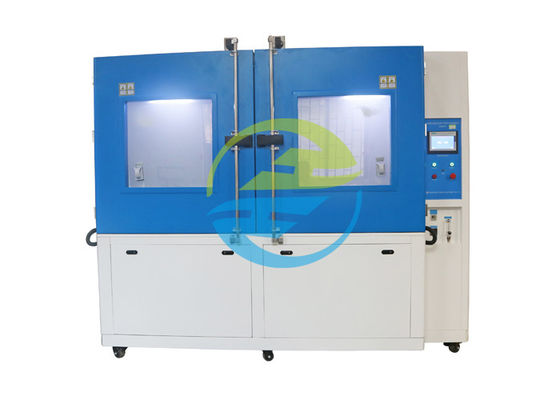

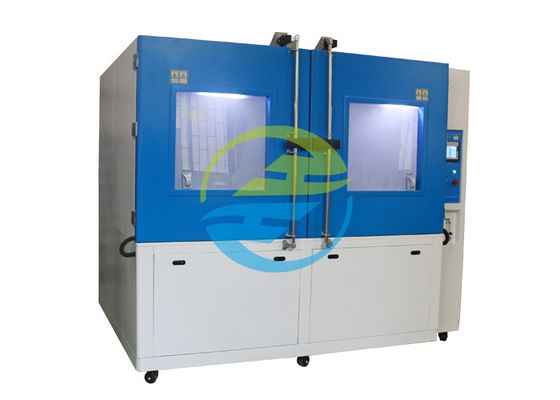

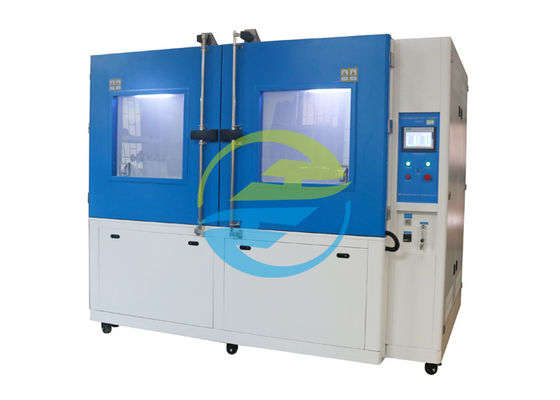

Imagem para a referência:
