Instrumento da calibração do martelo da mola IEC60068-2-75 para o laboratório

Instrumento da calibração do martelo da mola IEC60068-2-75 para o laboratório

  • Instrumento da calibração do martelo da mola IEC60068-2-75 para o laboratório
  • Instrumento da calibração do martelo da mola IEC60068-2-75 para o laboratório
  • Instrumento da calibração do martelo da mola IEC60068-2-75 para o laboratório
  • Instrumento da calibração do martelo da mola IEC60068-2-75 para o laboratório
Instrumento da calibração do martelo da mola IEC60068-2-75 para o laboratório
Detalhes do produto:
Lugar de origem: CHINA
Marca: HongCe
Certificação: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Número do modelo: CSH-1
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiatable
Detalhes da embalagem: madeira compensada
Tempo de entrega: 25 dias
Termos de pagamento: T/T.
Habilidade da fonte: 15 grupos pelo mês
Contato
Descrição de produto detalhada
Precisão: 0.01J A escala de medição máxima: 0-2J
Energia do impacto: Máximo 2J Pêndulo do diâmetro: 20 mm
Realçar:

Máquina para teste de impacto

,

Máquina de ensaio de impacto do pêndulo

Dispositivo da calibração para o instrumento da calibração do martelo da mola


Detalhes do produto:
Como as exigências mostradas no IEC60068-2-75, este dispositivo da calibração é usado para testar a energia do impacto do martelo da mola. É o equipamento especial para o laboratório.

Porque é difícil medir diretamente para a energia oferecida do martelo calibrado da mola, o princípio da calibração deste dispositivo é comparando a energia que é calculada pela massa da altura do pêndulo e da gota.

A capacidade a mais de alta resolução deste dispositivo é 0.01J. O mecanismo de liberação é melhorado no projeto, pode máximo reduzir a influência da vibração no teste quando o o aluguer do martelo da mola, a haste do pêndulo e o rolamento aeroespacial são feitos do aço importado da boa qualidade, de modo que para melhorar a precisão e a estabilidade do dispositivo.

A capacidade a mais de alta resolução deste dispositivo é 0.01J. O mecanismo de liberação é melhorado no projeto, pode máximo reduzir a influência da vibração no teste quando o o aluguer do martelo da mola, a haste do pêndulo e o rolamento aeroespacial são feitos do aço importado da boa qualidade, de modo que para melhorar a precisão e a estabilidade do dispositivo.


Parâmetros técnicos:

Precisão 0.01J
A escala de medição máxima 0-2J
Energia do impacto Máximo 2J
O peso Tampa de cobre do peso (2J)
Diâmetro do sulco do guia 51mm
Pêndulo Aço
Pêndulo do diâmetro 20mm
Pêndulo do comprimento ± 2,5mm de 635mm
Pêndulo H ± 2mm de 120mm
Pêndulo D ± 0,5mm de 20mm
Pêndulo W ± 0,01mm de 4mm
A perda de energia do pêndulo <0>
Libere o dispositivo C.A. Mecânico
Distância do disparador >30mm
Referência Figo do IEC 60068-2-75. B1


Procedimento para a calibração de martelos da mola:

Princípio B.1 de calibração

O princípio deste procedimento da calibração é comparar a energia fornecida por um martelo da mola, que seja difícil de medir diretamente, à energia de um pêndulo, calculada de suas massa e altura da queda.



Construção B.2 do dispositivo da calibração

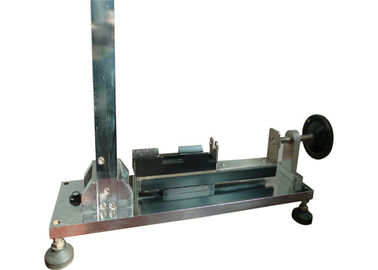

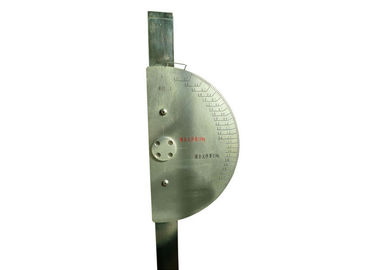

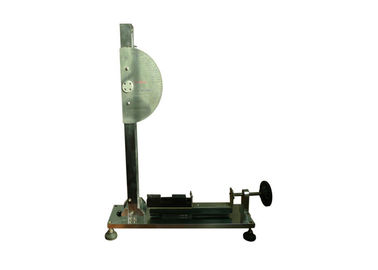

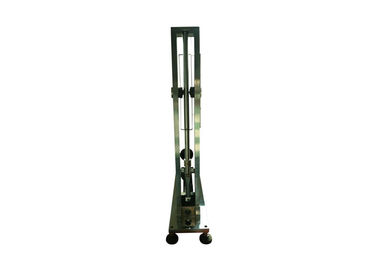

O dispositivo montado da calibração é mostrado na figura B.1. Independentemente do quadro, as peças principais são um rolamento “a”, um ponteiro “b” do arrasto, um pêndulo “c”, uma base “d” da liberação e um dispositivo “e” da liberação.

A peça principal do dispositivo da calibração é o pêndulo “c” mostrado na figura B.2. À gama mais baixa deste pêndulo é fixado uma mola de aço com os detalhes mostrados na figura B.3. A mola é do aço da mola, não exigindo nenhum tratamento especial, e é fixada rigidamente ao pêndulo “c”.

A figura B.4 mostra algumas peças em grande escala



Deve-se notar que a esta primavera está projetada para os martelos de calibragem da mola que têm características como definido na tabela 1 para os valores da energia iguais a ou o menos de 1 J. Para os martelos de calibragem da mola que têm características como definidas para 2 J, a mola do pêndulo do dispositivo de calibragem precisaria de ser de um projeto diferente.



A fim obter características apropriadas da fricção do ponteiro, uma parte de pano tecido grosso é colocada entre as superfícies de metal do rolamento, os fios de piano que estão sendo dobrados de tal maneira que uma força pequena é exercida contra o pano.

Porque o dispositivo da liberação é removido durante a calibração do dispositivo da calibração, o dispositivo da liberação é fixado à base da liberação por meio dos parafusos.



Método B.3 da calibração do dispositivo da calibração

A calibração do dispositivo da calibração é efetuada usando um elemento impressionante “g” da calibração tomado de um mola-martelo, segundo as indicações da figura B.5. Antes da calibração, o dispositivo da liberação é removido do dispositivo da calibração.



O elemento impressionante da calibração está suspendido por quatro linhas de linho “h” dos pontos de suspensão situados em um plano horizontal, 2000 milímetros acima do ponto do contato entre o pêndulo e o elemento impressionante da calibração quando o último está em sua posição de resto. O elemento impressionante da calibração é permitido balançar contra o pêndulo e o ponto do contato sob circunstâncias dinâmicas, aponta “k”, será não mais de 1 milímetro abaixo do ponto do contato na posição de resto. Os pontos de suspensão são levantados então sobre uma distância igual à diferença entre ambos os pontos de contato.


Instrumento da calibração do martelo da mola IEC60068-2-75 para o laboratório 0
Instrumento da calibração do martelo da mola IEC60068-2-75 para o laboratório 1
Instrumento da calibração do martelo da mola IEC60068-2-75 para o laboratório 2
