Dispositivo da calibração IEC60068-2-75 para o martelo operado mola do impacto

IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer

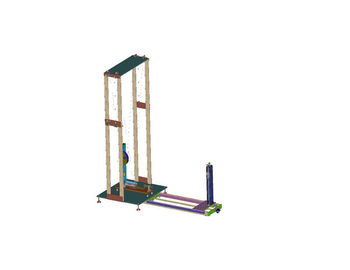

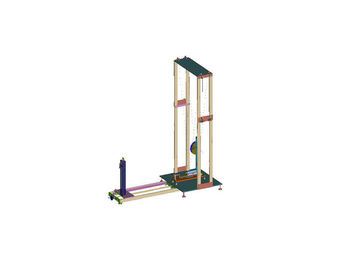

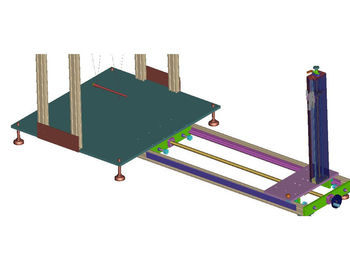

IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer IEC60068-2-75 Calibration Device for Spring Operated Impact Hammer

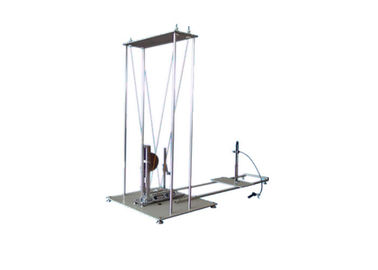

Imagem Grande :  Dispositivo da calibração IEC60068-2-75 para o martelo operado mola do impacto

Detalhes do produto:

Lugar de origem: CHINA
Marca: HongCe
Certificação: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Número do modelo: CSH-2

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 conjunto
Preço: Negotiatable
Detalhes da embalagem: madeira compensada
Tempo de entrega: 25 dias
Termos de pagamento: T/T.
Habilidade da fonte: grupo 15 pelo mês
Descrição de produto detalhada
Precisão: 1.0.01J Precisão de repetição: ±0.01J
Faixa de medição: 0~2J Elemento do impacto para a calibração: 250g
Realçar:

equipamento de teste de impacto

,

Máquina de ensaio de impacto do pêndulo

Dispositivo da calibração IEC60068-2-75 para o martelo operado mola do impacto





Detalhes do produto:

Conformando-se às exigências padrão IEC60068-2-75 do acessório B, este dispositivo do teste é projetado e fabricado para a calibração do martelo da mola.

Padrão: Anexo A do IEC 60068-2-63, anexo B do IEC 60068-2-75

Aplicação: Este dispositivo é pretendido verificar a precisão do dispositivo da calibração do martelo da mola.

Amostra do teste: Dispositivo da calibração para martelos operados mola do impacto



Característica: Cumpra com a exigência do padrão IEC60068-2-63 e IEC60068-2-75



Parâmetros técnicos:

Precisão 0.01J
Precisão de repetição ±0.01J
Escala da medida 0~2J
Elemento do impacto para a calibração 250g
Ponto de referência energia do impacto 1J conseguida com uma altura de uma queda de 408±1mm



Procedimento para a calibração de martelos da mola



Princípio B.1 de calibração

O princípio deste procedimento da calibração é comparar a energia fornecida por um martelo da mola, que seja difícil de medir diretamente, à energia de um pêndulo, calculada de suas massa e altura da queda.



Construção B.2 do dispositivo da calibração

O dispositivo montado da calibração é mostrado na figura B.1. Independentemente do quadro, as peças principais são um rolamento “a”, um ponteiro “b” do arrasto, um pêndulo “c”, uma base “d” da liberação e um dispositivo “e” da liberação.

A peça principal do dispositivo da calibração é o pêndulo “c” mostrado na figura B.2. À gama mais baixa deste pêndulo é fixado uma mola de aço com os detalhes mostrados na figura B.3. A mola é do aço da mola, não exigindo nenhum tratamento especial, e é fixada rigidamente ao pêndulo “c”.

A figura B.4 mostra algumas peças em grande escala



Deve-se notar que a esta primavera está projetada para os martelos de calibragem da mola que têm características como definido na tabela 1 para os valores da energia iguais a ou o menos de 1 J. Para os martelos de calibragem da mola que têm características como definidas para 2 J, a mola do pêndulo do dispositivo de calibragem precisaria de ser de um projeto diferente.



A fim obter características apropriadas da fricção do ponteiro, uma parte de pano tecido grosso é colocada entre as superfícies de metal do rolamento, os fios de piano que estão sendo dobrados de tal maneira que uma força pequena é exercida contra o pano.

Porque o dispositivo da liberação é removido durante a calibração do dispositivo da calibração, o dispositivo da liberação é fixado à base da liberação por meio dos parafusos.



Método B.3 da calibração do dispositivo da calibração

A calibração do dispositivo da calibração é efetuada usando um elemento impressionante “g” da calibração tomado de um mola-martelo, segundo as indicações da figura B.5. Antes da calibração, o dispositivo da liberação é removido do dispositivo da calibração.



O elemento impressionante da calibração está suspendido por quatro linhas de linho “h” dos pontos de suspensão situados em um plano horizontal, 2000 milímetros acima do ponto do contato entre o pêndulo e o elemento impressionante da calibração quando o último está em sua posição de resto. O elemento impressionante da calibração é permitido balançar contra o pêndulo e o ponto do contato sob circunstâncias dinâmicas, aponta “k”, será não mais de 1 milímetro abaixo do ponto do contato na posição de resto. Os pontos de suspensão são levantados então sobre uma distância igual à diferença entre ambos os pontos de contato.



Quando o sistema de suspensão é ajustado, a linha central do elemento impressionante “g” da calibração será perpendicular à superfície do impacto do pêndulo “c” e o elemento impressionante da calibração será horizontal no momento do impacto.



Quando o elemento impressionante da calibração está em sua posição de resto, o dispositivo da calibração está colocado de modo que o ponto “k” seja posicionado exatamente na cabeça do elemento impressionante da calibração.



Para obter resultados seguros, o dispositivo da calibração é fixado rigidamente a um apoio maciço, por exemplo a uma parte estrutural de uma construção.



A altura da queda é medida no centro de gravidade do elemento impressionante da calibração e a medida pode ser facilitada usando um dispositivo do nível líquido que consiste em dois tubos de vidro “j” que são interconectados por meio de uma mangueira flexível. Um dos tubos de vidro é fixo e desde que com uma escala “mim”.



O elemento impressionante da calibração pode ser realizado em sua posição superior por meio de uma linha fina “m” que, quando rompida, cause a liberação do elemento impressionante da calibração.



Para escalar o dispositivo da calibração, um círculo é tirado na placa de escala, no centro deste círculo que coincide com o rolamento do pêndulo e em seu raio que é tal que o círculo estende ao ponteiro do arrasto. Neste círculo, o ponto zero 0 J mostrado na figura B.6 está marcado no ponto indicado pelo ponteiro do arrasto quando o último é trazido no contato com o pêndulo na posição de resto.



A calibração é feita com uma energia do impacto de 1 J, que é conseguido com uma altura de uma queda de 408 milímetros de ± 1 milímetro, com um elemento impressionante da calibração de 250 G.



O ponto na placa de escala que corresponde a 1 J é obtido permitindo que à calibração suspendida o elemento impressionante balance contra o ponto “k” na mola do pêndulo. Após ter batido o pêndulo, o elemento impressionante da calibração não se moverá. A operação é repetida pelo menos 10 vezes e o 1 ponto de J é a média das indicações do ponteiro do arrasto.



As outras pintas da escala são determinadas então como segue:

a) Uma linha reta é tirada através do centro do círculo e dos 0 pontos de J;

b) A projeção ortogonal do 1 ponto de J nesta linha é indicada por P;

c) A distância entre os pontos 0 J e P é dividida em 10 porções iguais;

d) Através de cada ponto divisor, uma linha é perpendicular tirada à linha 0 JP;

e) As interseções entre estas linhas e o círculo correspondem aos valores da energia do impacto iguais a 0,1 J; 0,2 J; até 0,9 J.

O mesmo princípio pode ser usado estendendo a escala além do 1 ponto de J. A divisão da placa de escala “f” é mostrada na figura B.6.



Uso B.4 do dispositivo da calibração

O martelo da mola a ser calibrado é posto na base da liberação e operado então três vezes por meio do dispositivo da liberação; não será liberado manualmente.



Para cada operação, o elemento impressionante do martelo da mola a ser calibrado é girado em uma posição diferente. O valor médio das três leituras no dispositivo da calibração é tomado para ser o valor real da energia do impacto do espécime.

Dispositivo da calibração IEC60068-2-75 para o martelo operado mola do impacto 0





Dispositivo da calibração IEC60068-2-75 para o martelo operado mola do impacto 1
