Detalhes do produto:
Lugar de origem: China
Marca: HongCe
Certificação: calibration certificate (cost additional)
Número do modelo: HJ0609
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiatable
Detalhes da embalagem: madeira compensada
Tempo de entrega: 25 dias
Termos de pagamento: T/T.
Habilidade da fonte: grupo 15 pelo mês
Contato
Descrição de produto detalhada
Padrão: IEC60335-1 Puxe o peso: 20N*2, 30N*2
Peso do torque: 5N*1, 12.5N*1, 17.5N*1 Torque: 0.1Nm, 0.25Nm, 0.35Nm
Frequência da tensão: 1 times/s Tempo do torque: horas 0.01S~99 99 minutos
Realçar:

equipamento de testes portátil do dispositivo

,

verificador portátil do dispositivo

Tensão de Anchorage do cabo e torção do equipamento de teste HJ0609





Informações sobre o produto:

O dispositivo do teste conforma-se a IEC60335-1: 25,15. É usado para testar a tensão e o torque do cabo de alimentação nas duas experimentações terminais dos dispositivos que são com um cabo de alimentação, e do cabo flexível pretendido conectado permanentemente à fiação fixa e a outros dispositivos bondes do agregado familiar, equipamento médico, verificando se o dispositivo de aperto seja seguro.

Os dispositivos fornecidos com um cabo da fonte, e os dispositivos pretendidos ser conectado permanentemente a fiação fixa por um cabo flexível, terão uma ancoragem do cabo. A ancoragem do cabo aliviará condutores da tensão, incluindo a torção, nos terminais e protegerá a isolação dos condutores da abrasão.

Uma marca é feita no cabo quando for sujeitada à força da tração mostrada dentro segue a tabela, em uma distância de aproximadamente 20 milímetros da ancoragem do cabo ou do outro ponto apropriado.

O cabo é puxado então, sem empurrar, para 1 s no sentido o mais desfavorável com a força especificada. O teste é realizado 25 vezes.

O cabo, a menos que em um carretel automático do cabo, é sujeitado então a um torque que seja aplicado tão perto como possível ao dispositivo. O torque é especificado em seguinte tabela e é aplicado por 1 Min.

Durante os testes, o cabo não será danificado e não mostrará nenhuma tensão apreciável nos terminais. A força da tração é reaplicada e o cabo não será deslocado longitudinalmente por mais de 2 milímetros.



Parâmetros técnicos:

Fonte de alimentação AC230V, 50HZ
Puxe pesos da força 20N*2, 30N*2 (a força puxando de 30N, 60N, 80N, 100N pode ser conseguida)
Pesos do torque 5N*1, 12.5N*1, 17.5N*1 (a força 0.1Nm do torque, 0.25Nm, 0.35Nm pode ser conseguida)
Teste épocas 0~9999 (selecionável), 25 vezes são à revelia
Puxe a frequência da força 1 times/s
Braço de torque 20mm
Tempo do torque 0.01S-99 minuto das horas 99
Braçadeira A braçadeira combinada para a força e o torque da tração, combinando pelo rolamento, pode reduzir a fricção ao processar o teste do torque




Tabela – puxe a força e o torque.

Massa do dispositivo (quilogramas)

Puxe a força (N)

Torça (nanômetro)

≤1

30

0,1

> 1 e ≤4

60

0,25

> 4

100

0,35



Procedimento de teste:



1. Pressione o botão do “COMEÇO”, os testes da força da tração começam, depois que alcançam aos tempos do teste do pré-ajuste, o peso do torque serão liberados automaticamente, e então os testes do torque começam. Depois que alcançam ao tempo da torção do pré-ajuste, levante manualmente o peso do torque, a seguir os testes da força e do torque da tração são terminados.



2. Meça para fora a distância entre a marca e a ancoragem do cabo, a distância subtrai 20mm está a um comprimento da retirada após o teste.



3. Quando o processo o teste seguinte, deve pressionar o botão do "RESET" antes de começar o teste, ou o dispositivo do teste não trabalharão.

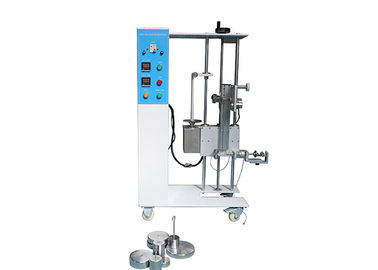

IEC60335-1: 25,15 Verificador da tensão e da torção do cabo de alimentação do verificador do dispositivo elétrico 0

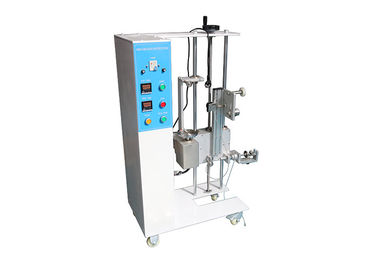

IEC60335-1: 25,15 Verificador da tensão e da torção do cabo de alimentação do verificador do dispositivo elétrico 1

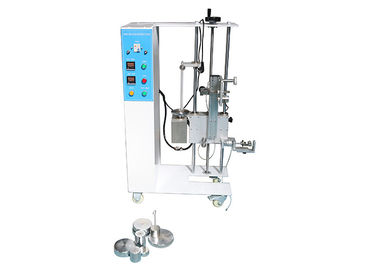

IEC60335-1: 25,15 Verificador da tensão e da torção do cabo de alimentação do verificador do dispositivo elétrico 2
