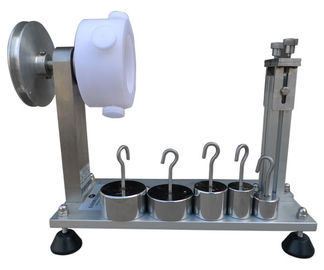

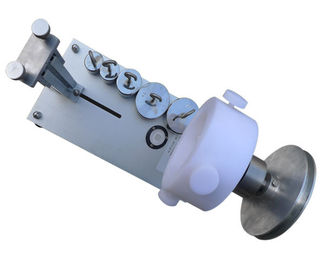

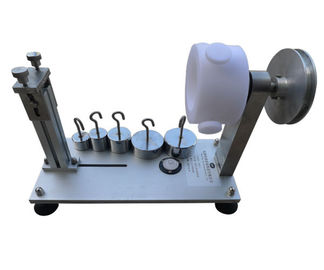

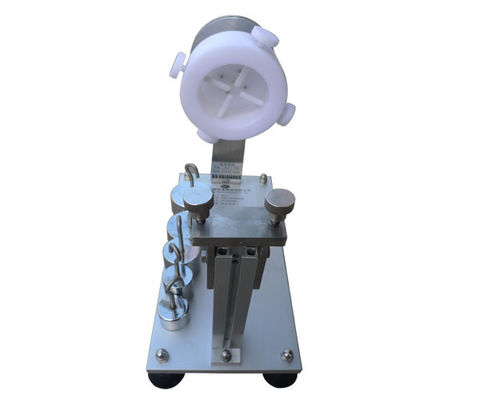

Máquina de teste flexível do torque do cabo para as ancoragens IEC60884-1 do cabo

Máquina de teste flexível do torque do cabo para as ancoragens IEC60884-1 do cabo

Detalhes do produto:

Este verificador conforma-se IEC60884-1 à retenção do cabo do teste da cláusula 23.2.After. o cabo flexível é sujeitado para 1 minuto a um torque como especificado na seguinte tabela:

Valores do teste do torque para ancoragens do cabo:

O cabo flexível é sujeitado então 100 vezes a uma tração de:

• 50 N se a corrente avaliado é 2,5 A,
• 60 N se a corrente avaliado está acima de 2.5A, mas não mais de 16 A e a tensão avaliado são até e incluindo 250 V,
• 80 N se a corrente avaliado está acima de 2.5A, mas não mais de 16 A e a tensão avaliado estão acima de 250 V
• 100 N se o atual avaliado maior de 16 A

Após o teste, o cabo flexível não terá sido deslocado por mais de 2 milímetros. Para acessórios rewirable, a extremidade dos condutores não se terá movido visivelmente nos terminais; para acessórios non-rewirable, não haverá nenhuma ruptura nas conexões elétricas. Para medidas do deslocamento longitudinal, uma marca está feita no cabo flexível em uma distância de aproximadamente 20 milímetros da extremidade do espécime ou do protetor flexível do cabo, antes que esteja sujeitada à tração.

Para acessórios non-rewirable, se não há nenhuma extremidade definitiva ao espécime ou ao protetor flexível do cabo, uma marca adicional é feita no corpo do espécime.

O deslocamento da marca no cabo flexível com relação ao espécime ou ao protetor flexível do cabo é medido quando o cabo flexível for sujeitado à tração.

As trações são aplicadas praticamente sem empurrões cada vez para 1 S.

Será tomado para exercer a mesma tração em todas as partes (núcleo, isolação e bainha) do cabo flexível simultaneamente.

Peso: 2N/3N/5N/7N/8.5N*1

Conforma-se ao padrão: IEC60884 cláusula 23,2 (tabela 18), VDE0620 cláusula 23,2 (table18)
