Ponta de prova da esfera do teste do equipamento de teste IP1X da proteção do ingresso do IEC 60529 50mm com força 10-50N

Ponta de prova da esfera do teste do IEC 60529 IP1X 50mm com 10-50N força, equipamento de teste da proteção do ingresso

Descrições relevantes no IEC 60529:

5,1 breve descrição: Protegido contra o acesso às partes perigosas com a parte traseira de uma mão

Definição: A ponta de prova do acesso, esfera de 50 milímetros de ∅, terá o afastamento adequado das peças perigosas

                                 Equipamento de teste da proteção do ingresso

5,2 a proteção contra o ingresso de objetos estrangeiros contínuos implica que as pontas de prova do objeto até o numeral 2 na tabela 2 não penetrarão inteiramente o cerco. Isto significa que o diâmetro completo da esfera não passará com uma abertura. no cerco.

Tabela 2: Breve descrição: Protegido contra objetos estrangeiros contínuos de 50 milímetros de ∅ e maior

Definição: A ponta de prova do objeto, esfera de 50 milímetros de ∅, não deve inteiramente penetrat

O diâmetro completo da ponta de prova do objeto não passará com uma abertura do cerco.

                                                                                                                              Equipamento de teste da proteção do ingresso

11,4 Table5: A esfera de 50 milímetros de ∅ não penetrará inteiramente e o afastamento adequado será mantido

13,1 Table7: Meios do teste (pontas de prova do objeto e câmara de poeira): Esfera rígida sem punho ou protetor diâmetro de 50+0.05 milímetros

Força do teste: ± 1 0% de 50 N

Equipamento de teste da proteção do ingresso

15,2 condições de teste
A ponta de prova do acesso é empurrada contra todas as aberturas do cerco com a força especificada na tabela 6. Se em parte ou penetra inteiramente, é colocada em cada posição possível, mas em nenhum caso a parada enfrentará inteiramente para penetrar com a abertura.
As barreiras internas são consideradas parte do cerco como definido em 3,1.

Padrão: IEC61032 fig.1, IEC60529 IP1 e IEC60065.

Aplicação: Esta ponta de prova é pretendida verificar a proteção a parte traseira da mão das pessoas contra o acesso às peças perigosas. É igualmente a ponta de prova necessária usada para impedir que as peças perigosas e os objetos estrangeiros contínuos entrem.

Amostra do teste: Peças vivas do cerco facilmente acessível ou peças mecânicas.

Característica: Esta ponta de prova do teste pode ser personalizada. Pode ser usada para o teste de choque anti-elétrico quando equipada com o conector do amphenol. Ou usado para o teste da proteção do cerco quando furo rosqueado aberto de M6 na extremidade do punho (conectado com o dinamômetro da tração e do impulso). A ponta de prova cujo o número de modelo é com “T” é com força.                                                              Equipamento de teste da proteção do ingresso

Parâmetros:

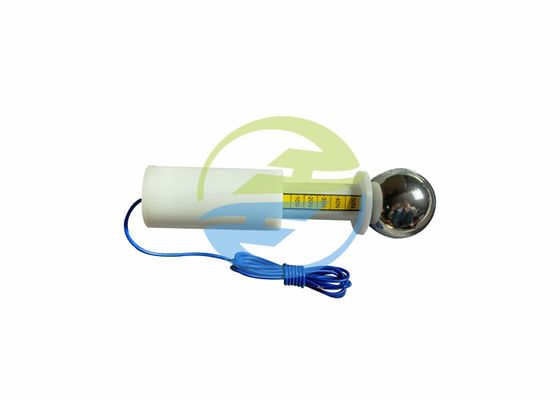

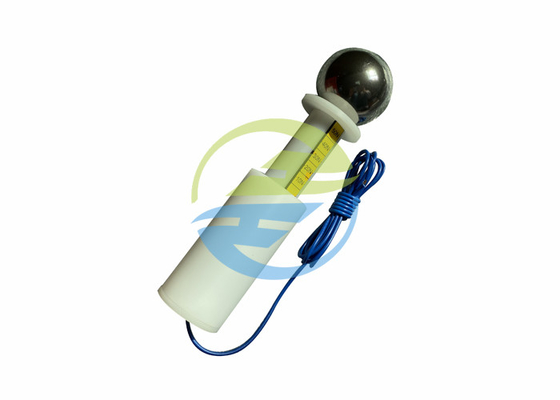

Imagem para a referência:
