Verificador estabilizado auto 19,3 250V do interruptor da caixa SBL da carga da lâmpada da cláusula IEC60669-1

Verificador estabilizado auto 19,3 250V do interruptor da caixa SBL da carga da lâmpada da cláusula IEC60669-1

  • Verificador estabilizado auto 19,3 250V do interruptor da caixa SBL da carga da lâmpada da cláusula IEC60669-1
  • Verificador estabilizado auto 19,3 250V do interruptor da caixa SBL da carga da lâmpada da cláusula IEC60669-1
  • Verificador estabilizado auto 19,3 250V do interruptor da caixa SBL da carga da lâmpada da cláusula IEC60669-1
Verificador estabilizado auto 19,3 250V do interruptor da caixa SBL da carga da lâmpada da cláusula IEC60669-1
Detalhes do produto:
Lugar de origem: porcelana
Marca: HongCe
Certificação: calibration certificate (cost additional)
Número do modelo: HK1503
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiatable
Detalhes da embalagem: Madeira compensada
Tempo de entrega: 45days
Termos de pagamento: T/T
Habilidade da fonte: 10 grupo /month
Contato
Descrição de produto detalhada
amostra do teste: Interruptores da lâmpada do reator do auto (SBL) Medidor da tensão: 0 ~ 300V
Medidor de poder: 0~9KW ESTAÇÕES: 3 estações
Tensão entrada: Ajustável Tensão avaliado pré-ajustada: 250V
Corrente avaliado: 10,13,16,20A opcional tempo da proteção: 1~99s
Realçar:

Verificador do interruptor IEC60669-1

,

Verificador estabilizado auto do interruptor

Verificador estabilizado auto 19,3 250V do interruptor da caixa SBL da carga da lâmpada da cláusula IEC60669-1



Os interruptores pretendidos para cargas estabilizadas auto da lâmpada (SBL) suportarão, sem desgaste excessivo ou o outro efeito prejudicial, os esforços elétricos e térmicos que ocorrem quando o auto de controlo estabilizou circuitos da lâmpada.
A conformidade é verificada conectando a carga como dada na figura 12b através do interruptor sob o teste a uma fonte de alimentação.
Os cálculos são baseados nos seguintes parâmetros a fim ter os valores exigidos para a corrente e mim do inrush 2 t:
– um em perspectiva procura um caminho mais curto a corrente (rms) da fonte do kA 3 no ϕ de cos = 0,9 (retardamento);
– um igual da resistência R 3 ao Ω 0,25 no circuito do teste à carga. Este valor é obtido com um fio que tem uma área de seção transversal de 1,5 milímetros 2 quando os interruptores com corrente avaliado até e incluindo 13 A estão sendo testados e 2,5 milímetros 2 quando os interruptores com corrente avaliado sobre 13 A até e incluindo 20 A estão sendo testados.



Padrão: IEC60669-1: cláusula 2017 19,3

Aplicação: Este dispositivo for apropriado para quebrar o teste de vida da capacidade e da operação normal aos interruptores fixos para a finalidade guardada e similar da casa, especialmente apropriados para o esforço elétrico do interruptor da lâmpada do reator do auto e o teste de esforço térmico quando controle o circuito do diodo emissor de luz. Para verificar se o interruptor pode suportar o uso normal, alguma dano mecânico ou falha de fadiga elétrica sob a operação normal, algum fenômeno da adesão do contato ou fechamento ou fenômeno a longo prazo da desconexão, testá-lo se desgaste excessivo ou outras consequências prejudiciais.

Amostra do teste: Interruptores da lâmpada do reator do auto (SBL)

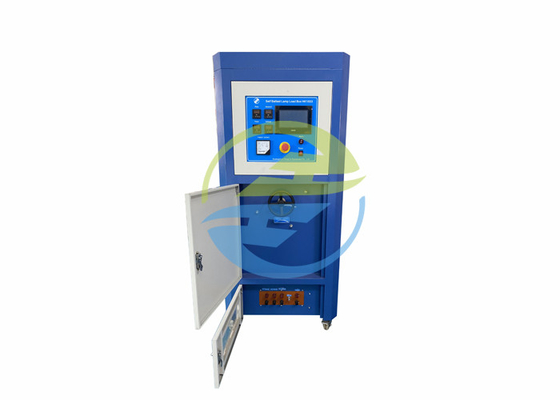

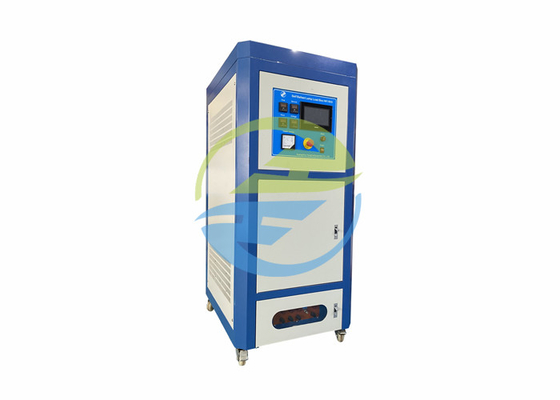

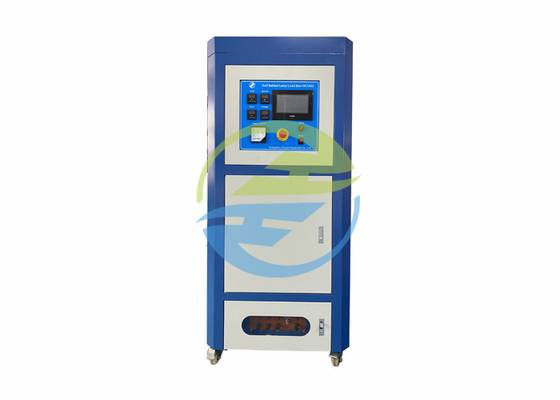

Característica: Dimensão aproximadamente: largamente (800mm) * profundo (800mm) * elevação (1800mm). O quadro é azul e os painéis laterais são brancos claro. Acima da parte dianteira é o painel de controle da operação. No controle há um interruptor de alimentação, uma tensão do teste do produto e de uma exposição do poder instrumentos, alarmes, tela táctil, etc., lá está resistores e combinações da carga do capacitor, contatores da C.A., relés. Há um terminal sob a caixa, que é conectada ao produto na máquina de teste através do fio, e atual de saídas e fornece a carga no processo da inspeção.

O dispositivo de carregamento foi pré-ajustado com condições de carga padrão antes da expedição. Contanto que a tensão do teste for ajustada a 250V~, o operador pressiona o botão de interruptor com a mesma corrente avaliado que o interruptor para ser testado, e seus poder avaliado, forma de onda do impulso, Ipeak e I2 t cumprem as exigências correspondentes do padrão.

Há 3 estações e 3 interruptores podem ser testados ao mesmo tempo.

Com modo de medida e porto dedicado de medida, a placa de fechamento incorporado de 90 graus, fáceis medir-me a forma de onda da saída, o valor atual de Ipeak e valor da energia de2 t, encontram inteiramente os padrões para exigências da medida do equipamento.

O dispositivo é equipado com um regulador de tensão, que possa alcançar a tensão de 250V exija pelo teste do interruptor sem a necessidade de um regulador de tensão externo.

Parâmetros:

NÃO. Artigo Parâmetro
1 Fonte de alimentação fase monofásica AC220V±5%/50Hz
2 Medidor da tensão 0 ~ 300V, precisão 0,5, indicação digital
3 Medidor de poder 0~9KW, precisão 0,5, indicação digital
4 Canal de saída 3
5 tensão avaliado do interruptor do pré-ajuste 250V
6 corrente avaliado 0A, 13A, 16A, 20A opcional (podem ser a tensão do teste e a corrente personalizadas do teste)
7 tensão de entrada Ajustável, para assegurar-se de que a tensão do teste seja 250V
8 Todos os parâmetros de funcionamento são ajustados em 250V~, incluindo W, Ipeak, I2 t, e formas de onda atuais do inrush
9 Cada dispositivo fornece um dispositivo de controle do fechamento (função seleta da “medida” do tela táctil), está cada vez na condução de um ângulo de 90 graus, esta função pode ser usada para a calibração do equipamento e a verificação iniciais da medida.
10 Com função longa/longa da proteção, a época da proteção de 1 ~ 99S pode ser pré-ajustado, proteção do alarme da parada programada.
11

Ambiente do uso: temperatura 5 ~ 40 °C, humidade relativa 20 ~ RH de 90%, pressão atmosférica 80 ~ 106kpa. Nenhuma vibração severa, nenhuma interferência eletromagnética, nenhuma poeira, gás corrosivo, boa dissipação de calor.





Imagem para a referência:

Verificador estabilizado auto 19,3 250V do interruptor da caixa SBL da carga da lâmpada da cláusula IEC60669-1 0
