Detalhes do produto:
Condições de Pagamento e Envio:
|
Estação de funcionamento: | estação de funcionamento 3 | Lâmina largamente: | 0.70±0.01mm |
---|---|---|---|
padrão: | IEC60811-3-1 | Equipado com os pesos: | 1~1000g |
Nome: | Dispositivo de alta temperatura do recorte | Garantia: | 1 ano |
amostra do teste: | Cabos | Uso: | resistência do teste à deformação térmica |
Realçar: | Dispositivo de alta temperatura do recorte IEC60811-3-1,Dispositivo de alta temperatura dado forma setor do recorte |

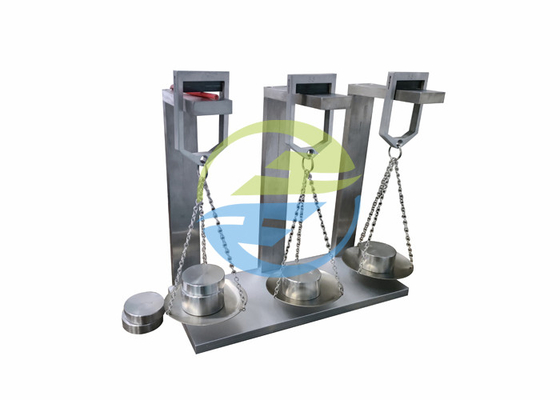

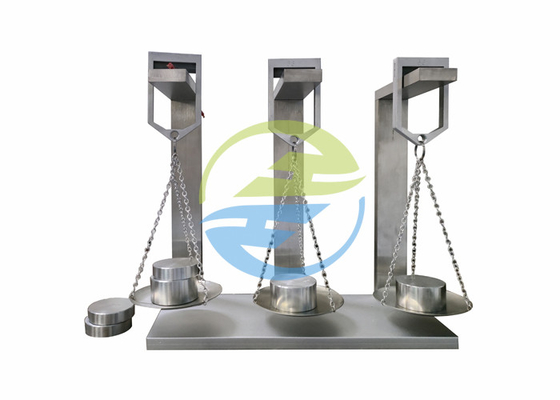

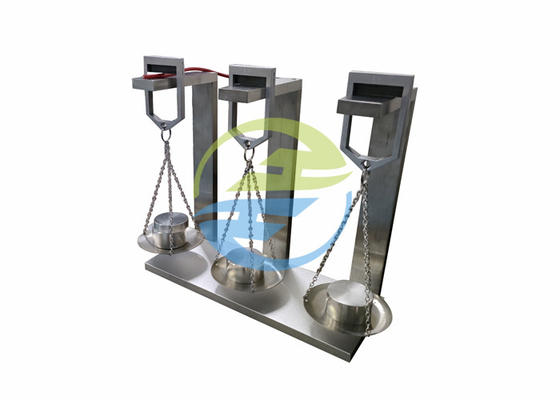

O dispositivo de alta temperatura do recorte IEC60811-3-1 com 90° e 120° Setor-deu forma ao perfil
Posição da cláusula 8.1.3 do IEC 60811-3-1 de cada parte de teste no instrumento do teste
O dispositivo do recorte é mostrado em figura 1, e consiste em uma lâmina retangular com um ± da borda 0,70 0,01 milímetros de largura, que pode ser pressionado contra a parte de teste. Cada parte de teste será colocada na posição mostrada em figura 1. que os cabos lisos sem bainhas serão colocados em seu lado liso. As partes de teste que têm um pequeno diâmetro serão fixadas no apoio de maneira tal que não se curvem sob a pressão da lâmina. As partes de teste de núcleos setor-dados forma serão colocadas em um apoio fornecido com um perfil setor-dado forma apropriado segundo as indicações de figura 1. A força será aplicada em uma perpendicular do sentido à linha central do núcleo; a lâmina igualmente será perpendicular à linha central do núcleo.
Padrão:
IEC 60811-508 cabos elétricos e de fibra ótica — Métodos do teste para materiais não metálicos - parte 508: Testes mecânicos — Teste de pressão na alta temperatura para a isolação e as bainhas, IEC 60811-3-1 figure1. Equipamento de testes do cabo
Aplicação:
Para produtos isolados e revestidos do PVC do fio e do cabo, a medida da resistência à deformação térmica do PVC isolou e revestiu sob a ação da carga térmica e mecânica, o fio da isolação a ser medido pode ser redonda, em forma de leque e o cabo paralelo, revestido para ser medido pode ser redondo ou liso. Não se recomenda usar este método do teste quando a espessura da amostra do teste (isolação ou bainha) menos de 0.4MM. Equipamento de testes do cabo
Amostra do teste:
O PVC isolou e revestiu os produtos do fio e do cabo, o material das luvas deisolamento
Parâmetros:
Estação de funcionamento | 3 estações |
Largura da lâmina | 0.70±0.01mm Equipamento de testes do cabo |
Plano do apoio da amostra | 0°, 90°, 120° uma parte por cada um, pode uso substituível. |
Apoio | Apoio de aço inoxidável liso |
Peso | 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000g, cada um para 3 partes, é totalmente 30 partes. |
