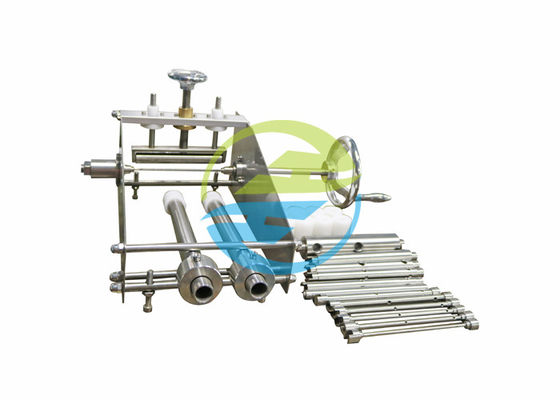

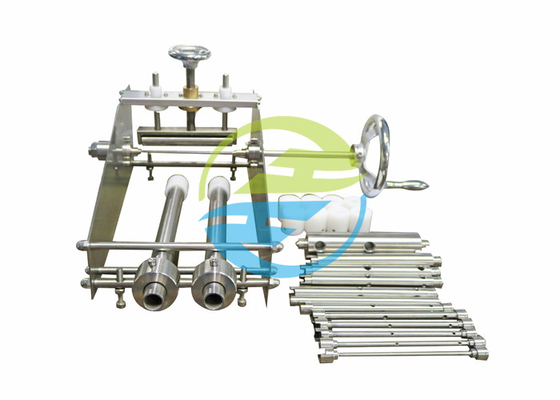

Instrumento frio do teste da curvatura da operação manual para o diâmetro externo dos cabos menos de 12.5mm

Instrumento frio do teste da curvatura da operação manual para o diâmetro externo dos cabos menos de 12.5mm

  • Instrumento frio do teste da curvatura da operação manual para o diâmetro externo dos cabos menos de 12.5mm
  • Instrumento frio do teste da curvatura da operação manual para o diâmetro externo dos cabos menos de 12.5mm
  • Instrumento frio do teste da curvatura da operação manual para o diâmetro externo dos cabos menos de 12.5mm
Instrumento frio do teste da curvatura da operação manual para o diâmetro externo dos cabos menos de 12.5mm
Detalhes do produto:
Lugar de origem: China
Marca: HongCe
Certificação: Third part calibration certificate(cost additional)
Número do modelo: HDX1307
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiatable
Detalhes da embalagem: Madeira compensada
Tempo de entrega: 10 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 20 ajustado pelo mês
Contato
Descrição de produto detalhada
Nome: Instrumento frio do teste da curvatura padrão: IEC60811-1-4 cláusula 8,1 e 8,2
Garantia: 1 ano ESTAÇÕES: 2
Mandrel: 13 PCes diâmetro externo da amostra: 2.5mm ~12.5mm
Aplicação: Teste de dobra na baixa temperatura Método da operação: Manual
Realçar:

Instrumento frio do teste da curvatura da operação manual

,

Os cabos dobram instrumentos do teste

Instrumento frio do teste da curvatura da operação manual para o diâmetro externo dos cabos menos de 12.5mm



8,1 teste de dobra na baixa temperatura para isolações
8.1.1 general
Este teste está pretendido geralmente para núcleos do seção transversal circular que tem um diâmetro externo até e incluindo 12,5 milímetros e para núcleos setor-dados forma quando não é possível preparar mudo-sinos.                          Equipamento de testes do cabo
Se pedido pelo padrão para o tipo de cabo, o teste será realizado em núcleos maiores. Se não, a isolação de núcleos maiores será sujeitada ao teste do alongamento descreveu na Secundário-cláusula 8,3.
8.1.2 amostra e preparação de partes de teste
Cada núcleo a ser testado será representado por duas amostras de comprimento apropriado. Após a remoção das cobertas, eventualmente, as amostras serão usadas como partes de teste.                         Equipamento de testes do cabo
8.1.3 instrumento
O instrumento recomendou para este teste é representado em figura 1, página 20, com as explicações. Consiste essencialmente em um mandrel revolvendo e em dispositivos de guiamento para as partes de teste.                        Equipamento de testes do cabo
O outro instrumento do único-mandrel, substancialmente equivalente a esse representado em figura 1, pode igualmente ser usado.

O instrumento será realizado em um armário apropriado da baixa temperatura antes e durante o teste.



Padrão: IEC60811-1-4 cláusula 8,1 e 8,2, métodos comuns do teste para isolar e revestir materiais da cabo-parte elétrica e ótica 1-4: Métodos para o aplicação-teste geral na baixa temperatura.

Aplicação: Este teste é pretendido geralmente para cabos com um diâmetro total até e incluindo 12,5 milímetros, ou para cabos lisos, uma dimensão da linha central principal até e incluindo 20 milímetros.                       Equipamento de testes do cabo

Amostra do teste: Cabos com um diâmetro total até e incluindo 12,5 milímetros, ou para cabos lisos, uma dimensão da linha central principal até e incluindo 20 milímetros.

Característica: Feito de aço inoxidável, 2 estações, equipam-se com o punho prolongado que pode ser conectado à parte externa da câmara da baixa temperatura.



Parâmetros:

Estação: 2

Diâmetro das amostras: Φ2.5mm ~12.5mm                        Equipamento de testes do cabo

O número de voltas: 2 a 10 voltas, e o número de voltas serão como especificado na seguinte tabela:

Diâmetro total (d) da parte de teste (milímetros) Número de voltas
D≤2.5 10
2.5﹤d≤4.5 6
4.5﹤d≤6.5 4
6.5﹤d≤8.5 3
8.5﹤d 2

Condição de teste: O diâmetro do mandrel realizar-se-á entre 4 e 5 vezes o diâmetro da parte de teste. O padrão equipe-se com o mandrel: Ф4, Ф5, Ф6, Ф7, Ф8, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф24, Ф37.5mm

Velocidade de rotação: 5S/volta, controle manual                       Equipamento de testes do cabo

Diâmetro da tubulação: Ф3.5, Ф6, Ф10, Ф12, Ф16mm, cada um de duas partes



Instrumento frio do teste da curvatura da operação manual para o diâmetro externo dos cabos menos de 12.5mm 0

Imagem para a referência:

Instrumento frio do teste da curvatura da operação manual para o diâmetro externo dos cabos menos de 12.5mm 1
