IEC60884-1 Ajuste sem passos da corrente de carga 192 ciclos Teste de tomada de tomada sem parafuso

IEC60884-1 Ajuste sem passos da corrente de carga 192 ciclos Teste de tomada de tomada sem parafuso

Padrão comTeste de tomada de tomada:

Cláusula 12 da norma IEC 60884-1 "Enchufes e tomadas para uso doméstico e similares ¢ Parte 1: Requisitos gerais"3.11.

Características do produto com testador de tomada de tomada:

A conformidade é verificada pelos seguintes ensaios a) e b), que são realizados em cinco terminais sem parafusos das tomadas de tomada que não tenham sido utilizados para qualquer outro ensaio.

Ambos os ensaios são realizados com novos condutores de cobre.

a) The test is carried out loading the screwless terminals for 1 h with an alternating current as specified in table 10 and connecting rigid solid conductors 1 m long having the nominal cross-sectional area as specified in the same table.

O ensaio é efectuado em cada unidade de fixação.

Quadro 10 Corrente de ensaio para a verificação das tensões eléctricas e térmicas em utilização normal para terminais sem parafusos

Durante o ensaio, a corrente não passa pela tomada de tomada, mas apenas pelos terminais.

Imediatamente após este período, a queda de tensão através de cada terminal sem parafuso é medida com corrente nominal.

Em nenhum caso a queda de tensão deve exceder 15 mV.

As medições são efectuadas em cada terminal sem parafusos e o mais próximo possível do local de contacto.

Se a ligação traseira do terminal não for acessível, as amostras podem ser adequadamente preparadas pelo fabricante; deve ter-se cuidado para não afetar o comportamento dos terminais.

Devem ser tomadas precauções para que, durante o período do ensaio, incluindo as medições, os condutores e os dispositivos de medição não se movam de forma visível.

b) Os terminais sem parafusos já submetidos à determinação da queda de tensão especificada no ensaio anterior a) são ensaiados do seguinte modo.
Durante o ensaio, passa-se uma corrente igual ao valor da corrente de ensaio indicado no quadro 10.

O conjunto do dispositivo de ensaio, incluindo os condutores, não deve ser deslocado até que as medições da queda de tensão tenham sido concluídas.

Os terminais são submetidos a 192 ciclos de temperatura, cada um com uma duração aproximada de 1 hora, e são realizados do seguinte modo:
- os fluxos de corrente durante aproximadamente 30 min;
- durante um período adicional de aproximadamente 30 min. sem fluxos de corrente.

A queda de tensão em cada terminal sem parafusos é determinada conforme prescrito para o ensaio a) após cada 24 ciclos de temperatura e após a conclusão dos 192 ciclos de temperatura.

Em nenhum caso a queda de tensão deve exceder 22,5 mV ou o dobro do valor medido após o 24.o ciclo, consoante o valor que for menor.

Após este ensaio, uma inspecção com visão normal ou corrigida sem aumento adicional não deve revelar alterações que prejudiquem manifestamente a utilização posterior, tais como rachaduras, deformações ou similares.

Além disso, o ensaio de resistência mecânica de acordo com o ponto 12.3.10 é repetido e todas as amostras devem suportar este ensaio.

Aplicação:

Para efeitos do ensaio, os terminais sem parafusos devem suportar as tensões eléctricas e térmicas que ocorrem durante a utilização normal.

Amostra de ensaio:

Ferramentas sem parafuso

Parâmetros comTeste de tomada de tomada::

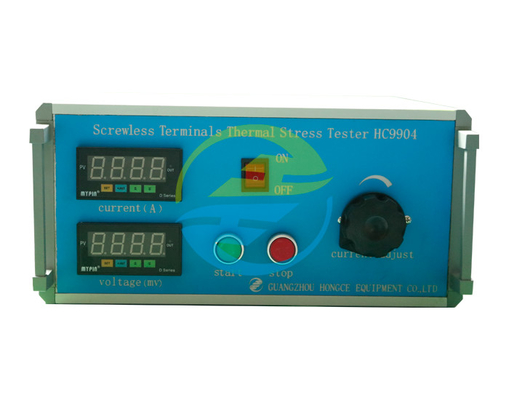

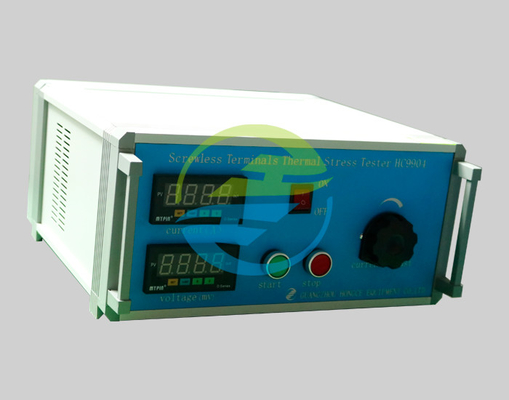

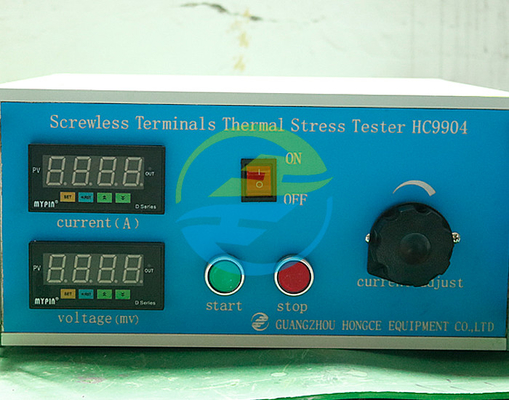

Imagem do produto comTeste de tomada de tomada:

O nosso serviço de vantagem:

Temos nossa própria equipe de desenvolvimento e design, que assegura nossos próprios produtos tecnológicos e inovadores para os clientes.
Para qualquer cliente que tenha uma nova ideia sobre alguns produtos, basta nos informar, podemos de acordo com a sua ideia fornecer um design único dos produtos.

Apoio técnico:

Todos os nossos trabalhadores são experientes e qualificados.

Serviço pós venda:
Nossa equipe de trabalho e equipes de vendas podem garantir um serviço pós-venda rápido e de alta eficiência para o nosso produto vendido em todos os lugares do mundo.

Sobre nós:

Guangzhou Hongce Equipment Co., Ltd é uma empresa líder na indústria de equipamentos de inspeção, estabelecida em 2003 e localizada em Guangdong, China.combinado com os processos de produção de tecnologia mais avançadosA empresa combinou com um número de pessoal de gestão de alta tecnologia e equipamentos avançados,e juntamente com a gestão moderna, design e controle de computador, nossos produtos alcançaram o nível avançado internacional.especializada na produção de equipamento de inspecção de fios elétricos de tomada e tomada, equipamento de ensaio de robustez mecânica de componentes eletrónicos, equipamento de inspecção de componentes eletrónicos, risco de incêndio, indicador de ensaio de choque antieléctrico e entrada de objetos sólidos,Equipamento de inspecção geralOs nossos produtos aumentam as boas vendas no país e no estrangeiro, e estabeleceram relações de fornecimento com um número de empresas bem conhecidas.
