Introdução de produto:

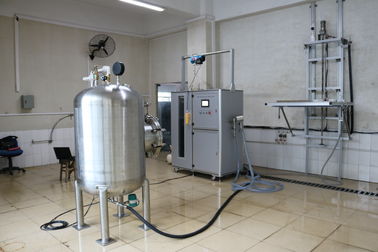

O equipamento de teste impermeável é fabricado de acordo com o padrão da cláusula IEC60529 IPX1 à finalidade de teste IPX8.
A máquina é fornecida com o programa de teste padrão, que está disponível para ser selecionado para a finalidade de teste sem pré-ajustar. É fornecido igualmente com o programa definido pelo utilizador, os parâmetros do teste pode ser definido em conformidade com o padrão deferent do teste. A plataforma da carga pode ser 15° inclinado para cumprir a exigência inclinada IPX2 do teste.

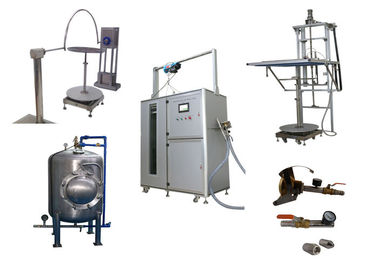

Inclua os seguintes artigos do teste:

1. Verificador vertical do pingo de chuva (IPX1, IPX2) DP-1
2. Verificador de oscilação do tubo (IPX3, IPX4) SSW-1

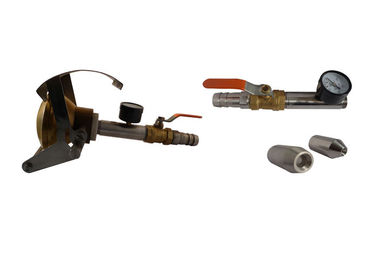

3. Bocal de pulverizador (IPX3, IPX4) SN-1

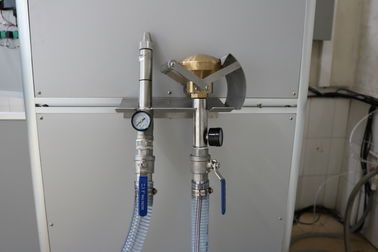

4. Bocal de jato Handheld (IPX5, IPX6) SN-2
5. Fonte de água e sistema de controlo espertos (IPX7) WCS-1
6. Verificador WTP-1 da pressão da tensão da água IPX8
7. Fase de giro Tiltable TS-1

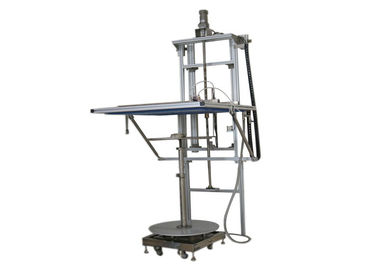

1. Máquina de teste vertical DP-1 da chuva do gotejamento

Descrição

Este dispositivo do teste é verificar a proteção contra gotas verticalmente de queda da água. É projetado e fabricado de acordo com a exigência padrão IEC60529 da cláusula IPX1 e IPX2.

A elevação e a queda da caixa do gotejamento são controladas pelo motor. É equipado com a tabela objetiva rotatable cuja a velocidade de giro é 1r/min para o teste IPX1; É equipado igualmente com o 15°bevel para a amostra de apoio para o teste IPX2.

1. Filtro fino de aço inoxidável para a filtragem da sujeira.

2. Usando ar comprimido para fundir a água da agulha, para impedir substâncias reactivas da água e a agulha de obstrução atmosférica. (O compressor de ar não é incluído).

3. Bocal médico geral de aço inoxidável da agulha, fácil comprar, nao fácil oxidar.

4. O bocal da agulha e a agulha provêem de bocal o assento usando a conexão do atarraxamento, podem facilmente ser substituídos sem a ferramenta, dano individual ao bocal da agulha podem facilmente ser substituídos rapidamente.

Especificações

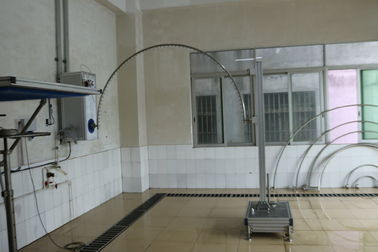

2. Verificador de oscilação do tubo para IPX3 e IPX4 SSW-1

Informações sobre o produto:

O verificador de oscilação do tubo é projetado e fabricado de acordo com a exigência padrão de IEC60529 IPX3 e IPX4. É usado para o teste impermeável do equipamento elétrico.

A peça de oscilação do tubo deste dispositivo é controlada pelo mecanismo do motor e da manivela-relação da ajustável-velocidade. Este dispositivo está reciprocando o balanço do lugar de ±60°to outro de ±175°with que a velocidade exigiu pelo padrão através da máquina que ajusta o ângulo.

O ajuste do ângulo é exato. A estrutura é estável e durável. É equipada com a fase de giro através de que o giro de 90°can seja conseguido. É equipada igualmente com a unidade da filtragem da agua potável para impedir que o furo de pino bloqueie.

Parâmetros técnicos:

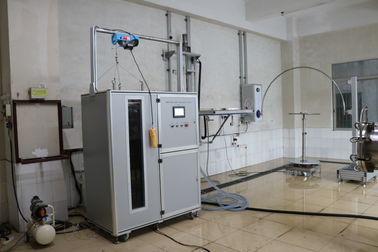

5. Fonte de água e sistema de controlo espertos WCS-1

Informações sobre o produto:

A fonte e o sistema de controlo espertos de água são projetados e fabricados de acordo com a exigência padrão de IEC60529 IPX1~IPX8 e a exigência relativa de IEC 60598. É usado para o teste impermeável do dispositivo elétrico, tal como os luminaires.

Parâmetros técnicos:

1. A fonte e o sistema de controlo espertos de água são aplicáveis a:

(a) A fonte de água para IPX1~IPX6 waterproof o teste

(b) Teste de imersão da água IPX7

(c) Armazenamento da água para o teste da tensão da água IPX8

(d) Controlo automático para o equipamento impermeável do todo

2. Método da fonte de água: fonte de água da temperatura constante, fonte de água do caudal constante, fonte de água constante da pressão

3. Processo do controle de fonte da água: Depois que o usuário pré-ajustou o valor da temperatura da água, valor do volume de água e valor da pressão de água na tela de toque, o sistema de controlo da temperatura, medidores eletrônicos ou monitor digital do tempo real do calibre de pressão os valores atuais, leia os valores no PLC com a conversão de dados, a seguir ajuste automaticamente a velocidade rotatória da bomba através do conversor de freqüência.

4. Molhe o controle do tempreture: O sistema do PID automaticamente controla e detecta o tempreture da água, escala: temperatura ambiente ~ 95℃ (±1℃). T

5. Há um grande fluxo e uma fonte de água pequena das maneiras do fluxo dois.

6. Grande fonte de água do fluxo:

(a) É aplicável à injeção forte do teste e da água de pulverizador da água IPX5~IPX6 de IPX8

(b) Escala do fluxo: 10~100L/min

(c) Precisão do fluxo: ±0.5L/min

(d) Medidor de fluxo: LWGY-15 tipo medidor de fluxo da turbina

(e) Bomba de água: Tipo bomba centrífuga de aço inoxidável de CHL8-60L6WBC

7. Fonte de água pequena do fluxo:

(a) É aplicável ao teste IPX1~IPX4 impermeável

(b) Escala do fluxo: 1~10L/min

(c) Precisão do fluxo: ±0.5L/min

Medidor de fluxo: LWGY-4 tipo medidor de fluxo da turbina

(d) Bomba de água: Tipo bomba centrífuga de aço inoxidável de CHL2-30L6WBC

8. Tanque de armazenamento da água:

(a) É aplicável ao armazenamento da água do teste de pulverizador forte da água IPX5~IPX6, injeção de IPX8, da água imersão IPX7

(b) Volume: 550L

(c) Dimensão: W600mmXD660mmXH1400mm

(d) Janela de observação: janela do vidro temperado

(e) Dimensão da janela de observação: W200mmXH1250mm

(f) Calibre da profundidade: de aço inoxidável

(g) Altura do calibre da profundidade: 1300mm, accuracy1mm

(h) Controle nivelado líquido: interruptor de flutuador + tubulação de excesso

9. Suporte automático do elevador da imersão IPX7

(a) Distância de levantamento: 0~1250mm

(b) Dimensão do suporte: L400mmXW400mm

(c) Peso da carga do suporte: 50Kg

10. Controle de IPX8

(a) Amplitude da pressão: 0~0.6Mpa

(b) Escala de tempo: 0~999999s

11. Armário de controle:

(a) Detecção do fluxo: feedback do sinal do fluxo através do medidor de fluxo eletrônico

(b) Ajuste do fluxo: ajuste na tela de toque

(c) Detecção da temperatura: PID

(d) Controlador: PLC de Mitsubishi

(e) Relação amigável: 7 polegadas, tela de toque da cor

(f) Função de controle: fonte de água da temperatura constante, fonte de água do caudal constante, fonte de água constante da pressão, e controle de tempo do teste.

(g) Função da proteção: a proteção do escapamento, proteção da sobrecarga, procura um caminho mais curto a proteção

12. Filtro: escudo de aço inoxidável, núcleo do filtro fino

13. Material do corpo: liga de alumínio industrial

14. Dimensão exterior: 1400mmX750mmX1600mm

15. Fonte de alimentação: C.A. 380V, 50HZ
