Detalhes do produto:
Condições de Pagamento e Envio:
|
Carga: | 20N±0.2N | Material: | aço inox 304 |
---|---|---|---|
bola de aço: | ISO 3290 dos aços R2.5mm do rolamento de esferas | Normas: | IEC60335、 IEC60695 etc. |
Realçar: | verificador do soquete bonde,verificador bonde da tomada |

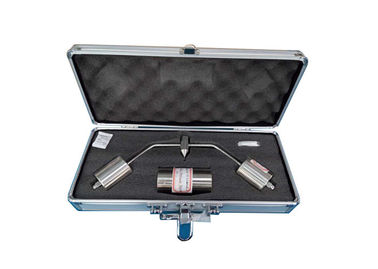

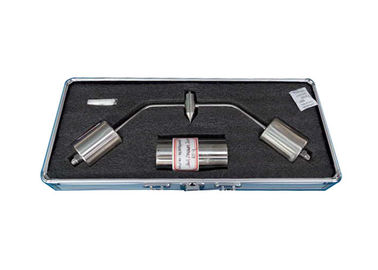

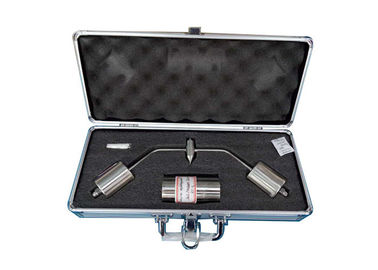

Figura de aço inoxidável 37 da cláusula 25,2 do verificador IEC60884-1 da pressão da bola
Detalhes do produto:
O verificador da pressão da bola conforma-se a muitas exigências padrão como IEC884-1, IEC950 e assim por diante. É usado testando a resistência térmica do cerco elétrico e das peças externos que são compo com os materiais de isolamento. É aplicável ao equipamento eletrotécnico e os seus subconjuntos e componentes. É usado igualmente para materiais de isolamento elétricos contínuos exceto a cerâmica.
Parâmetros técnicos:
Carga | 20N±0.2N |
|
Bola de aço | ISO 3290 dos aços R2.5mm do rolamento de esferas |
Material | 304 de aço inoxidável | apoio | Ф50X100 com furo do termômetro Ф2.5X25 | |
Padrões | IEC60335, IEC60695 etc. |
25,2 Partes do material de isolamento necessárias reter partes atual-levando e partes do
o circuito do enterramento em posição, assim como as partes da zona de superfície dianteira do material termoplástico, dos 2 milímetros de largura, cercando a fase e os furos neutros da entrada do pino das soquete-tomadas, serão sujeitados a um teste da bola-pressão por meio do instrumento mostrado em figura 37, salvo que as peças de isolamento necessárias reter os terminais do enterramento em posição em uma caixa serão testadas como especificado em 25,3.
A NOTA quando não é possível realizar o teste nos espécimes, o teste deve ser realizada em uma parte pelo menos 2 milímetros grosso que seja cortada do espécime. Se isto não é possível, não mais de quatro camadas, cada um cortada do mesmo espécime, podem ser usadas, neste caso a espessura total das camadas será não menos de 2,5 milímetros.
A parte sob o teste será colocada em uma placa de aço pelo menos 3 milímetros grosso e no contacto directo com ela.
A superfície da peça a ser testada é colocada na posição horizontal e a ponta hemispherical do equipamento de teste é pressionada contra a superfície com uma força de 20 N.
A carga do teste e os meios de apoio serão colocados dentro do armário do aquecimento por um tempo suficiente assegurar-se de que alcance a temperatura de teste estabilizada antes que o teste comece.
O teste é feito em um armário do aquecimento em uma temperatura (125 ± 2) de °C.
Após 1 h a bola será removida do espécime, que é imergido então dentro de 10 s, na água fria para refrigerar para baixo aproximadamente à temperatura ambiente.
Verificação de equilíbrio:
Põe a bola da pressão sobre o apoio, você pode fazer o ajuste apropriado na posição do corpo carregado de acordo com sua situação da oscilação. Torça então o corpo carregado firmemente, põem a bola da pressão sobre o apoio outra vez, observam sua situação da oscilação para assegurar o efeito do ajuste.
Somente sob a condição do equilíbrio, a bola da pressão pode ser colocada lisamente, se não a bola da pressão terá a oscilação óbvia, se o uso o dispositivo óptico para testar, ele afetará seriamente a precisão dos resultados da análise.
Método de aplicação:
1. No início, põe por favor o dispositivo na caixa do aquecimento do espécime, o espécime e o dispositivo de carregamento são mantidos então em uma temperatura padrão por 24 horas ou após o alcance às condições do equilíbrio térmico, e fazem então o teste seguinte.
2. Põe então o espécime que pretreated antes no meio do apoio, e posto então a bola da pressão no meio do apoio firmemente.
3. Quando o alcance para exercer o tempo da pressão da exigência padrão, deve remover a bola da pressão do lado vertical, e então remove o espécime para o teste seguinte.
Manutenção:
1. A bola R2.5 de aço é os aços do rolamento de esferas, atenção do pagamento à proteção da oxidação.
2. A superfície do apoio é mantida brilhante, limpa e lisa.
3. Impeça corpos estrangeiros obstruiu o furo do par termoeléctrico de Ф 2,5.
4. Os parafusos do peso de equilíbrio Prevent afrouxam.
