Lugar de origem: | China |
Marca: | HongCe |
Certificação: | Testing Certificate(cost additional) |
Número do modelo: | CL-4 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiatable |
Detalhes da embalagem: | madeira compensada |
Tempo de entrega: | 25 dias |
Termos de pagamento: | T/T. |
Habilidade da fonte: | 10 por mês |
Normas: | UL498, UL486A-B | estações: | Duas estações, sincronização |
---|---|---|---|
Teste de velocidade: | 9±1 r/min | Gire o raio: | 38mm |
Realçar: | verificador do soquete bonde,verificador bonde da tomada |

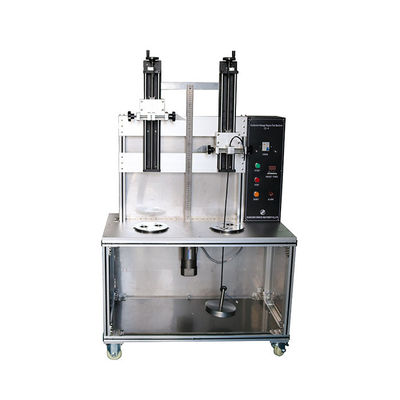

UL486A - máquina do teste do grau de dano do condutor do método B do teste de 486B e de UL498 SD5.3
Vista geral do produto:
Esta máquina de testes é chamada igualmente o instrumento do teste para verificar o grau de dano de fio que confirma ao método B. dos padrões UL486A-486B e do teste de UL498 SD5.3. Esta conformidade é usada julgando se o projeto e a estrutura do terminal de parafuso do aperto são correspondentes com a exigência não de sobre-dano ao fio. Além disso, igualmente usa-se para verificar se o terminal de parafuso do aperto possa carregar o esforço durante o processo de uso normal.
Os tempos dos testes podem ser pré-ajustados antes do teste, e a conformidade para automaticamente com o alarme quando os tempos dos testes são alcançados.
Parâmetros técnicos:
Fonte de alimentação | C.A. 127V/60Hz |
Padrões | UL498, UL486A-B |
Estações | Duas estações, sincronização |
Teste a velocidade | 9±1 r/min |
Gire o raio | 38mm |
Teste a altura | 140-520mm ou 240-620mm, ajustável |
Teste épocas | 0-999999, pré-ajuste |
Furos da bucha |
Diâmetro: 6.4mm, 9.5mm, 12.7mm, 14.3mm, 15.8mm, 19.1mm, 22.2mm, 25.4mm, 28.6mm. Total de 9 tipos, 2 de cada um |
Pesos | Dois grupos de 0.7-45.4kg, detalhes consideram a tabela 2 |
Ambiente | 0~40℃/umidade ≤80% |
Dimensão | W*D*H = 930*510*1530mm, 273kg (inclua pesos) |
Tabela: Arbustos do fio e pesos do teste
Tamanho de condutor |
Diâmetro de furos da bucha | Altura | Massa | ||||||
Cobre | Alumínio/cobre - alumínio folheado | ||||||||
Calibre de diâmetro de fios ou kcmil | (mm2) | milímetro | (dentro) | milímetro | (dentro) | quilograma | (libra) | quilograma | (libra) |
18 | (0,82) | 6,4 | (1/4) | 260 | (10-1/4) | 0,9 | (2) | - | - |
16 | (1,3) | 6,4 | (1/4) | 260 | (10-1/4) | 0,9 | (2) | - | - |
14 | (2,1) | 9,5 | (3/8) | 279 | (11) | 1,4 | (3) | - | - |
12 | (3,3) | 9,5 | (3/8) | 279b | (11) b | 2,3 | (5) | 0,7 | (1,5) |
10 | (5,3) | 9,5 | (3/8) | 279b | (11) b | 2,3 | (5) | 0,7 | (1,5) |
8 | (8,4) | 9,5 | (3/8) | 279b | (11) b | 3,6 | (8) | 1,4 | (3) |
6 | (13,3) | 12,7 | (1/2) | 298b | (11-3/4) b | 8,2 | (18) | 4,5 | (10) |
4 | (21,2) | 12,7 | (1/2) | 298b | (11-3/4) b | 13,6 | (30) | 6,8 | (15) |
3 | (26,7) | 14,3 | (9/16) | 318 | (12-1/2) | 13,6 | (30) | 6,8 | (15) |
2 | (33,6) | 14,3 | (9/16) | 318 | (12-1/2) | 13,6 | (30) | 6,8 | (15) |
1 | (42,4) | 15,8 | (5/8) | 343 | (13-12) | 22,7 | (50) | 11,4 | (25) |
1/0 | (53,5) | 15,8 | (5/8) | 343 | (13-1/2) | 22,7 | (50) | 11,4 | (25) |
2/0 | (67,4) | 19,1 | (3/4) | 368 | (14-1/2) | 22,7 | (50) | 11,4 | (25) |
3/0 | (85,0) | 19,1 | (3/4) | 368 | (14-1/2) | 27,2 | (60) | 13,6 | (30) |
4/0 | (107) | 19,1 | (3/4) | 368 | (14-1/2) | 27,2 | (60) | 13,6 | (30) |
250 | (127) | 22,2 | (7/8) | 406 | (16) | 27,2 | (60) | 13,6 | (30) |
300 | (156) | 22,2 | (7/8) | 406 | (16) | 36,3 | (80) | 18,2 | (40) |
350 | (177) | 25,4 | (1) | 432 | (17) | 36,3 | (80) | 18,2 | (40) |
400 | (203) | 25,4 | (1) | 432 | (17) | 36,3 | (80) | 18,2 | (40) |
500 | (253) | 28,6 | (1-1/8) | 464 | (18-1/4) | 45,4 | (100) | 22,7 | (50) |
600 | (304) | 28,6 | (1-1/8) | 464 | (18-1/4) | 45,4 | (100) | 22,7 | (50) |
Tabela: lista dos pesos
Não. | Massa do peso (quilograma) | Quantidade |
1# | 0,7 com gancho | PC 2 |
2# | 0,7 através do furo | PC 2 |
3# | 0,9 com gancho | PC 2 |
4# | 0,9 através do furo | PC 6 |
5# | 2,3 através do furo | PC 4 |
6# | 4,5 com gancho | PC 2 |
7# | 4,5 através do furo | PC 2 |
8# | 6,8 com gancho | PC 2 |
9# | 6,8 através do furo | PC 4 |
10# | 8,2 com gancho | PC 2 |
11# | 8,2 através do furo | PC 4 |
