Detalhes do produto:
Condições de Pagamento e Envio:
|
Taxa da detecção de escape: | 1.0E-6mbar.l/s | Pressão de teste: | 5BAR |
---|---|---|---|
Tempo de ciclo: | 7 min/pc | Câmara: | Dois |
Realçar: | detecção de escape do hélio,equipamento do teste de impermeabilidade do hélio |

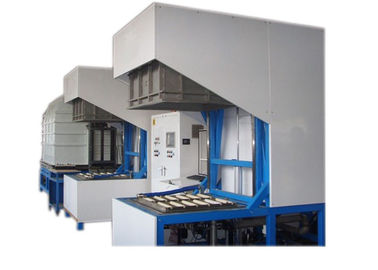

Pressão de alta tensão do sistema de teste 7min/pc 5bar do escape da capa do hélio do Switchgear do alumínio de molde

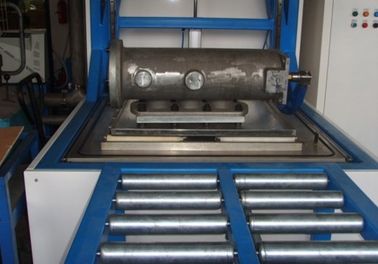

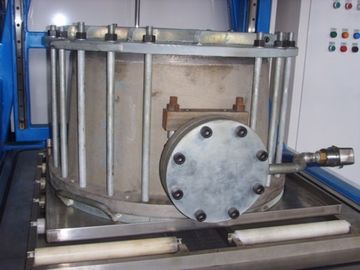

Este sistema de teste do pasto da capa do hélio para engrenagens de interruptor SF6 é com câmaras de vácuo retangulares do sino, duas câmaras pode trabalhar o enlace, o tempo de ciclo é 7 min/pc, pode a pressão de enchimento 5bar do hélio, para detectar o grande workpiece pela capa do hélio.
Diagrama esquemático do teste:
Procedimentos de teste:
Gás de alta pressão da carga no produto para o teste de impermeabilidade bruto e o teste de prova;
Evacute a câmara de vácuo.
Gás do respiradouro do produto.
Evacue o produto e carregue o hélio no produto.
Teste o sinal do hélio da câmara de vácuo pelo detector de escape para o juiz fino do escape.
Recupere o hélio do produto.
Exale a câmara de vácuo.
Parâmetros técnicos:
Tempo de ciclo | 7min/pcs. (para a referência, exigido pelo cliente) |
Taxa do escape | 1.0E-6mbar.l/s. (para a referência, exigido pelo cliente) |
Teste o pressre | 5bar. (para a referência, exigido pelo cliente) |
Câmaras | 2. (para a referência, exigido pelo cliente) |
Hardware de renome internacional do tipo:
Bomba de vácuo | Leybold |
Sensor do vácuo | Inficon |
Detector de escape do hélio | Inficon |
Sensor de Presure | GE |
Válvula de solenoide | Burkert |
PLC | Omron |
HMI | Omron |
Exceto acima de hardware de renome internacional do tipo, o hongce igualmente adota a nossos próprios componentes de direitos de propriedade intelectual independentes, tais como a unidade da recuperação do gás, o medidor da concentração do hélio, furos padrão do escape (com os certificados do calinration do terceiro) e etc.
Medidor da concentração do hélio
Furos padrão do escape
Por que detecção de escape do hélio da necessidade?
1. O aumentado de exigências de desempenho da selagem devido ao desenvolvimento da indústria, método de detecção geral do escape é duro conseguir a detecção de escape de nível elevado.
2. A perseguição de aumentado de capacidade de produção devido ao desenvolvimento da empresa, detecção de escape do hélio pode processar a detecção de escape de nível elevado para conseguir o ciclo rápido da produção.
a detecção de escape 3.Helium pode ser controlada totalmente automático, a confiança é alta e a qualidade de produto é rastreabilidade.
Queira conhecer mais sobre a informação da detecção de escape do hélio e o nosso sistema de teste do escape do hélio, por favor não hesite enviar-nos e-mail ou para chamar-nos, nós somos dispostos compartilhar de nossa experiência com você!
