Detalhes do produto:
Condições de Pagamento e Envio:
|
| Ângulo da haste do pêndulo: | 0-90 ° ajustável, exposição da escala | Comprimento da haste do pêndulo: | Mil milímetros |
|---|---|---|---|
| Elemento impressionante: | 5J, 10J, 20J, 50J | Altura do impacto: | 200mm~1200mm ajustáveis |
| Realçar: | equipamento de teste de impacto,Máquina de ensaio de impacto do pêndulo |
||

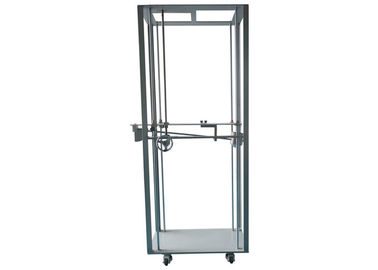

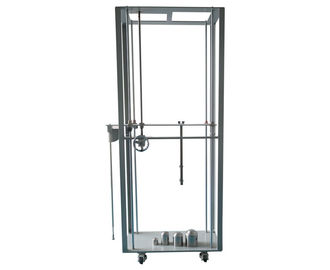

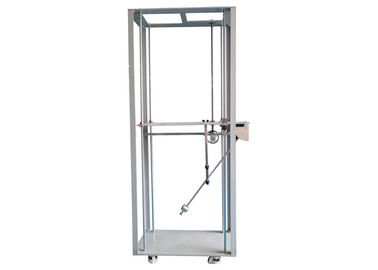

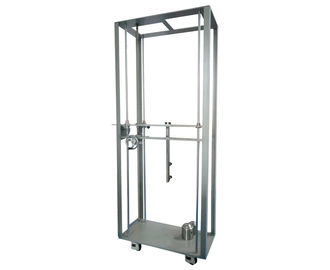

instrumento de balanço do teste do martelo do pêndulo da máquina de testes do impacto de 90J IEC60068-2-75
Informações sobre o produto:
O instrumento do teste é projetado e fabricado de acordo com as exigências de IEC61439-1: 2009, IEC62262: a cláusula 2002 6 e o IEC60068-2-75, aplica-se para testar o grau mecânico da força da colisão quando os escudos do equipamento bonde colidem objetos externos.
O quadro deste dispositivo é soldado por de aço inoxidável, a estrutura é compacta e durável. Os suporte podem ser ajustados para cima e para baixo, e o ângulo do impacto é o ° 0-90 ajustável, o instrumento inteiro do teste é fácil ser operado.
Parâmetros técnicos:
| 1 | Ângulo da haste do pêndulo | 0-90 ° ajustável, exposição da escala |
| 2 | Comprimento da haste do pêndulo | 1000mm |

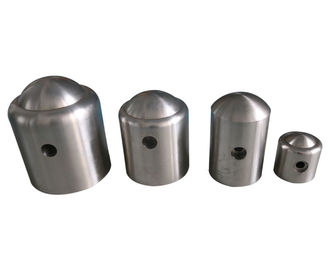

| 3 | Elemento impressionante | 5J, 10J, 20J, 50J (90J parte o mesmo elemento impressionante de 50J), um de cada um |
| 4 | Altura do impacto | 200mm~1200mm ajustáveis |
Energia do impacto, massa equivalente e carta da altura da gota:
| Energy/J | 5 | 10 | 20 | 50 |
| Massa equivalente quilograma (±2%) | 1,7 |
5 |
5 | 10 |
| Altura da queda mm±1% | 300 | 200 | 400 |
500 |
Princípios mecânicos:
Este instrumento é projetado e fabricado de acordo com IEC 60068-2-75, a parte frontal da haste do pêndulo é conectado aos elementos impressionantes, ajusta a haste do pêndulo a alguma altura e libera a, a seguir o balanço da haste do pêndulo livremente para impactar a superfície da amostra do teste dentro de uma área da definição. Os elementos impressionantes diferentes da massa equivalente estão correspondendo às energias diferentes do impacto, e aplicam-se ao teste de força diferente do cerco do equipamento bonde.
Procedimentos de teste:
1. Mova o instrumento do teste para o lugar apropriado antes da amostra do teste, ajuste os parafusos à terra para fazer o instrumento do teste colocado ao nível, neste tempo, o instrumento do teste é apoiado pelos parafusos à terra e os rodízios estão fora da terra.
2. Instale o elemento impressionante apropriado de acordo com a energia impressionante exigida na haste do pêndulo.
Método da instalação e da substituição: Parafuse para fora o parafuso fixo, parafuse o elemento impressionante selecionado na haste do pêndulo, a seguir aperte os parafusos.
3. Mova o verificador para a posição apropriada onde a amostra deve ser testado, ajustam o rodízio para fazer no centro a posição horizontal da bolha, asseguram o verificador na terra nivelada e na terra rígida do contato dos rodízios.
4. Ajuste o volante de aumentação para fazer ao alinhamento impressionante do elemento o ponto de impacto, aperte o parafuso fixo no guia para fixar o dispositivo de levantamento.
5. Ajuste a haste do pêndulo à altura exigida de elemento impressionante, põe a haste do pêndulo na braçadeira da liberação, o usuário pode ajustar a haste do pêndulo de acordo com a escala do seletor e a exposição da escala na bandeja removível.
6. O elemento impressionante impactará a amostra quando o pino da liberação é liberado.
Observação: Evite o re-impacto.
7. Para o teste diferente as exigências satisfazem substituem o elemento impressionante de acordo com as etapas acima. Nota: Ao testar o elemento impressionante de 50J use por favor o pino da liberação na parte superior da haste longa da liberação, ao mesmo tempo, certificam-se por favor que o pino mais baixo da liberação esteve retornado.
Substitua por favor a haste curto da liberação ao testar o elemento impressionante de 90J.
