Sistema de teste do escape do hélio da câmara de vácuo dois para o filtro seco automotivo menos do que 1.5g/year

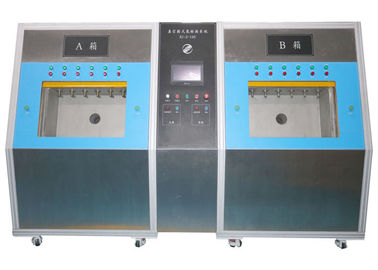

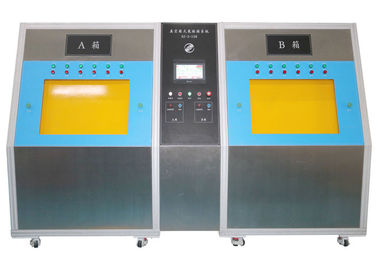

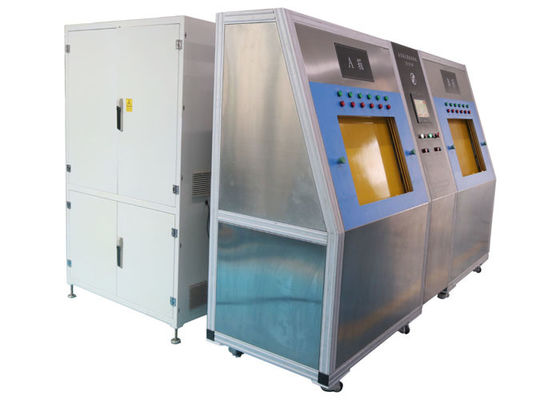

Sistema de teste do escape do hélio da câmara de vácuo dois para o filtro seco automotivo

Este sistema de teste do escape do hélio é projetado de acordo com o princípio básico de detecção de escape do hélio, o hélio é usado como o gás de projétil luminoso, o hélio é enchido no workpiece na câmara de vácuo, e então o detector de escape do hélio pode exatamente e rapidamente julgar o escapamento do workpiece.

Parâmetros técnicos

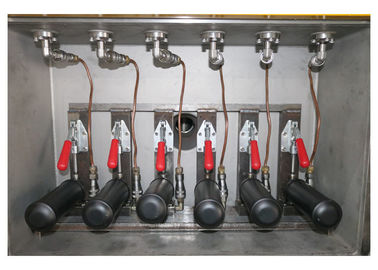

Tubulações e junções seladas integradas da câmara de vácuo

(1) cada câmara tem 6 partes de evacuação & de tubulações de enchimento (que incluem 3 grupos de junções)
(2) cada tubulação é controlada individualmente

Descrição de processo do trabalho:

O sistema tem a câmara de vácuo 2, o enlace do trabalho de 2 câmaras, lugar do operador os produtos nas câmaras de vácuo e conecta-as com as junções rápidas, em seguida de que pressiona os botões do porta-fim para fechar as portas, os começos do ciclo da detecção. Há uns protetores grating em ambos os lados das portas do vácuo, quando o fim do operador as portas, se assegura de por favor que não haja nenhum objeto na área de porta para influenciar movimentos da porta.

Uma vez que uma da porta da câmara é fechado, o ciclo da detecção desta câmara começa. Neste momento, o operador pode ir à outra câmara para a operação.

Teste o processo do ciclo:

- Produto manual do selo com dispositivo bonde dentro da câmara do teste.
- Fechamento da câmara.
- Evacuação da câmara a um valor do vácuo apropriado para o teste de impermeabilidade com espectrómetro maciço. Durante a evacuação da câmara, o sistema correrá os seguintes testes nos produtos:
- Deterioração da pressão para revelar escapes brutos;
- Descarga da pressão e evacuação dos produtos;
- Alcançando um valor do vácuo apropriado para transferência, aquela é pôr o espectrómetro maciço em uma comunicação com a câmara do teste.
- Leitura do fundo, que é o hélio residual na câmara do teste.
- Pressurização dos produtos com hélio.
- Teste de impermeabilidade com espectrómetro maciço.
- Ventilação da câmara do teste (retorno à pressão atmosférica), recuperação do hélio dos produtos a uma pressão específica (dependa dos parâmetros escolhidos e da evacuação final dos produtos).
- Abertura da câmara
- O manual descarrega dos produtos.
