Detalhes do produto:
Condições de Pagamento e Envio:
|
| Objeto de teste: | Cercos | padrão: | IEC 60529, EN 60529 |
|---|---|---|---|
| teste: | Proteção | Teste o diâmetro do dedo: | 12 mm |
| Punho ou defletor: | Material de isolamento | Teste a força: | 10n |
| Realçar: | Testador impermeável,material de testes de equipamentos |
||

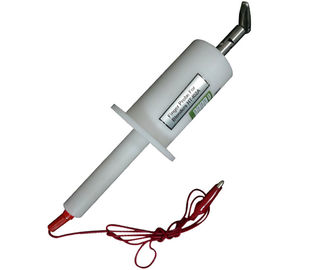

Teste a ponta de prova B HT-I02 do dedo
Descrição:
Esta ponta de prova é pretendida verificar a proteção básica contra o acesso às peças perigosas. É usada igualmente para verificar a proteção contra o acesso com um dedo.
Confirme aos padrões:
IEC 60529 IP2X;
EN 60529 IP2X;
Figura 2 do IEC 61032;
Figura 2A do IEC 60950;
IEC 60884-1;
IEC 60335;
UL507, UL1278 figura 8,4 e assim por diante.
Amostra do teste: Peças vivas do cerco facilmente acessível ou peças mecânicas.

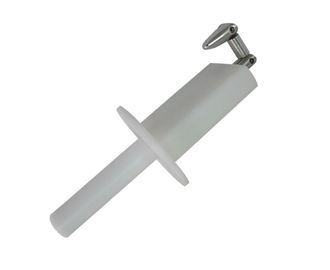

Característica: Esta ponta de prova do dedo do teste consiste no dito, no dedo, na base e no punho isolado que simula as características da mão humana. Tem duas junções móveis, que podem ser curvadas em 90°. Customizável: puder ser usada para o teste de choque anti-bonde quando equipada com as tomadas de banana e o conector pluggable do amphenol na extremidade do punho, ou usada para o teste da proteção do cerco quando furo rosqueado aberto de M6 na extremidade do punho (conectado com o dinamômetro da tração e do impulso).
Parâmetros técnicos:
| Modelo | HT-I02 | HT-I02A | HT-I02B | HT-I02T |

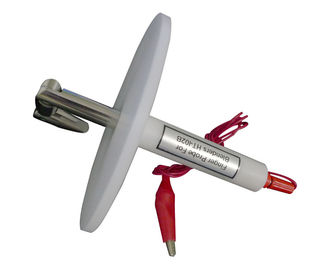

| Nome | Dedo padrão do teste | Dedo circular do teste do defletor | Grande dedo do teste do defletor | Dedo padrão do teste com força |
| Junção 1 | 30mm | 30mm | 30mm | 30mm |
| Junção 2 | 60mm | 60mm | 60mm | 60mm |
| Comprimento do dedo | 80mm | 80mm | 100mm | 80mm |
| Ponta do dedo a confundir | 180mm | 180mm | - | 180mm |
| Cilíndrico | R2 | R2 | R2 | R2 |
| Esférico | R4 | R4 | R4 | R4 |
| Ponta do dedo que corta o ângulo chanfrado | 37 graus | 37 graus | 37 graus | 37 graus |
| Atarraxamento da ponta do dedo | 14 graus | 14 graus | 14 graus | 14 graus |
| Teste o diâmetro do dedo | 12mm | 12mm | 12mm | 12mm |
| O A-A seciona o diâmetro | 50mm | 50mm | - | 50mm |
| O A-A seciona a largura | 20mm | - | - | 20mm |
| Diâmetro do defletor | 75mm | 75mm | 125mm | 75mm |
| Espessura do defletor | 5mm | 5mm | - | 5mm |

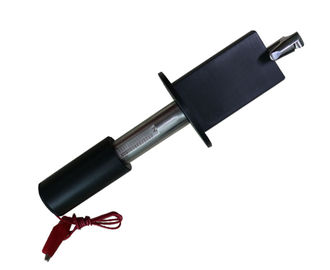

| Força | - | - | - | Com força de 10N, 20N, 30N |
| Padrão aplicado | IEC 61032-1 | IEC 60335-1 | IEC 60335-2-14 | IEC 60529-1 |
