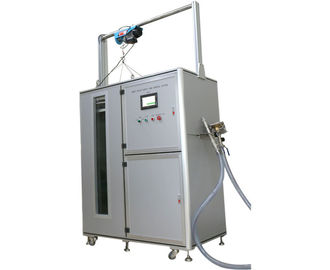

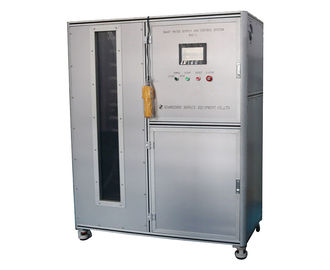

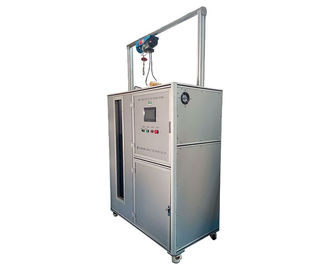

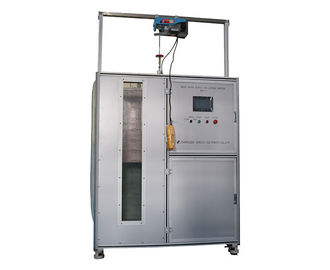

Equipamento de teste esperto do IEC do tanque 500L da imersão do controle do teste IPX7 do IEC 60529

Fonte de água e sistema de controlo espertos HH0805

Descrição:

Isto é usado para os testes de IPX7, igualmente fornece a água e o controlo automático bonde para o teste IPX1~6 waterproofing.

Confirme aos padrões:

IEC 60529 IPX7;

EN 60529 IPX7;

IEC 60884-1;

IEC 60598-1;

IEC 60335-1 e assim por diante.

Amostra do teste:  O instrumento do teste com funções da prova da água, tais como dispositivos eletrônicos, lâmpadas, armários bondes, componentes bondes, carro, motocicleta, produtos bondes (tais como instrumento automotivo, todos os tipos dos interruptores, os micro motores, etc.).

Característica:

Tipo integrado de tanque de armazenamento da água e de armário de controle.

Parâmetros técnicos:

1. Apropriado para o teste da água da prova da água IPX1-6 e do gotejamento do UL, de imersão da água IPX7 e controlo automático do sistema de teste impermeável do todo;

2. Método da fonte de água: fonte de água da temperatura constante, fonte de água do caudal constante, fonte de água constante da pressão

3. Processo do controle de fonte da água: Depois que o usuário pré-ajustou o valor do valor do volume de água e da pressão de água no tela táctil, nos medidores eletrônicos ou no monitor digital do tempo real do calibre de pressão os valores atuais, leia os valores no PLC com a conversão de dados, a seguir ajuste automaticamente a velocidade rotatória da bomba através do conversor de frequência.

4. Há um grande fluxo e uma fonte de água pequena das maneiras do fluxo dois.

5. Grande fonte de água do fluxo:

(a) é aplicável à injeção forte do teste e da água de pulverizador da água IPX5~IPX6 de IPX8

(b) escala do fluxo: 10~100L/min

(c) precisão do fluxo: ±0.5L/min

(d) medidor de fluxo: Medidor de fluxo da turbina

(e) bomba de água: Bomba centrífuga de aço inoxidável

6. Fonte de água pequena do fluxo:

(a) é aplicável ao teste impermeável de IPX1, de IPX2, de IPX3, de IPX4 e de UL

(b) escala do fluxo: 1~10L/min

(c) precisão do fluxo: ±0.5L/min

Medidor de fluxo: Medidor de fluxo da turbina

(d) bomba de água: Bomba centrífuga de aço inoxidável

(e) amplitude da pressão: ² de 0.1-3Kg/cm;

(f) indicação digital da pressão: Adote o calibre de pressão digital;

7. Molhe o tanque de armazenamento:

(a) é aplicável ao armazenamento da água do teste de pulverizador forte da água IPX5~IPX6, injeção de IPX8, da água imersão IPX7

(b) volume: 500L

(c) dimensão: L600mmXW660mmXH1400mm

(d) janela de observação: janela do vidro temperado

(e) dimensão da janela de observação: W200mmXH1250mm

(f) calibre da profundidade: de aço inoxidável

(g) altura do calibre da profundidade: 1300mm, precisão 1mm

(h) controle nivelado líquido: interruptor de flutuador + tubulação de excesso

8. Armário de controle:

(a) detecção do fluxo: feedback do sinal do fluxo através do medidor de fluxo eletrônico

(b) ajuste do fluxo: ajuste no tela táctil

(c) detecção da temperatura: PID

(d) controlador: PLC de Mitsubishi

(e) relação amigável: 7 polegadas, tela táctil da cor

(f) função de controle: fonte de água do caudal constante, fonte de água constante da pressão, controle de movimento vertical da chuva da gota, controle de movimento de oscilação da chuva do tubo, controle de movimento da tabela da rotação e controle de tempo do teste.

(g) função da proteção: a proteção do escapamento, proteção da sobrecarga, procura um caminho mais curto a proteção.

9. Encanamento da fonte de água: fonte de água deste equipamento usando a mangueira do PVC, é atribuído a cada dispositivo de acordo com a disposição do local, e controlado pela válvula eletromagnética da água.

10. Instale a válvula da drenagem no encanamento da fonte de água, ele descarga automática a água depois que o teste é terminado.

11. Filtro: escudo de aço inoxidável, elemento de filtro fino.

12. Material do corpo de máquina: perfil da liga de alumínio.

13. Tamanho da aparência (WXDXH): 1400X750X1600mm.
