Taxa de recuperação do hélio: | ≥98% | Estação de testes: | Twostations para o teste interno e exterior |
---|---|---|---|
Gás de projétil luminoso: | Nitrogênio e hélio | Pressão do escapamento do hélio: | 1.5MPa |
Ponto da rejeição: | 5.0E-7Pa.m3/sec. | ||
Realçar: | equipamento do teste de impermeabilidade do hélio,teste de impermeabilidade do hélio |

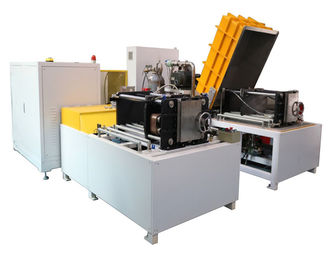

Equipamento automotivo do teste de impermeabilidade do hélio do permutador de calor da placa com estrutura frente e verso
Este equipamento do teste de impermeabilidade do hélio é apropriado para a detecção da hermeticidade do permutador de calor da placa, que é útil para muitas aplicações industriais tais como o setor petroleiro, a fabricação de papel, a produção de eletricidade, a matéria têxtil, a ATAC, a metalurgia, a química orgânica e o automóvel.
Princípio e estrutura do equipamento:
De acordo com o princípio básico da detecção de escape de hélio, com hélio como o gás de projétil luminoso, o sistema pode detectar o escapamento através do hélio das suficiências na cavidade de B do permutador de calor da placa no ciclo interno da detecção do escapamento. E no ciclo exterior da detecção de escape, o hélio será A e B ao mesmo tempo preenchidos a fim detectar o escapamento da cavidade. Com o detector de escape do hélio, nós pode rapidamente e exatamente determinar a precisão do escapamento do permutador de calor da placa.

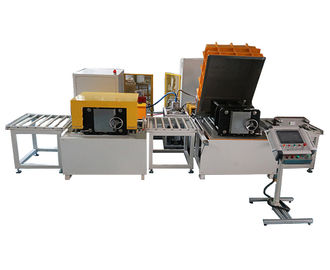

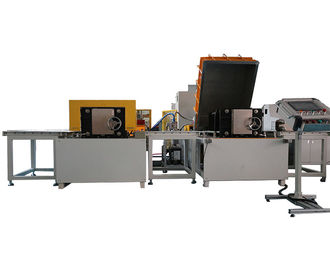

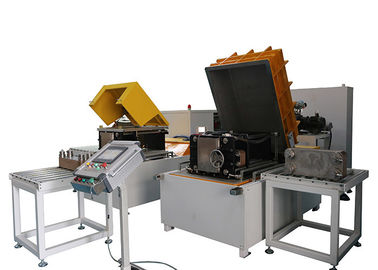

O sistema adota a estrutura frente e verso, coloca o workpiece na estação interna do teste de impermeabilidade para processar em primeiro lugar a detecção de escape interna, e empurra então o produto para a estação exterior do teste de impermeabilidade através da linha de transmissão para processar a detecção. Para o workpiece da três-cavidade, durante o ciclo interno do teste de impermeabilidade, o hélio da suficiência do sistema na cavidade de A para detectar o escapamento entre a B e A.A. E durante o ciclo exterior da detecção de escape, o sistema pode detectar o escapamento das cavidades. Este sistema vem com dispositivo da recuperação do hélio, pode salvar o custo do hélio eficaz.
Parâmetros técnicos: (será personalizado de acordo com as exigências do cliente)
Workpiece | Permutador de calor da placa |
Estação do teste de impermeabilidade | Duas estações: um é para a força do workpiece e o teste de impermeabilidade interno, o outro é para o teste de impermeabilidade exterior |

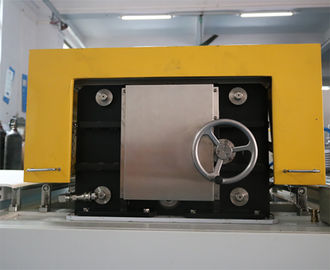

Tamanho da câmara dos testes |
850*750*400mm Podem ser instalados um grande workpiece (620*500*250mm) ou 2 workpieces pequenos (320*100*77mm) |
Gás para o teste de impermeabilidade bruto | Nitrogênio |
Pressão do escapamento do nitrogênio | 5.5MPa |
Gás para o teste de impermeabilidade fino | Hélio 100% |
Pressão do escapamento do hélio | 5.0MPa |
Ponto da rejeição | 5.0E-7Pa.m 3/sec. |
Tempo de ciclo | Toma 8 horas para verificar 480 workpieces pequenos ou 240 grandes workpieces |
Taxa de recuperação do hélio | ≥98% |
