Lugar de origem: | China |
Marca: | HongCe |
Certificação: | calibration certificate (cost additional)A |
Número do modelo: | HH0802 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiatable |
Detalhes da embalagem: | madeira compensada |
Tempo de entrega: | 30 DIAS |
Termos de pagamento: | T/T. |
Habilidade da fonte: | 10 /month AJUSTADOS |
padrão: | IEC60529 | Controle: | Controle inteligente do PLC |
---|---|---|---|
Furo da agulha: | Φ0.4mm | volume de água: | 1-10L/min ajustável |
Tempo do teste: | 0.01S~99hours 59min, pode ser pré-ajustado | Diâmetro da plataforma giratória: | 600/800/1000mm |
Realçar: | Testador impermeável,material de testes de equipamentos |

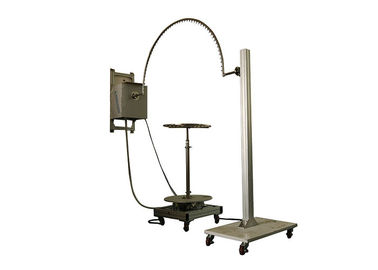

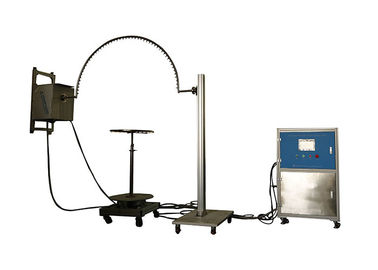

Tipo aberto de oscilação verificador do tubo do furo da agulha do controle 0.4mm do PLC IPX3/IPX4 de IEC60529
Informações sobre o produto:
O verificador de oscilação do tubo é projetado e fabricado de acordo com a exigência padrão de IEC60529 IPX3 e de IPX4, IEC60335-1 cláusula 15,1. É usado para o teste impermeável do equipamento bonde.
A peça de oscilação do tubo deste dispositivo é controlada pelo mecanismo do motor e da manivela-relação da ajustável-velocidade. Este dispositivo está reciprocando o balanço do lugar de ±60°to outro de ±175°with que a velocidade exigiu pelo padrão através da máquina que ajusta o ângulo.
O ajuste do ângulo é exato. A estrutura é estável e durável. É equipada com a fase de gerencio através de que o gerencio de 90°can seja conseguido. É equipada igualmente com a unidade da filtragem da agua potável para impedir que o furo de pino bloqueie.
Parâmetros técnicos:
Não. | Artigo | parâmetros |
1 | Fonte de água |

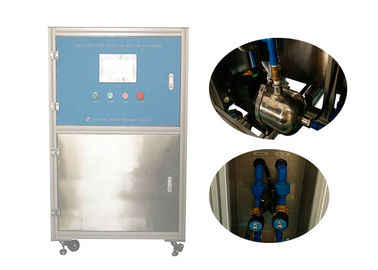

Agua potável do volume de água rate>10L/min±5% sem inclusão. Este dispositivo é equipado com a unidade da filtragem da agua potável |
2 | O tamanho do tubo de oscilação |
Vindo com R200, R400, R600, R800, R1000, R1200, tubo de oscilação (R1400, R1600mm pode ser opcional), de aço inoxidável |
3 | Furo de água | Φ0.4mm |
4 | Ângulo incluído de dois furos | IPX3: 120°; IPX4: 180° |
5 | ângulo do pêndulo | IPX3: 120°; IPX4: 360° |
6 | Chovendo a velocidade |
IPX3: 4s/time (2×120°); IPX4: 12s/time (2×360°); |
7 | Volume de água | Pode ser ajustado de acordo com o tamanho do pêndulo e o número dos furos de pino (0,07 L/minX pelo furo) |
8 | Tempo dos testes | 0.01S~99 as horas 59mins, podem ser pré-ajustadas |
9 | Calibre de pressão | 0~0.25MPa |
10 | Exigências do local |
A sala de teste impermeável dedicada do IP, a terra deve ser lisa com iluminação 10A waterproof o interruptor do escapamento (ou o soquete) usado para o equipamento. Com boa função da afluência e da drenagem. A instalação à terra |
11 | A área | De acordo com o tubo de oscilação escolheu |
Configuração principal:
Não. | Nome | Especificações | Quantidade | Observações |
1 | Tubo de oscilação | R1000, R1400 | 1 | Configuração |
2 | Movimentação de oscilação do tubo | Tampa de aço inoxidável, movimentação do redutor da engrenagem de sem-fim | 2 | Há um eixo da movimentação da pressão do alto e baixo e o tailstock, alto-linha central para o grande tubo do balanço, baixo eixo é para o tubo pequeno do balanço. |
3 | Apoie o tailstock | Alumínio industrial do molde | 1 | |
4 | Servo motor | 750W, trabalhos bondes de Matsushita | 1 | |
5 | Cabeça de gerencio da água | ″ de 1/2 | 1 | |
6 | Assento da agulha do pulverizador de água | Assento do cone M5, de aço inoxidável | 240 | Inclui o suporte de reposição da agulha |
7 | Boca de aço inoxidável da agulha | φ0.4mm | 240 | Inclui a ponta de reposição da agulha |
8 | Obstruindo a cabeça | Bola selada | 50 | Peças sobresselentes |
9 | Indicador do ângulo | 0-360° | 1 | |
10 | Válvulas de bola | o ″ de 1/2, exclui a água estagnante | 1 |
