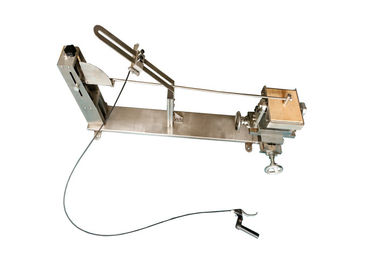

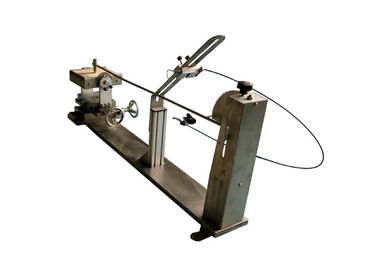

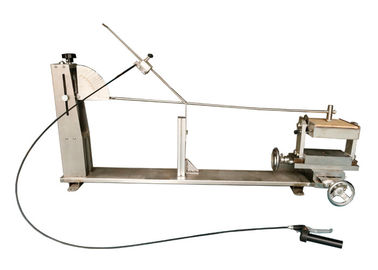

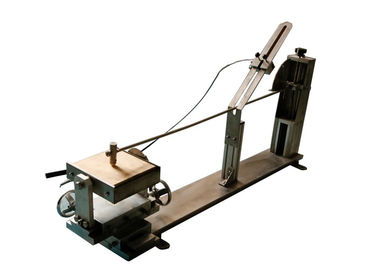

máquina de testes do impacto da liberação manual 1000mm do tubo do aço de 9mm

Pêndulo da liberação manual 1000mm do tubo do aço do instrumento 9mm do teste do martelo do pêndulo da baixa energia de máquina de testes do impacto

Padrão:

IEC60068-2-75 testes ambientais – parte 2: Testes – teste Eh: O martelo testa o teste Eha da cláusula 5: Martelo do pêndulo; Tomadas e soquete-tomadas do IEC 60884-1 ‘para o agregado familiar e finalidades similares – parte 1: Cláusula 24,1 das exigências gerais’, figura 22-26

Descrição padrão:

O instrumento do teste consiste basicamente em um pêndulo que gerencie em sua extremidade superior de modo que ser mantido em um plano vertical. A linha central do pivô está em 1 000 milímetros acima do ponto de medição. O pêndulo é composto de um braço nominalmente rígido e de um elemento impressionante que cumpre com as exigências da tabela 1.

Para testar pesado, volumoso ou difícil segurar espécimes, um pêndulo portátil pode ser usado. Cumprirá com a descrição acima mas seu pivô pode ser fixado diretamente no espécime ou em uma estrutura móvel. Neste caso, assegurar-se-á de que, antes dos testes, a linha central do pêndulo seja horizontal, que sua fixação é suficientemente rígida, e que o ponto de impacto está no plano vertical que passa com a linha central.

Em todos os casos, quando o pêndulo é liberado, será permitido cair somente sob a influência da força gravitacional.

Teste o instrumento para os severities que não excedem 1 J

O elemento impressionante compreende um corpo de aço com uma inserção da poliamida que tem uma cara hemispherical. Sua massa combinada é 200 g (1 50 g) ± 1 g de modo que a massa equivalente cumpra com o anexo D da tabela 1. dá um exemplo de um instrumento do teste.

A figura D.1 mostra um exemplo de um instrumento do teste do martelo do pêndulo para as energias que não excedem 1 J. O elemento impressionante cumpre com os 5.2.2 e a figura D.2. O braço é um tubo de aço com um diâmetro externo de 9 milímetros (nominal), e uma espessura de parede de 0,5 milímetros (nominal).

Os espécimes são montados em uma folha da madeira compensada quadrados grosso e 1 de 8 milímetros de 75 milímetros, preferivelmente de acordo com ISO 1 098, fixado em suas bordas superiores e inferiores a um suporte rígido, que seja parte do dispositivo bonde da montagem, como mostrado como um exemplo na figura D.3. O dispositivo bonde da montagem tem uma massa de 1 0 quilogramas de ± 1 quilograma e é montado em um quadro rígido por meio dos pivôs. O quadro próprio é fixado a uma parede contínua.

O projeto da montagem é tal que

a) o espécime pode ser colocado de modo que o ponto do impacto se encontre no plano vertical com a linha central do pivô do pêndulo,

b) o espécime pode ser movido horizontalmente e girado sobre uma perpendicular da linha central para a superfície da madeira compensada,

c) a madeira compensada pode ser girada sobre uma linha central vertical.

Os espécimes são montados na madeira compensada como no serviço normal. Onde não é possível montar o espécime diretamente na madeira compensada, um adaptador apropriado deve ser prescrito pela especificação relevante. Um exemplo de um adaptador para o resplendor-tipo interruptores é mostrado na figura D.4, e um exemplo de um adaptador para suportes da lâmpada é mostrado na figura D.5.

Aplicação:

Este dispositivo é apropriado para o teste de força mecânico ao tipo caixas das tomadas e do soquete-tomada, o de superfície da montagem, às glândulas do parafuso, às tampas da glândula, ao interruptor e a outros acessórios bondes para o agregado familiar e finalidades similares.

Amostra do teste:

Tipo caixas das tomadas e do soquete-tomada, o de superfície da montagem, glândulas do parafuso, tampas da glândula, interruptor e outros acessórios bondes.

Característica:

O suporte pode ser movido para cima e para baixo, à esquerda e certo movendo-se, e o ângulo do impacto pode ser ajustado. O dispositivo é um dispositivo do impacto do pêndulo da baixa energia para 2J e abaixo.

Parâmetros:

1. Pêndulo: Comprimento: 1000mm; diâmetro externo: 9mm; espessura de parede da tubulação de aço: 0.5mm; material: aço; peso: 100±1g

2. Suporte: peso: 10±1 quilograma; é bem estabelecido e o sentido horizontal e o sentido vertical podem ser ajustados. O suporte inteiro pode ser 90°through girado a linha central de rotação.

3. Elemento impressionante: 150g, massa equivalente 200g. (elemento 200g impressionante para a opção).

4. Altura da tabela da queda
