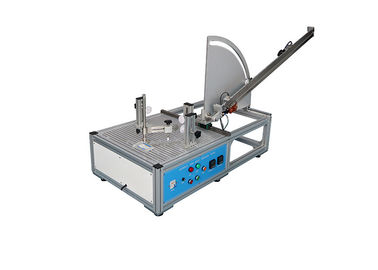

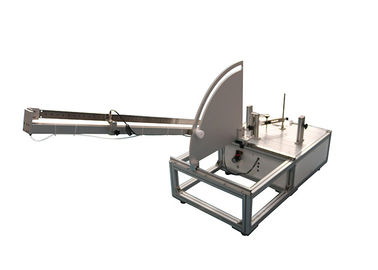

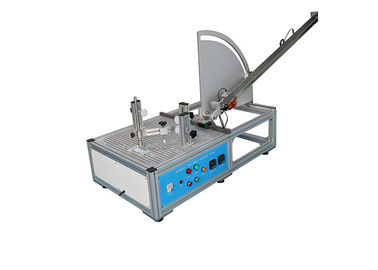

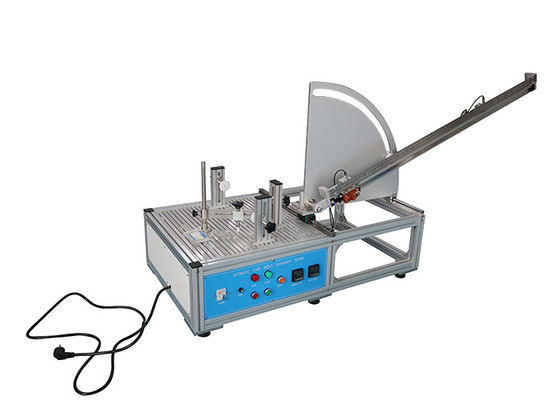

O cabo automático pneumático bobina máquina de testes da resistência 50HZ

O cabo automático do verificador do dispositivo bonde bobina equipamento de testes da resistência com 30 vezes/taxa mínima do teste

Padrão:

Agregado familiar do IEC 60335-1 e dispositivos bondes similares – segurança – parte 1: Cláusula 22,16 das exigências gerais

Descrição padrão:

Os carretéis automáticos do cabo serão construídos de modo que não causem

– abrasão imprópria ou dano à bainha do cabo flexível;

– ruptura de costas do condutor;

– desgaste impróprio dos contatos.

A conformidade é verificada pelo seguinte teste, que é realizado sem passar a corrente através do cabo flexível.

Dois terços do comprimento do cabo são desenrolados. Se o comprimento withdrawable do cabo é menos de 225 cm, o cabo está desenrolado de modo que um comprimento de 75 cm permaneça no carretel. Um comprimento adicional de 75 cm do cabo então é desenrolado e puxou dentro um sentido de modo que a grande abrasão ocorra à bainha, tomando em consideração a posição normal do uso do dispositivo. Onde o cabo sae do dispositivo, o ângulo entre a linha central do cabo durante o teste e a linha central do cabo quando é desenrolado sem resistência substancial é aproximadamente 60°. O cabo é permitido ser dar um coice pelo carretel.

Se o cabo não dar um coice no ângulo de 60°, este ângulo está ajustado ao máximo que permitirá a coice.

O teste está realizado 6 000 vezes a uma taxa de aproximadamente 30 vezes pelo minuto ou na taxa máxima permitida pela construção do carretel do cabo se este é menos.

Após este teste, o cabo e o carretel do cabo são inspecionados. Em caso da dúvida o cabo é sujeitado ao teste de força bonde de 16,3, uma tensão do teste de 1 000 V que são aplicados entre os condutores do cabo conectou junto e folha de metal envolvida em torno do cabo.

Amostra do teste:

Carretéis automáticos do cabo de aparelhos eletrodomésticos e de dispositivos bondes similares.

Parâmetros:
