Detalhes do produto:
Condições de Pagamento e Envio:
|
| Modo: | ADL-1 | Controle: | PLC |
|---|---|---|---|
| OPERAÇÃO: | operação da tela de toque | Língua: | Inglês |
| padrão: | IEC60598 | Cláusula: | IEC60598.4.14.3 |
| Realçar: | Equipamento de teste leve,verificador claro conduzido |
||

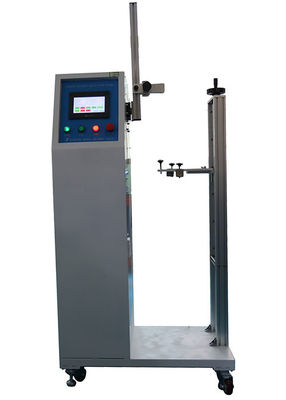

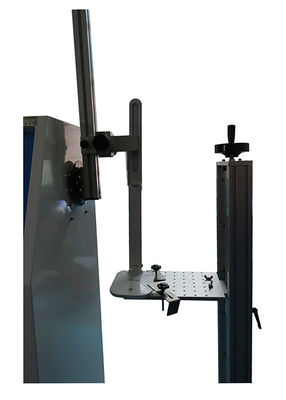

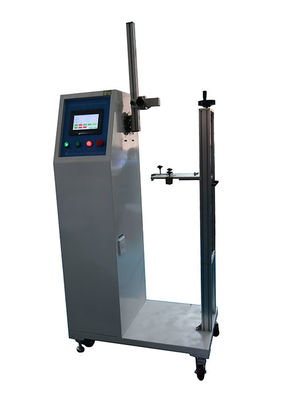

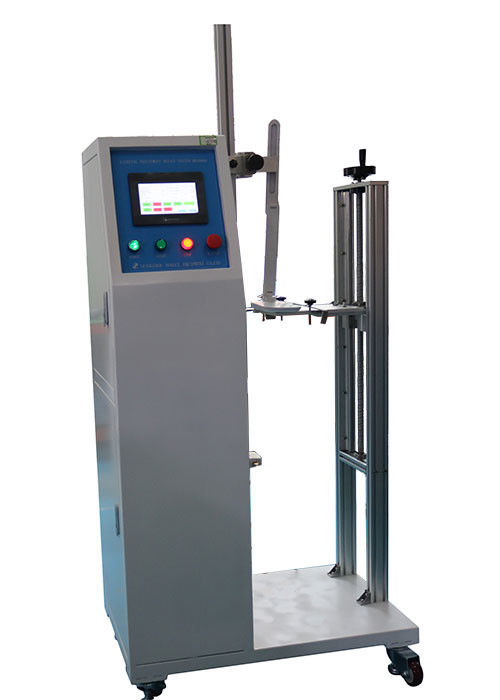

Mudança da aparência do equipamento de teste leve das lanternas que ajusta dispositivos IEC60598-1 R500mm
Informação do produto:
O dispositivo é usado para detectar o dispositivo de ajuste e confirmar a cláusula 4.14.3 da IEC60598-1.
O dispositivo de ajuste, equipado com o cabo ou cabo apropriado, deve ser operado de acordo com a tabela a seguir. Um ciclo de operação é um movimento de um extremo do intervalo para o outro e de volta à posição inicial. A taxa de movimento não deve fazer com que o dispositivo aqueça sensivelmente e não deve exceder 600 ciclos por hora.
Para dispositivos de ajuste que consistem em um tubo flexível, a faixa de ajuste para este teste é normalmente de 135 ° nas duas direções a partir da vertical. No entanto, onde esse ajuste não pode ser alcançado sem o uso de força não razoável, o tubo flexível é dobrado apenas para as posições em que permanecerá sozinho.
Parâmetros técnicos:
1. A taxa de teste pode ser definida, variando de 0,1 a 10 vezes / min.
2. O ângulo de flexão pode ser definido, a faixa de giro das linhas verticais em ambos os lados do
0-180 °.
3. Altura do centro de rotação: 1200mm.
4. O raio máximo de rotação do pêndulo: R500mm.
5. Curso máximo de ação de alongamento: 0-650mm.
6. Ângulo de rotação da ação: 0-360 °.
7. Os ciclos de teste podem ser definidos, o número de ciclos varia de 1 a 999999.
8. Os equipamentos podem atender a uma variedade de amostras dentro da faixa padrão de necessidades de teste.
9. Motor de acionamento: servomotor.
10. Controlador: Mitsubishi PLC.
11. HMI: interface de tela de toque.
12. Interface em inglês guiada, fácil de operar.
13. Carga: com terminais, conectado externamente à carga (a carga é opcional, custa adicional).
Informação padrão:
4.11.6 Os sistemas de contato eletromecânico devem suportar as tensões elétricas que ocorrem no uso normal.
A conformidade é verificada submetendo os sistemas de contato eletromecânico a 100 operações a uma velocidade que corresponde ao uso prático (uma operação está fazendo ou quebrando o
contato). O teste é realizado com corrente alternada à tensão nominal e a corrente de teste deve ser 1,25 vezes a corrente nominal do sistema de contato elétrico. O fator de potência da carga deve ser de aproximadamente 0,6, a menos que uma corrente nominal diferente seja marcada para cargas resistivas; nesse caso, o fator de potência da carga deve ser uma unidade.
Quando uma luminária é marcada para cargas resistivas e indutivas, deve ser submetida a ensaios com fatores de potência de unidade e 0,6.
Antes e depois dos ensaios, os sistemas de contato eletromecânico devem ser carregados com uma corrente nominal de 1,5 vezes e a queda de tensão em cada contato não deve exceder 50 mV.
Após a conclusão desses testes, o sistema de contato eletromecânico deve suportar um teste de resistência elétrica realizado de acordo com 10.2.
Após o ensaio, as amostras devem mostrar:
- nenhum desgaste prejudicando seu uso posterior;
- sem deterioração de cercos ou barreiras;
- sem afrouxamento das conexões elétricas ou mecânicas.
Para sistemas de contato eletromecânico, o teste mecânico de 4.14.3 é realizado simultaneamente com este teste elétrico.
Teste em dispositivos de ajuste:
Tipo de luminária | Número de ciclos de operação |
Luminárias destinadas a serem frequentemente ajustadas, | 1500 |
Luminárias destinadas a serem ajustadas ocasionalmente, por exemplo, focos de montras | 150 |
Luminárias destinadas a serem ajustadas apenas durante a instalação, por exemplo, luminárias de iluminação | 45 |
