Máquina de brasagem automática rotativa de 8 estações

Nome da marca:	HongCe
Número do modelo:	HHBZ05
MOQ:	1 conjunto
preço:	Negotiatable
Condições de pagamento:	T / T, L / C, Western Union
Capacidade de abastecimento:	1 jogo por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE, FCC, ROSH(cost additional)

Ciclo de produção:

45s/pc

Estações de trabalho:

Workpiece:

Condensador, Evaporador

Efeito de brasagem:

A solda flui uniformemente

Detalhes da embalagem:

madeira compensada

Destacar:

máquina de solda automática

Descrição do produto

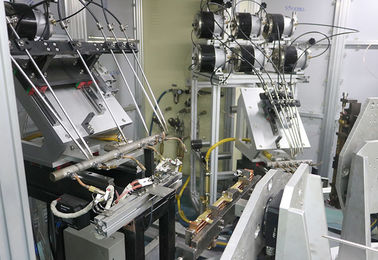

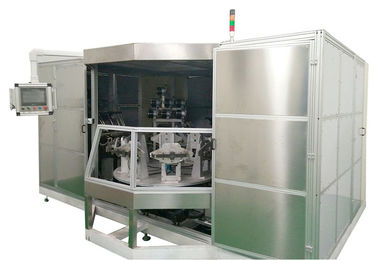

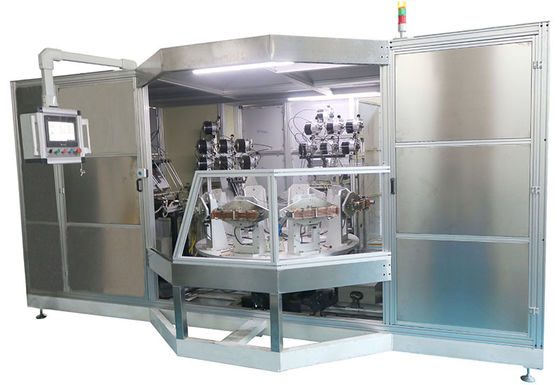

Máquina de brasagem automática rotativa de 8 estações para trocador de calor de cobre

Princípio de funcionamento:

Com base na automação do processo de solda e no controlo eficaz do caudal de gás, do tempo de solda e da posição de solda,para que o efeito de solda e a formação do reservatório de solda sejam bem controlados para garantir a estabilidade e a consistência da qualidade da solda.

Composição do equipamento :

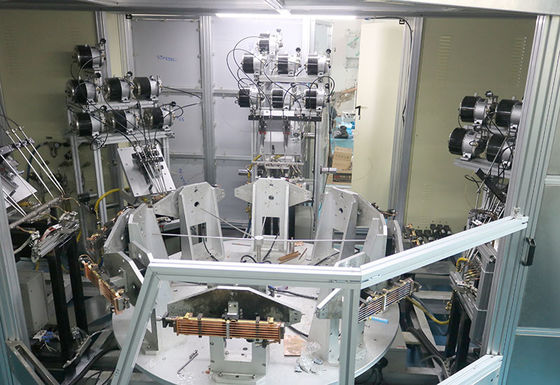

Placas de trabalho e acessórios (8 estações de trabalho, 1 acessório por estação)
Sistema de controlo do caudal de gás
Mecanismo automático de alimentação de fios
Potência rotativa e mecanismo de posicionamento
Cabine de gás e sistema de combustão
Monitorização da temperatura infravermelha
Ar comprimido forte frio
Cabine de comando elétrico e sistema de controlo PLC
Capô de escape
Computador industrial

Parâmetros técnicos:

Ciclo de produção	45 g/pc
Requisitos aplicáveis às peças de trabalho	A superfície é limpa, sem manchas óbvias, as especificações são uniformes e a tolerância da posição de soldagem não é superior a 1 mm após o posicionamento do ponto de ligação.
Tamanho da peça	Segundo os desenhos e amostras do cliente.
Efeito de brasagem	A solda flui uniformemente sem qualquer articulação soldada defeituosa.

Processos de brasagem:

1	Estação de carregamento e descarregamento: o operador monta o quadro principal pré-montado em posição vertical e coloca-o no dispositivo de posicionamento; o operador desmonta a peça soldada;
2	Estação de instalação: o operador instala as peças A1-A8, B1-B8 e os conectores cheios de azoto;
3	Estação de solda a: O mecanismo de enchimento de nitrogénio enche automaticamente a peça de trabalho com nitrogénio e a linha de fogo de solda aquece, alimenta e solda as juntas de solda A1-A8.Após a soldagem ser concluída, o mecanismo de enchimento de nitrogénio é retirado e a luminária é automaticamente girada;
4	Estação de solda b: O mecanismo de enchimento de nitrogénio enche automaticamente a peça de trabalho com nitrogénio e a linha de fogo de soldagem aquece, alimenta e solda as juntas de solda C1-C6.Após a soldagem ser concluída, o sistema arrefece as juntas de solda A1-A8, retira o mecanismo de enchimento de nitrogénio e gira automaticamente a luminária;
5	Estação de solda c: O mecanismo de enchimento de nitrogénio enche automaticamente a peça de trabalho com nitrogénio e a linha de fogo de solda aquece, alimenta e solda as juntas de solda B1-B8.Após a soldagem ser concluída, o sistema arrefece as juntas de solda C1-C6, retira o mecanismo de enchimento de azoto e gira automaticamente o dispositivo;
6	Estação de solda d: O mecanismo de enchimento de nitrogénio enche automaticamente a peça de trabalho com nitrogénio e a linha de fogo de solda aquece, alimenta e solda as juntas de solda D1-D6 e E.Após a soldagem ser concluída, o sistema arrefece as juntas de solda B1-B8, retira o mecanismo de enchimento de nitrogénio e gira automaticamente a luminária;
7	O mecanismo de enchimento de nitrogénio enche automaticamente a peça de trabalho com nitrogénio, o sistema arrefece as juntas de solda D1-D6 e E,O mecanismo de enchimento de nitrogénio é retirado e o dispositivo é automaticamente girado.;
8	Refrigeração global
9	O operador repete o processo 1.
