HC9910A 6 Estação 0-150°C Teste de subida de temperatura de alta precisão do conector 0-125A Teste de corrente <12V Tensão 220V 50HZ Fornecimento de energia IEC UL Equipamento de teste de segurança elétrica padrão Teste de tomada de conector

HC9910A 6 Estação 0-150°C Teste de subida de temperatura de alta precisão do conector 0-125A Teste de corrente <12V Tensão 220V 50HZ Fornecimento de energia IEC UL Equipamento de teste de segurança elétrica padrão Teste de tomada de conector

Nome da marca: HongCe
Número do modelo: HC9910A
MOQ: 1 conjunto
preço: Negotiatable
Condições de pagamento: L/C, T/T
Capacidade de abastecimento: 20 ajustados pelo mês
Informações pormenorizadas
Lugar de origem:
porcelana
Certificação:
Third part calibration certificate(cost additional)
Estação de teste:
6 estações
Corrente do teste:
0-125A
Tensão de ensaio:
< 12 V
Temperatura:
0-150°C
Objeto de teste:
Ficha de enchimento
Fornecimento de energia:
220 V, 50 Hz
Detalhes da embalagem:
De madeira contraplacada
Destacar:

Teste de tomada de tomada de tomada de tomada de tomada de tomada

,

Teste de subida de temperatura da tomada de tomada

,

125A Teste de tomada de tomada de tomada

Descrição do produto

             HC9910A 6 Estação 0-150°C Teste de subida de temperatura de alta precisão do conector 0-125A Teste de corrente <12V Tensão 220V 50HZ Fornecimento de energia IEC UL Equipamento de teste de segurança elétrica padrão Teste de tomada de conector



Introdução ao produto

O HC9910A foi concebido para componentes elétricos, tais como pinos de tomada.O dispositivo simula condições de trabalho reais através de um módulo de carga de corrente programável, suporta 0-125 A de corrente de ensaio e < 12 V de regulação da tensão de ensaio.É equipado com um sensor de temperatura de alta precisão (intervalo de medição 0-150°C) para monitorizar as alterações de aumento de temperatura dos pontos de contacto dos pinos em tempo realÉ adequado para testes em lote, verificação de P&D e certificação de segurança de linhas de produção,assegurar que a elevação da temperatura de cada ponto de ligação sob a corrente e tensão especificadas atenda às normas internacionaisÉ um equipamento fundamental para o controlo da qualidade dos produtos eléctricos.

Características do produto

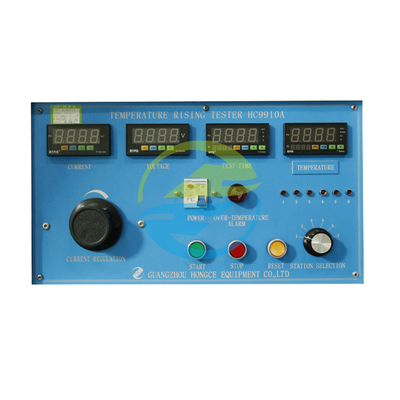

6 estações de ensaio, capazes de testar vários pontos de ligação ao mesmo tempo. Faixa de medição de temperatura 0 - 150°C, precisão ± 0,5°C, com corrente 0 - 125A, regulação de tensão < 12V. 220V, entrada de potência 50HZ.Interface de operação humanizada, procedimentos de ensaio padrão pré-definidos, concebidos em conformidade com as normas internacionais de segurança, tendo em conta a precisão de detecção e a segurança operacional.



ParâmetrocomTeste de tomada de tomada:


Ponto Parâmetros
Estação de ensaio 6
corrente de ensaio 0-125A ajustável
Tensão de ensaio De potência inferior a 12 V
Temporizador 0-9999s, display digital ajustável
Instrumentos de temperatura 0-150°C, ecrã digital
Fornecimento de energia 220 V, 50 Hz
Objeto de ensaio Ficha de enchimento
Padrão IEC60884-1 Fig. 44 Cláusula 19


Tabela de correspondência do fio de ligação e da corrente:



Dimensões do fio (núcleo único de cobre) Corrente de carga máxima
1.5 mm2 20A
2.5 mm2 28A
4 mm2 38A
6 mm2 48A
10 mm2 65A
16 mm2 88A
25 mm2 113A
50 mm2 142A
70 mm2 171A
95 mm2 218A
120 mm2 265A
150 mm2 305A
185 mm2 355A
240 mm2 410A
300 mm2 490A
400 mm2 560A
500 mm2 650A
630 mm2 750A
2.5 mm2 880A
800 mm2 1100A

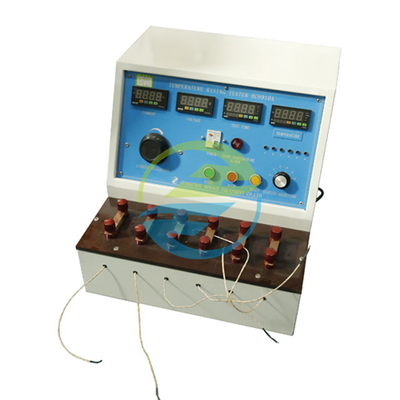

HC9910A 6 Estação 0-150°C Teste de subida de temperatura de alta precisão do conector 0-125A Teste de corrente <12V Tensão 220V 50HZ Fornecimento de energia IEC UL Equipamento de teste de segurança elétrica padrão Teste de tomada de conector 0

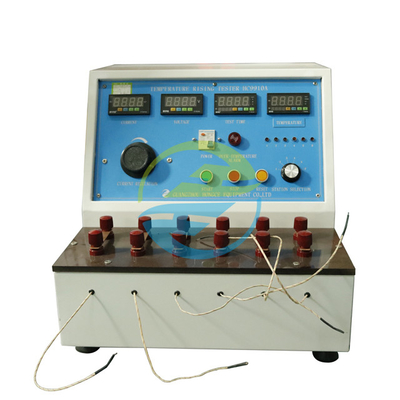

HC9910A 6 Estação 0-150°C Teste de subida de temperatura de alta precisão do conector 0-125A Teste de corrente <12V Tensão 220V 50HZ Fornecimento de energia IEC UL Equipamento de teste de segurança elétrica padrão Teste de tomada de conector 1

Objetos de ensaio

Principalmente para vários pontos de ligação, incluindo pontos de ligação domésticos, pontos de ligação de equipamentos industriais, pontos de ligação de especificações especiais, etc.,para garantir a segurança do aumento da temperatura dos pinos em diferentes cenários de aplicação.

Elementos de ensaio
1.Teste de elevação da temperatura da corrente nominal: definir a corrente no intervalo de 0 a 125 A para detectar o aumento da temperatura do pin sob carga nominal.
2.Teste de adaptabilidade à tensão: sob uma tensão < 12 V, observar a variação do aumento de temperatura do ponto de contacto do pin para avaliar o seu desempenho em condições de baixa tensão.
3Análise da estabilidade do aumento de temperatura: monitorizar continuamente a tendência de aumento de temperatura do alfinete num determinado período de tempo para determinar se apresenta problemas anormais de aquecimento ou de contacto.
