O equipamento de teste do IEC, IEC60884 tomada das luvas da isolação da cláusula 24,7 fixa o instrumento do teste de abrasão

IEC60884 as luvas da isolação da cláusula 24,7 da tomada fixam o instrumento do teste de abrasão do equipamento de testes do IEC

Padrão: IEC 60884-1 2013 cláusulas 24,7 e figura 28, BS1363-1 figura 9

Aplicação: Este dispositivo é uso para o teste a força da resistência de abrasão da luva da isolação dos pinos da tomada

Amostra do teste: Luva da isolação dos pinos da tomada

Característica: O dispositivo consiste em uma colocação horizontal do feixe e o movimento linear do assento do dispositivo bonde, onde, as extremidades do feixe com fio de aço curto do diâmetro 1mm são dobradas em uma cabeça em forma de u (forma de U do vertical dois fixado no feixe), fio que a parte inferior em forma de u é compressa linear da divisória de 6mm a bainha de 6mm na luva da isolação da tomada, as movimentações do motor o assento da braçadeira do parafuso de montagem para fazer reciprocar o movimento para a frente e para trás, conduzindo o teste de abrasão à luva da isolação da tomada fixa.

Parâmetros:

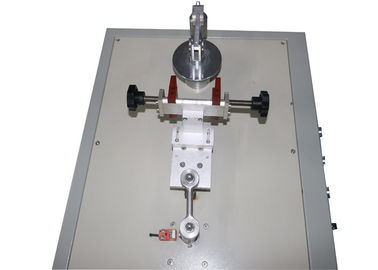

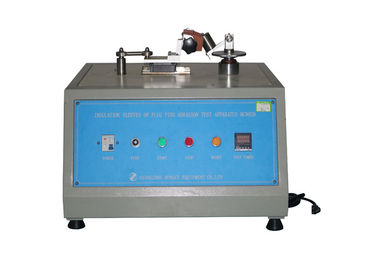

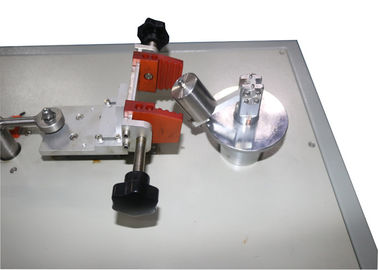

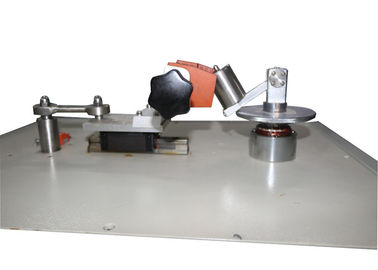

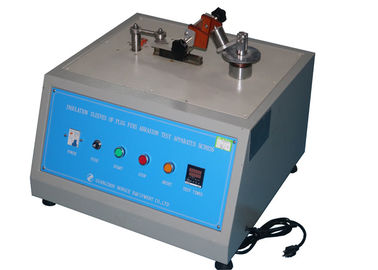

Imagem para a referência:

Descrição padrão:

Os pinos da tomada fornecidos com as luvas de isolamento são sujeitados ao seguinte teste por meio de um instrumento segundo as indicações de figura 28.

O instrumento do teste compreende um feixe disposto horizontal .which é girado sobre seu ponto central, comprimento curto de A do fio de aço, 1mm no diâmetro e dobrado em uma U-forma, a base do U que é reto, é unida rigidamente, em ambas as extremidades, a uma extremidade do feixe, de modo que a parte reta se projete abaixo do feixe e se esteja paralela ao ogre da linha central o pivô do feixe.

A tomada é mantida por uma braçadeira apropriada em tal posição que a parte reta do fio de aço descansa no PIN da tomada, perpendicular a ela. As inclinações do PIN para baixo em um ângulo de 10°to o horizontal.

O feixe é carregado de modo que o fio exerça uma força de 4N no pino.

A tomada é movida para trás e para a frente em um sentido horizontal no plano da linha central do feixe, de modo que o fio friccione avante o pino, o ogre do comprimento o pino abradado assim é aproximadamente 9mm, de que aproximadamente 7mm está sobre a luva de isolamento, o ogre que do número os movimentos são 20000 (10000 em cada sentido) e a taxa de operação é 30 movimentos pelo minuto.

O teste é feito em um pino de cada espécime.

Após o teste, os pinos mostrarão a nenhum dano qual pode afetar a segurança ou danificar o uso mais adicional da tomada, em particular, a luva de isolamento não terá puncturas ou rucked acima.
